Zum Einlegen des Bands:
1. Öffnen Sie die Abdeckung.
2. Entriegeln Sie den Druckkopf durch Drehen der Verriegelung.
3. Heben Sie die Druckkopfbaugruppe an der Lasche an, bis die
Baugruppe einrastet.
4. Drücken Sie die Ablenkung nach unten.
5. Schieben Sie den zusätzlichen Bandkern bis zum Anschlag
auf die Aufnahmerolle, wobei die Aufschrift ,, Dieses Ende
nach außen“ nach außen weist. Benutzen Sie den leeren
Bandkern als Aufnahmekern. Der Aufnahmekern passt nur in
einer Richtung auf die Aufnahmerolle. (Ein zusätzlicher
Aufnahmekern ist unter der Bestellnummer 117961 erhältlich.)

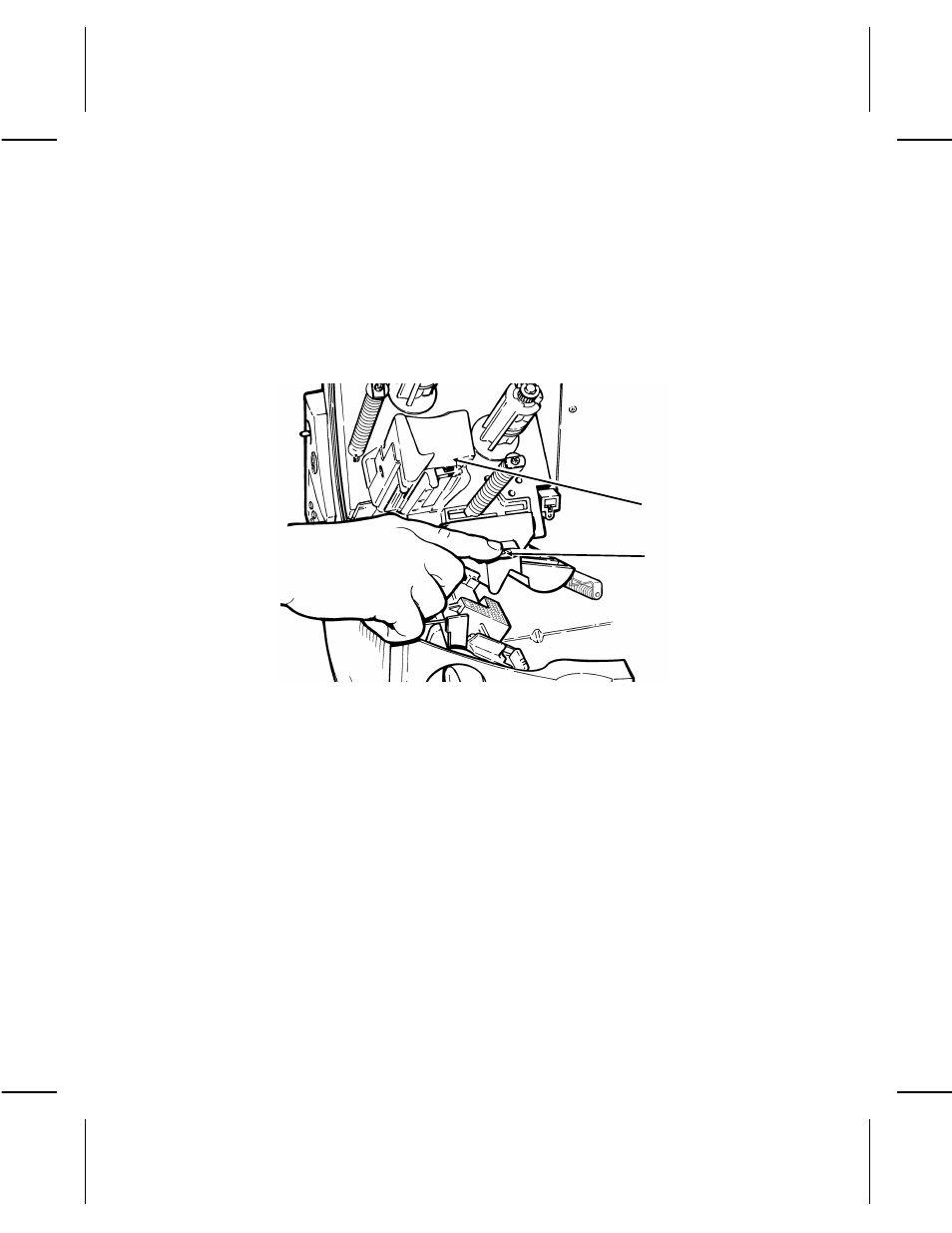

Ablenkung
Druckkopfbaugruppe
3-2 Einlegen eines Farbbands
