Avery Dennison 9850 Operator Handbook - Handbuch (Seite 112)

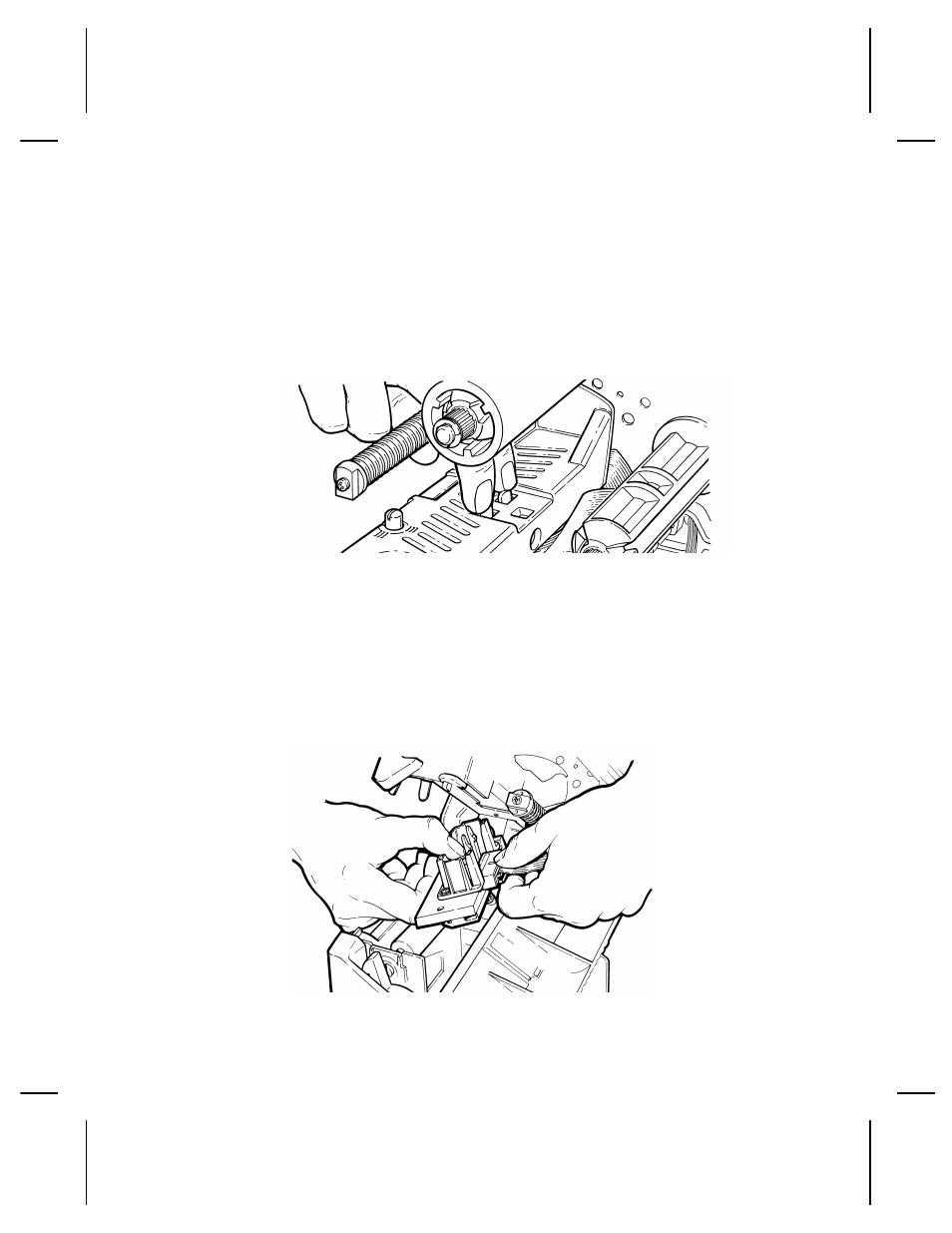

1. Schalten Sie den Drucker aus.
2. Öffnen Sie die Abdeckung.
3. Entriegeln Sie den Druckkopf durch Drehen der Verriegelung.
4. Drücken Sie die beiden Laschen oben an der
Druckkopfbaugruppe, wie dargestellt, nach vorn und nach
unten. Der Druckkopf fällt heraus.
5. Heben Sie die Druckkopfbaugruppe an der Druckkopflasche
an und schieben Sie sie zurück, bis sie einrastet.
6. Ziehen Sie das Kabel vorsichtig vom Druckkopf ab, wie
gezeigt. Der Druckkopf kann durch statische Aufladung
beschädigt bzw. seine Lebensdauer kann herabgesetzt
werden. Bevor Sie den Druckkopf berühren, sollten Sie
jegliche eigene Aufladung ableiten, indem Sie Metall, wie z.B.
die Grundplatte des Druckers, berühren.
5-6 Pflege und Wartung
