20

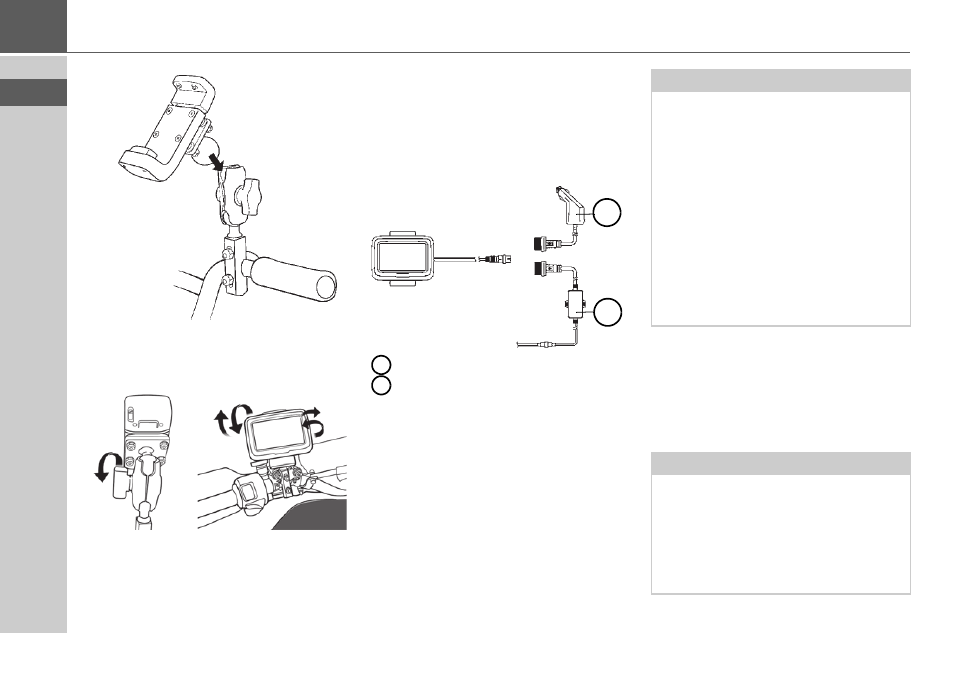

>>> NAVIGATIONSGERÄT INSTALLIEREN
> Setzen Sie den Kugelkopf am Geräte-
halter auf das Verbindungsstück.
> Ziehen Sie den Griff nur leicht an.
> Richten Sie den Gerätehalter auf den
optimalen Betrachtungswinkel und die
einfache Bedienung aus. Stellen Sie
den Gerätehalter so ein, dass die Fahr-
sicherheit nicht beeinträchtigt wird.
> Ziehen Sie den Griff zur Sicherung des
Gerätehalters an.
Anschluss-Schema
Kfz-Ladekabel
DC-DC-Adapter (12V->5V)
Schwarz: Minuspol
Rot: Pluspol
Kfz-Gerätehalterung installieren (opti-
onal)
Mit der Kfz-Gerätehalterung kann das
Navigationsgerät direkt an der Wind-
schutzscheibe befestigt werden.
1
2
1
2
Hinweis:
Verbinden Sie den DC-DC-Adapter mit
einem geschalteten Pluspol im Zün-
dungsschaltkreis. Verbinden Sie das
Kabel nicht direkt mit den Batteriepolen,
um das Entladen der Batterie zu ver-
meiden.
Benutzen Sie die beigelegten Kabelbin-
der, um das Kabel und die Elektronik-
einheit am Kabel sicher und Span-
nungsfrei am Motorrad zu verlegen.
Der Lenkeinschlag darf durch das Kabel
nicht beeinträchtigt werden.
Hinweis:
Das Navigationsgerät und die Kfz-Hal-
terung dürfen keiner längeren, direkten
Sonneneinstrahlung ausgesetzt wer-
den. Innentemperaturen von +70 °C und
höher können Teile der Halterung be-
schädigen.
