Installationsanleitung
Einbaumaße
Achtung
Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung
erfolgen.

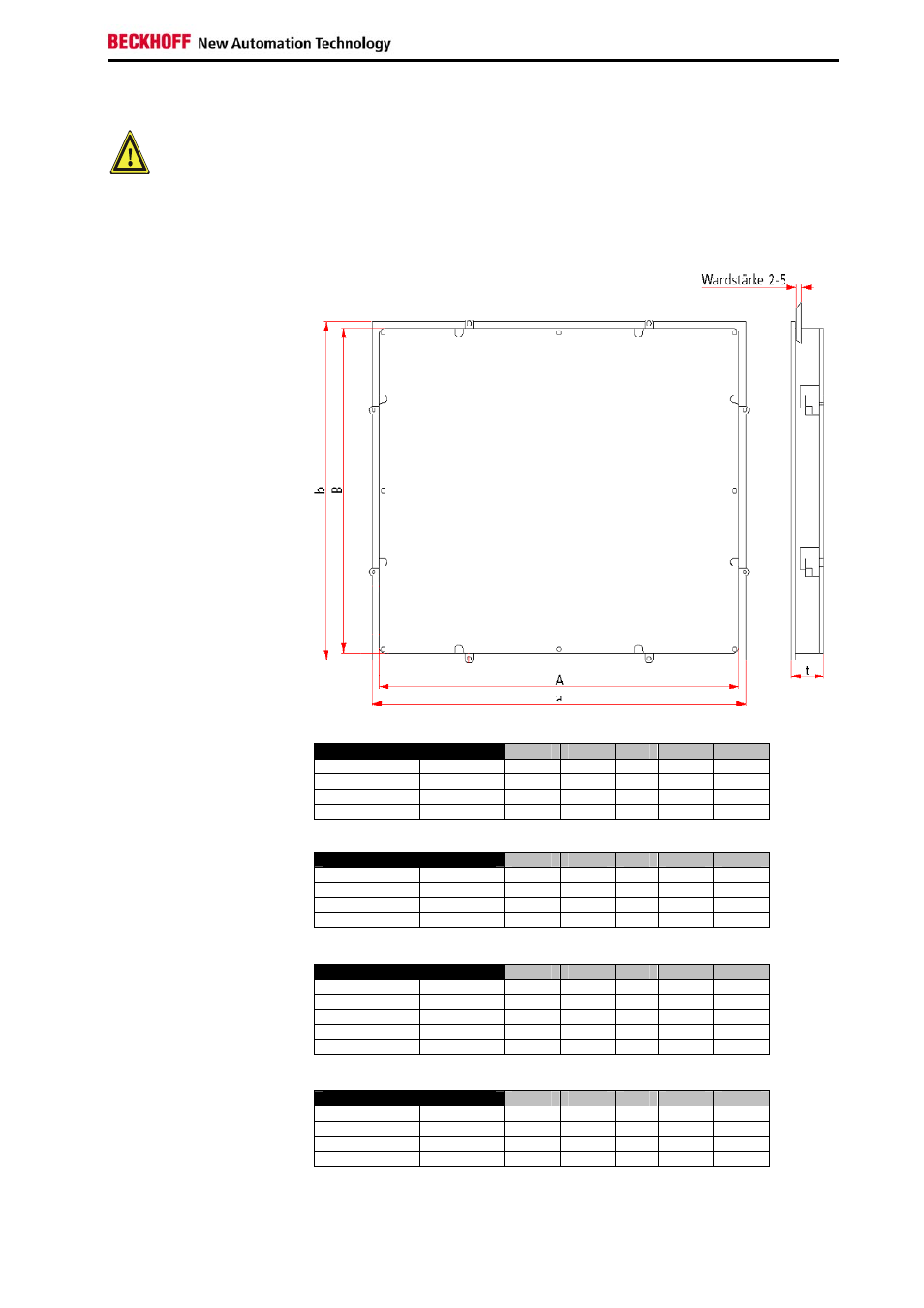

Die Abbildung zeigt die Abmessungen der Einbau-Panel-PCs. Die
Ausschnittgröße entnehmen Sie den Tabellen.
Alle Maßangaben in mm.
Einbau-Panel-PC CP670x
Abmessungen
a
b
t
A
B
CP6709
6,5“
Display 272,3 181 42 258,3 167
CP6701
12“
Display 372,2 342,2 32 358,2 328,2
CP6702
15“
Display 430,4 403 32 416,4 389
CP6703
19“
Display 508,4 463 43 494,4 449
Einbau-Panel-PC CP671x
Abmessungen
a
b
t
A
B
CP6719
6,5“
Display 272,3 221 42 258,3 207
CP6711
12“
Display 372,2 342,2 32 358,2 328,2
CP6712
15“
Display 430,4 403 32 416,4 389
CP6713
19“
Display 508,4 463 43 494,4 449
Einbau-Panel-PC CP672x
Abmessungen
a
b
t
A
B
CP6729
6,5“
Display 340,4 221 42 326,4 207
CP6721
12“
Display
414 336 32
400 322
CP6721-0002 12“
Display 444,2 336 32 430,2 322
CP6722
15“
Display 519,4 378,2 32 505,4 364,2
CP6723
19“
Display 567,4 434 43 553,4 420
Einbau-Panel-PC CP673x
Abmessungen
a
b
t
A
B
CP6731
12“
Display 410,4 378,2 32 396,4 364,2
CP6731-0002 12“
Display 430,4 378,2 32 416,4 364,2
CP6732
15“
Display 489,4 418,2 32 475,4 404,2
CP6733
19“
Display 508,4 543 43 494,4 529
CP67xx
