Produktbeschreibung
Öffnen des Gehäuses
Um das PC-Gehäuse zu öffnen, entfernen Sie die 4 seitlichen
Befestigungsschrauben des Gehäusedeckels (siehe Foto Rückansicht) mit
einem Kreuzschlitz-Schraubendreher. Der Gehäusedeckel läßt sich dann
nach oben abheben und ermöglicht den Zugang zu Festplatte, Prozessor,
Speicher und Steckkarten (siehe Foto unten).
Entfernen des
Kartenniederhalters
Entfernen Sie die 2 Befestigungsschrauben des Kartenniederhalters (siehe
Pfeile) mit einem Kreuzschlitz-Schraubendreher. Der Niederhalter läßt sich
dann nach oben abheben.

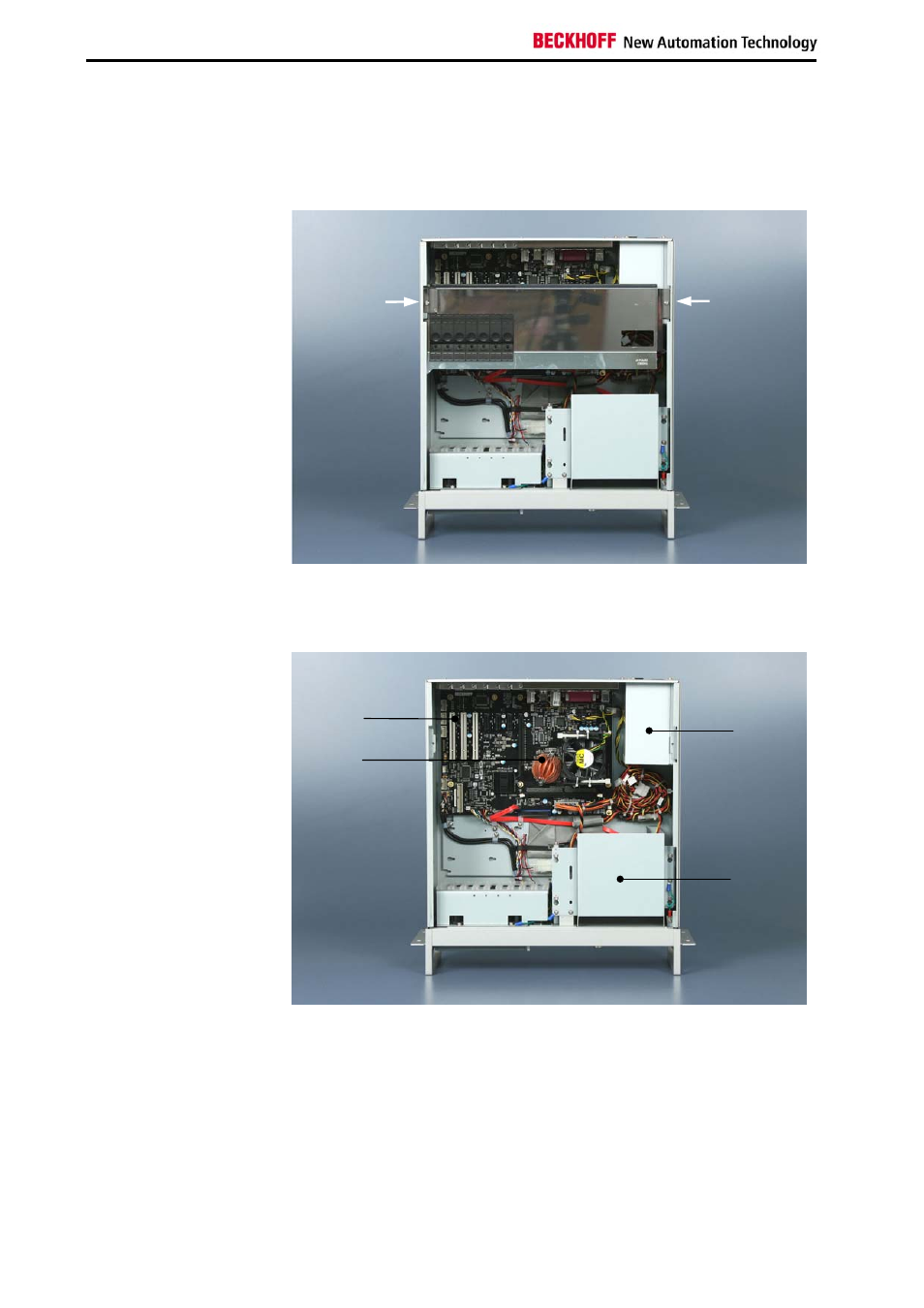

Ansicht des geöffneten PCs
Unter dem Gehäusedeckel befindet sich das Standard ATX-
Motherboard (1) mit 6 Slots für Steckkarten (2).
Gut zugänglich sind das Netzteil (3), die Festplatte und die CD/ DVD-
Laufwerke (4).
Die Anschlüsse nach außen befinden sich an der Rückseite des
Gehäuses (5) und hinter der Frontklappe.
