Installationsanleitung
Installationsanleitung
Bestimmungsgemäße Verwendung
Das Akku-Pack C9900-U330-0010 ist in Verbindung mit dem Netzteil
C9900-P209, C9900-P214, C9900-P216 oder C9900-P218 für den Einbau
in Schaltschränke der Maschinen- und Anlagentechnik konzipiert.
Aufbau und Montage
Akku-Pack
C9900-U330-0010

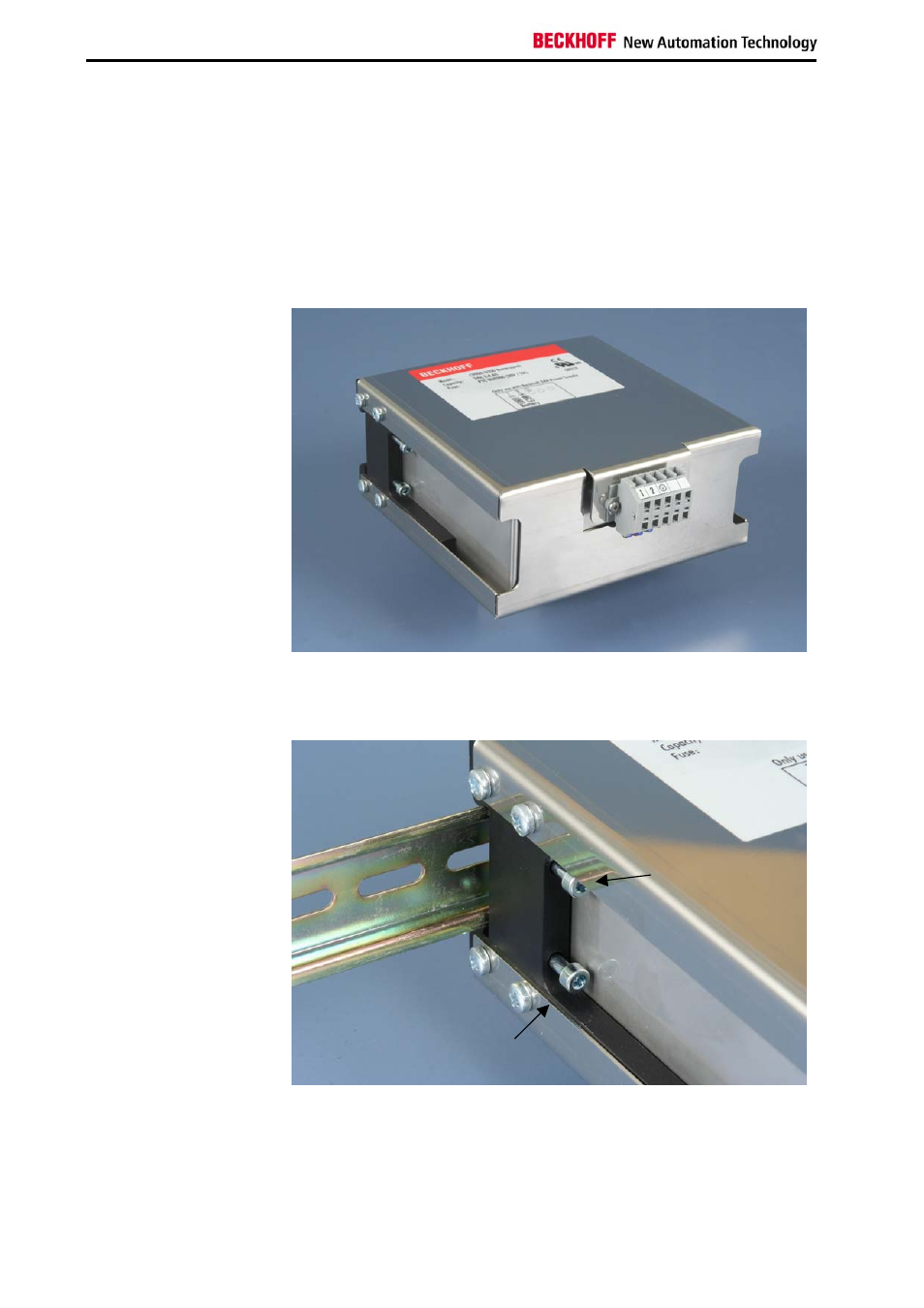

Die elektrischen Anschlüsse (1) befinden sich an der Frontseite des
Gehäuses. Mit der Rückseite (2) wird das Akku-Pack auf einer Hutschiene
im Schaltschrank montiert.
Montage auf der
Hutschiene
Das Akku-Pack wird für die Montage im Schaltschrank rückseitig auf eine
Hutschiene Typ TS 35 x 15 aufgehängt (1). Durch Anziehen der vier
Innensechskant-Schrauben (2) auf beiden Seiten des Gehäuses wird das
Akku-Pack auf der Schiene gesichert sowie die Masseverbindung mit dem
Schaltschrank hergestellt.
2
1
2
1
2
4 C9900-U330-0010
