Beckhoff CP-Link Systembeschreibung
Beckhoff CP-Link Systembeschreibung

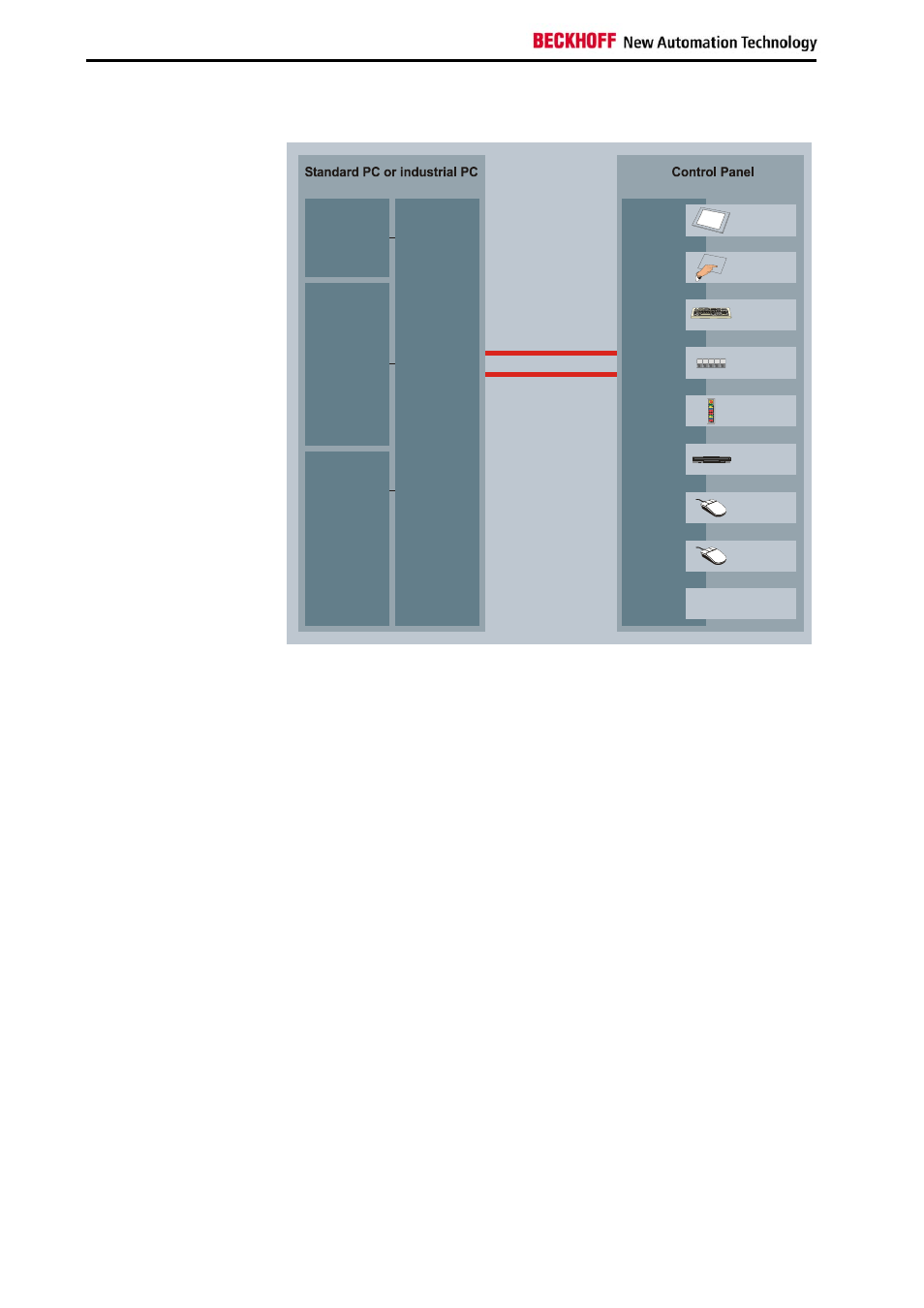

System
T
ouch screen
PC keyboard
Einschub
Streifen
Einschub
Streifen
Einschub
Streifen
Einschub
Streifen
Einschub
Streifen
PLC keys
with LED
Diskette
drive
RS232
interface
5V power supply
LCD grafic-
controller
Motherboard
- Keyboard
- Serial interface
- Diskette drive
CP-Link
PC
multiplexer
CP-Link
Control Panel
multiplexer
12 V DC from PC
power supply
CP-Link
giga bit serial link
2 coaxial cable
(max. 100 m)
TFT display
PS/2 mouse
interface
START
Schub
STOP
K1
H ELP
I
O
ST OP
O
START
Schub
STOP
K1
H ELP
I
O
Pushbutton
Extension
CP-Link
Flexibilität
Höchste Flexibilität für die Platzierung des Control Panels an der Anlage.
Die Verbindung des Control Panels mit dem PC erfolgt über CP-Link, eine
Übertragungstechnik mit einer Datenrate im Gigabit-Bereich. CP-Link rea-
lisiert Übertragungsstrecken bis 100 m über ein zweiadriges Koaxialkabel.
Eine zusätzliche Stromversorgung ist nicht notwendig. Das CP-Link Inter-
face ist als ISA und PCI-Bus Steckkarte ausgeführt und somit in jedem PC
einsetzbar. Der PC wird dabei mit einer Grafikkarte ausgestattet, die über
ein LCD-Interface verfügt. Die Schnittstellen des PC für LC-Display, Tasta-
tur, COM-Ports , PS/2-Maus und Diskettenlaufwerk werden von der CP-Link
Steckkarte in ein hochfrequentes, serielles Signal umgewandelt und über
das Koaxialkabel zum Control Panel übertragen. Das CP-Link Interface im
Control Panel setzt das serielle Signal wieder auf die ursprünglichen PC-
Schnittstellen um, an denen die Komponenten des Control Panels, wie Tas-
tatur, LC-Display, Touch Screen, Touch Pad, PS/2-Maus und Disketten-
laufwerk angeschlossen werden, allerdings 100 m weiter entfernt, als es
normalerweise möglich wäre. Für jede Kommunikationsrichtung zwischen
Control Panel und PC gibt es einen CP-Link Kanal. Daher werden zwei
Koaxialkabel verlegt.
6
CP9030 / CP9035
