Installation
CU8004-0000
6
3 Installation
3.1 Montage
Das USB-Hub CU8004-0000 kann auf eine Tragschiene gemäß EN 50022 aufgerastet werden.
Um das CU8004-0000 von der Tragschiene zu lösen
• ziehen Sie zuerst mit einem Schraubendreher die Lasche an der Unterseite des Hubs nach unten.
• ziehen Sie dann das Hub von der Tragschiene herunter.
3.2 Spannungsversorgung
Das USB-Hub CU8004-0000 benötigt zum Betrieb eine Versorgungsspannung von 24 V
DC
. Der Anschluss

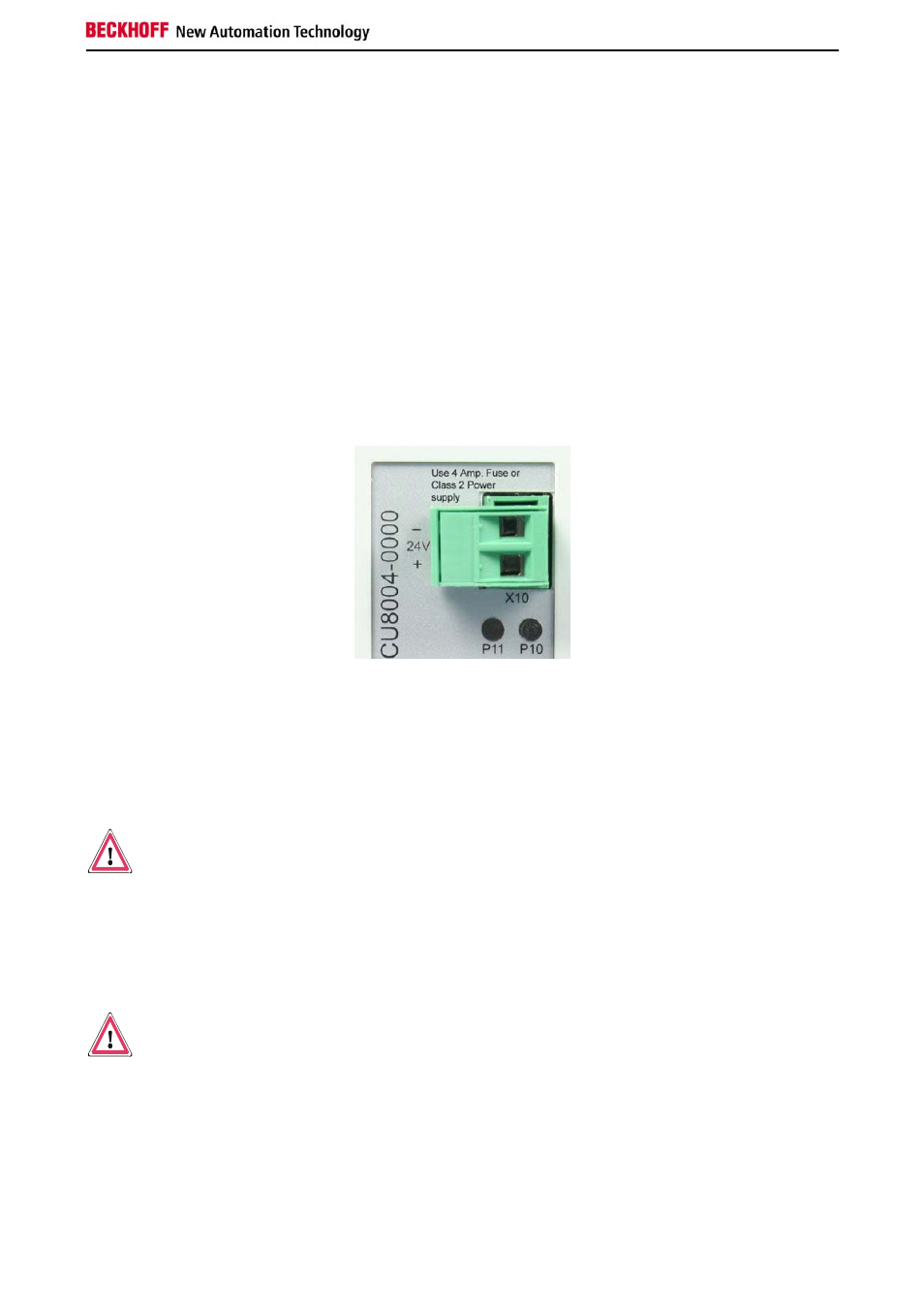

erfoglt über die mit 24 V bezeichnete Klemme X10. Diese Versorgung speist die Elektronik des Hubs und
über die USB-Downstream-Ports, die angeschlossenen USB-Geräte (5 V
DC
). Sie ist gegen Verpolung
geschützt.
3.2.1 UL-Anforderungen
Gefahr
Zur Einhaltung der UL-Anforderungen darf das USB-Hub CU8004-0000 nur mit einer
Spannung von 24 V
DC
versorgt werden, die
• von einer isolierten, mit einer Sicherung (entsprechend UL248) von maximal
4 A geschützten Quelle, oder
• von einer Spannungsquelle die NEC class 2 entspricht stammt.
Eine Spannungsquelle die NEC class 2 entspricht darf weder in serie noch
parallel mit einer anderen (NEC class 2) Spannungsquelle verbunden werden!
Gefahr
Zur Einhaltung der UL-Anforderungen darf das USB-Hub CU8004-0000 nicht mit
unbegrenzten Spannungsquellen verbunden werden!
