Produktbeschreibung
8
CU8005-0000

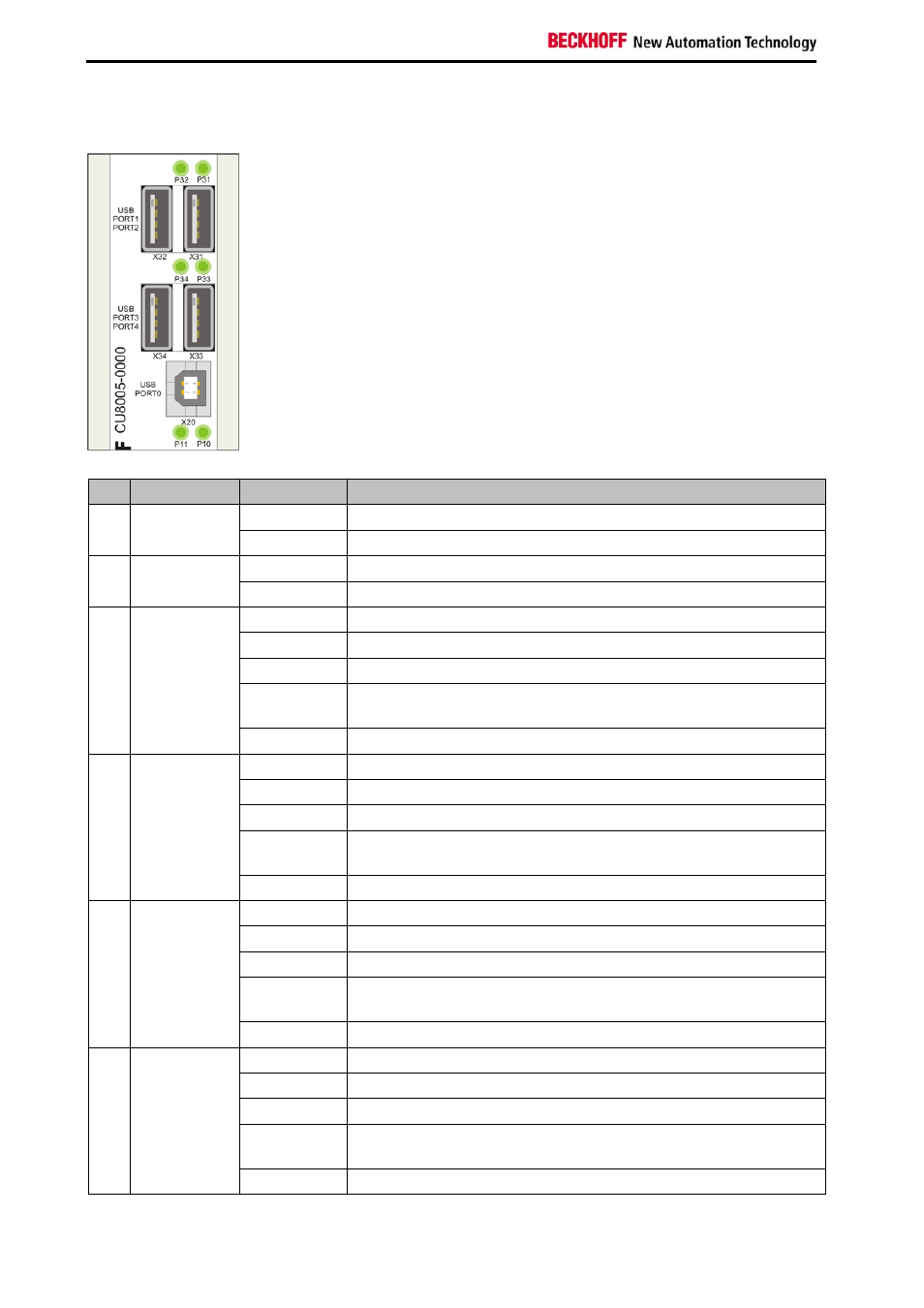

2.3 LED-Diagnose
LED Zuordnung
Status
Bedeutung
off keine
Versorgungsspannung
P10 Spannungs-
versorgung
leuchtet grün 5 V
DC
für Downstream-Ports ist verfügbar
leuchtet grün Der Strom aller 4 Downstream-Ports ist in Summe kleiner als 2,5 A
P11 Strom-
überwachung leuchtet rot
Der Strom aller 4 Downstream-Ports ist in Summe größer als 2,5 A
off
Port außer Betrieb
leuchtet grün Port in Betrieb
blinkt grün
Software-Attention
leuchtet rot
Fehlerzustand, z.B. Überstrom (Strom dieses Ports > 1 A oder
Kurzschluss)
P31 USB Port 1
blinkt rot
Hardware-Attention
off
Port außer Betrieb
leuchtet grün Port in Betrieb
blinkt grün
Software-Attention
leuchtet rot
Fehlerzustand, z.B. Überstrom (Strom dieses Ports > 1 A oder
Kurzschluss)
P32 USB Port 2
blinkt rot
Hardware-Attention
off
Port außer Betrieb
leuchtet grün Port in Betrieb
blinkt grün
Software-Attention
leuchtet rot
Fehlerzustand, z.B. Überstrom (Strom dieses Ports > 1 A oder
Kurzschluss)
P33 USB Port 3
blinkt rot
Hardware-Attention
off
Port außer Betrieb
leuchtet grün Port in Betrieb
blinkt grün
Software-Attention
leuchtet rot
Fehlerzustand, z.B. Überstrom (Strom dieses Ports > 1 A oder
Kurzschluss)
P34 USB Port 4
blinkt rot
Hardware-Attention
