Betrieb
4 Betrieb

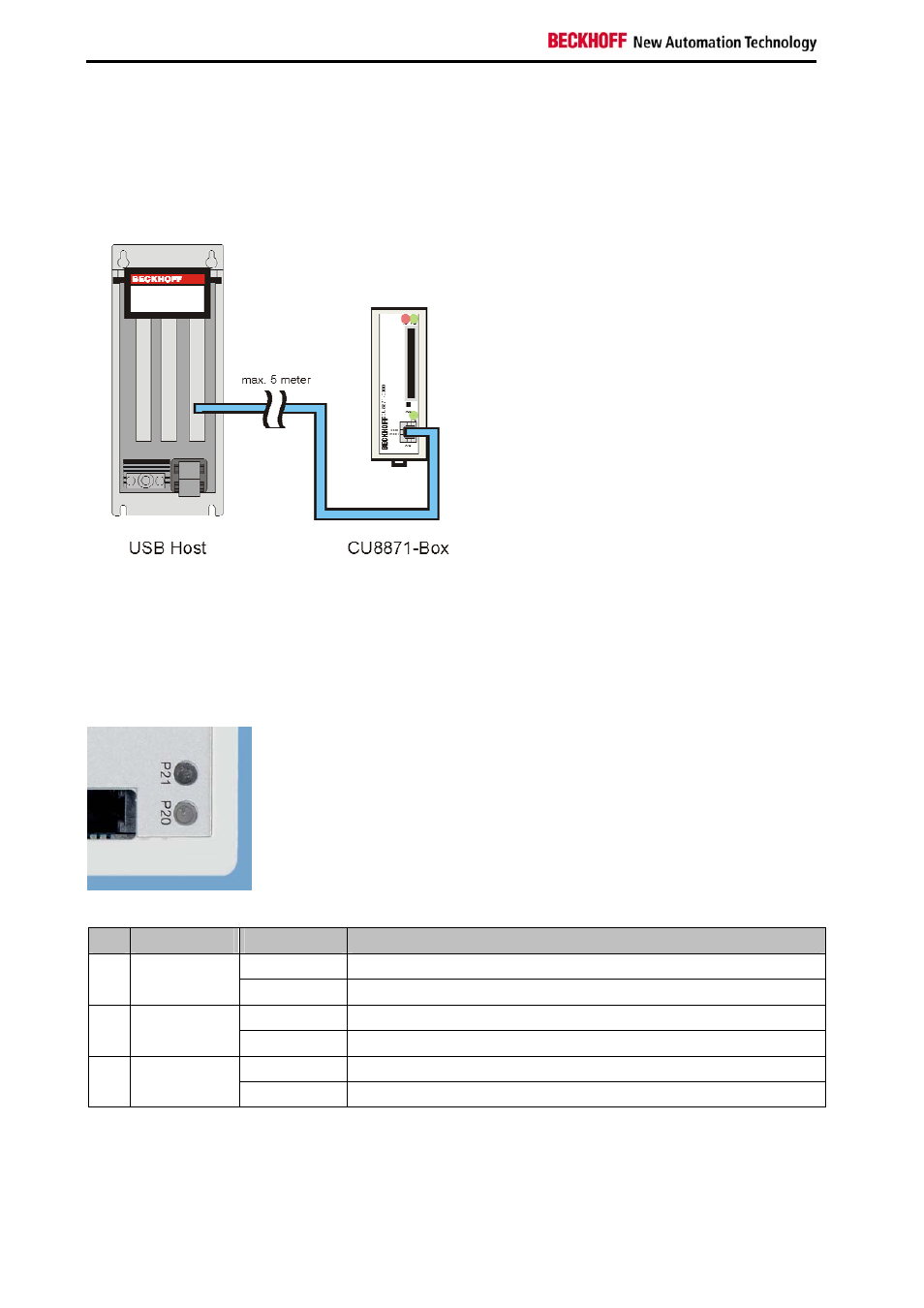

4.1 Verbindung zum Host
Der CFast-Karten-Adapter wird über ein Standard-USB-Kabel an den HOST-PC angeschlossen. Das
Kabel darf eine maximale Länge von 5 Metern nicht überschreiten. Für den störungsfreien Betrieb sollte
ein USB 3.0-taugliches Kabel verwendet werden.
4.2 LED-Diagnose
LED Zuordnung
Status
Bedeutung
aus
keine Versorgungsspannung (siehe Kapitel
P10 Spannungs-
versorgung
leuchtet grün
Gerät ist in Betrieb
aus
keine CFast-Karte eingelegt
P20 CF
LOCK
leuchtet grün
CFast-Karte ist richtig eingeschoben und elektrisch verbunden
aus
kein Zugriff auf die CFast-Karte
P21 ACCESS
blinkt rot
Schreib-/ Lesezugriffen auf die CFast-Karte
12
CU8871-0000
