Installationsanleitung
Montage
Einbaumaße

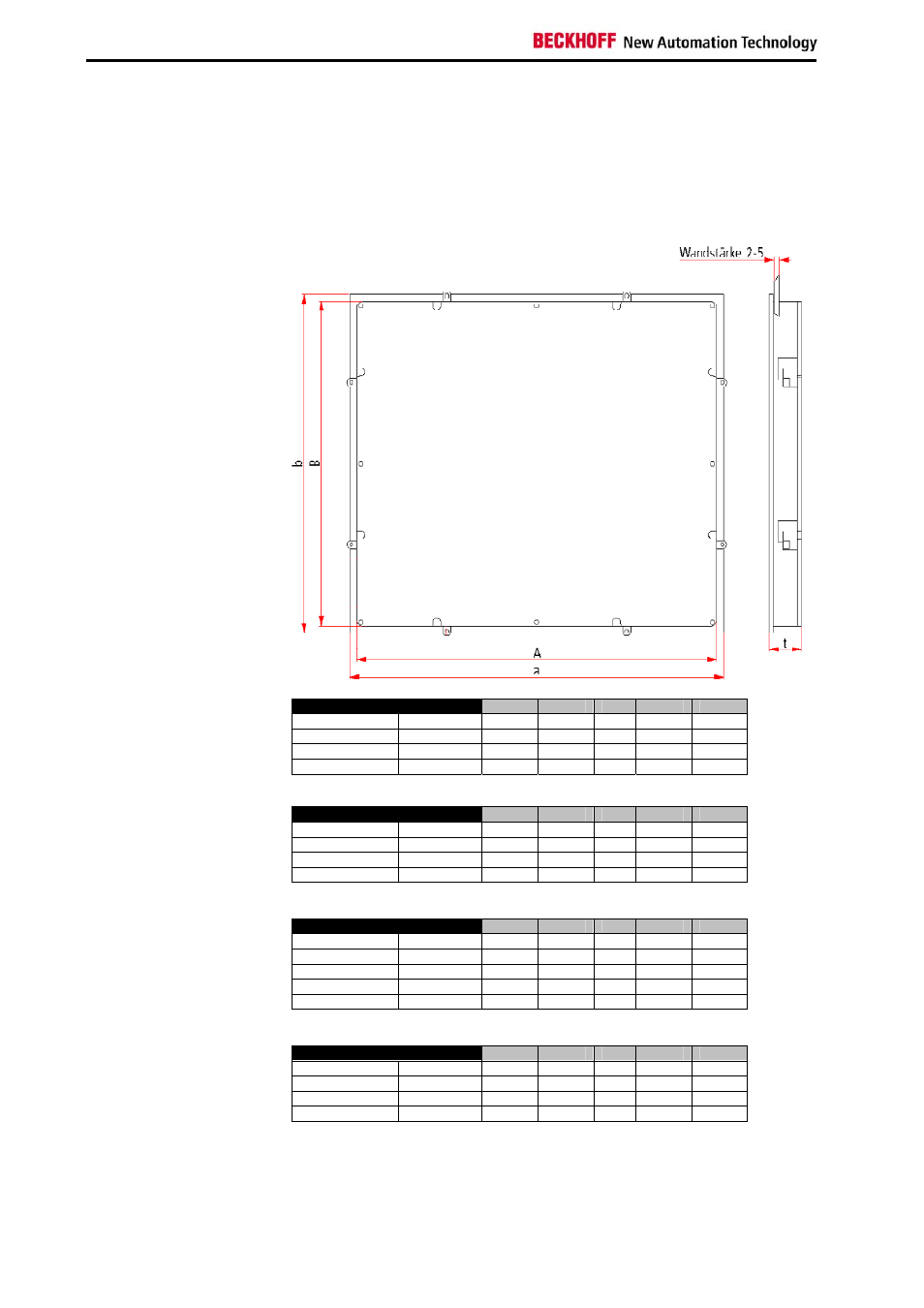

Die Abbildung zeigt die Abmessungen der Control Panel. Die
Ausschnittgröße entnehmen Sie den Tabellen. Alle Maßangaben in mm.
Control Panel CP600x
Abmessungen
a
b
t
A
B
CP6009
6,5“
Display 272,3 181 42 258,3 167
CP6000
10“
Display
370 336 32
356 322
CP6001
12“
Display 372,2 342,2 32 358,2 328,2
CP6002
15“
Display 430,4 403 32 416,4 389
Control Panel CP601x
Abmessungen
a
b
t
A
B
CP6019
6,5“
Display 272,3 221 42 258,3 207
CP6010
10“
Display
370 336 32
356 322
CP6011
12“
Display 372,2 342,2 32 358,2 328,2
CP6012
15“
Display 430,4 403 32 416,4 389
Control Panel CP602x
Abmessungen
a
b
t
A
B
CP6029
6,5“
Display 340,4 221 42 326,4 207
CP6020
10“
Display
414 336 32
400 322
CP6021-0000/1
12“
Display
414 336 32
400 322
CP6021-0002 12“
Display 444,2 336 32 430,2 322
CP6022
15“
Display 519,4 378,2 32 505,4 364,2
Control Panel CP603x
Abmessungen
a
b
t
A
B
CP6030
10“
Display 410,4 378,2 32 396,4 364,2
CP6031-0000/1 12“
Display 410,4 378,2 32 396,4 364,2
CP6031-0002 12“
Display 430,4 378,2 32 416,4 364,2
CP6032
15“
Display 489,4 418,2 32 475,4 404,2
