Montageanleitung

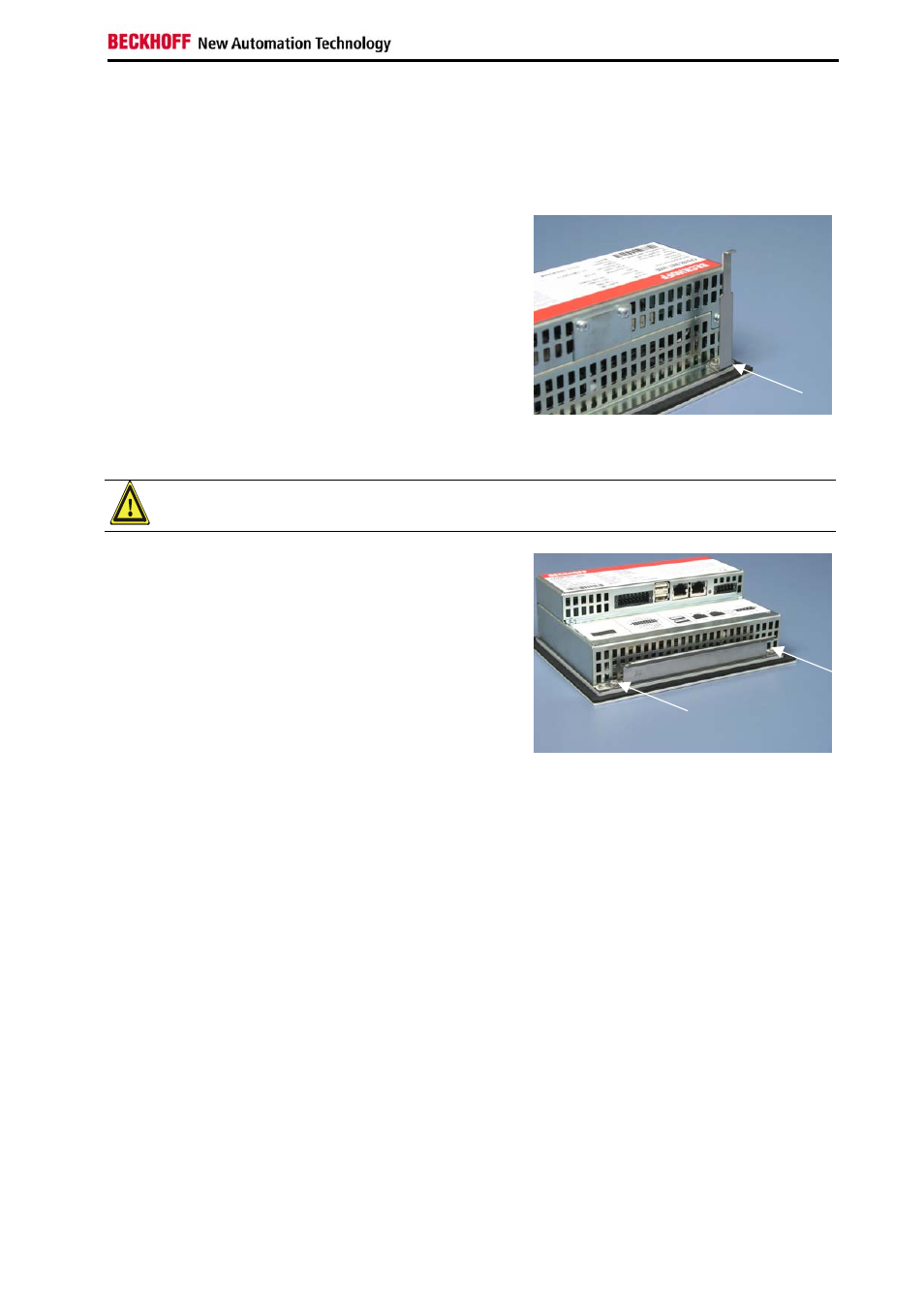

Montage der Winkel am Control Panel
Um das Control Panel im Wandeinbaurahmen befestigen zu können,
müssen zunächst der Fangwinkel und der Einhängewinkel am Panel
befestigt werden. Gehen Sie hierzu wie folgt vor:
Montage des Fangwinkels
Entfernen Sie den oberen
mittleren Klemmhebel des
Control Panels mit einem
2,5 mm Innensechskant-
schlüssel. Bei einem CP6608
entfernen Sie wahlweise den
linken oder rechten oberen
Klemmhebel.
Befestigen Sie den
Fangwinkel anstelle des
Klemmhebels mit der
mitgelieferten Schraube
M4 x 5 mm wie abgebildet.
Montage am Beispiel des CP6608
Achtung
Achten Sie beim Entfernen der Klemmhebel immer darauf, dass das
Control Panel nicht auseinander fällt, solange die Schauben entfernt sind!
Montage des
Einhängewinkels
Anschliessend entfernen Sie
die drei unteren Klemmhebel
(zwei Hebel beim CP6608).
Befestigen Sie den
Einhängewinkel anstelle der
Klemmhebel mit den
restlichen Schrauben
M4 x 5 mm wie abgebildet.
