Hardwarebeschreibung 2
2US[X_VV9^TecdbYU@3

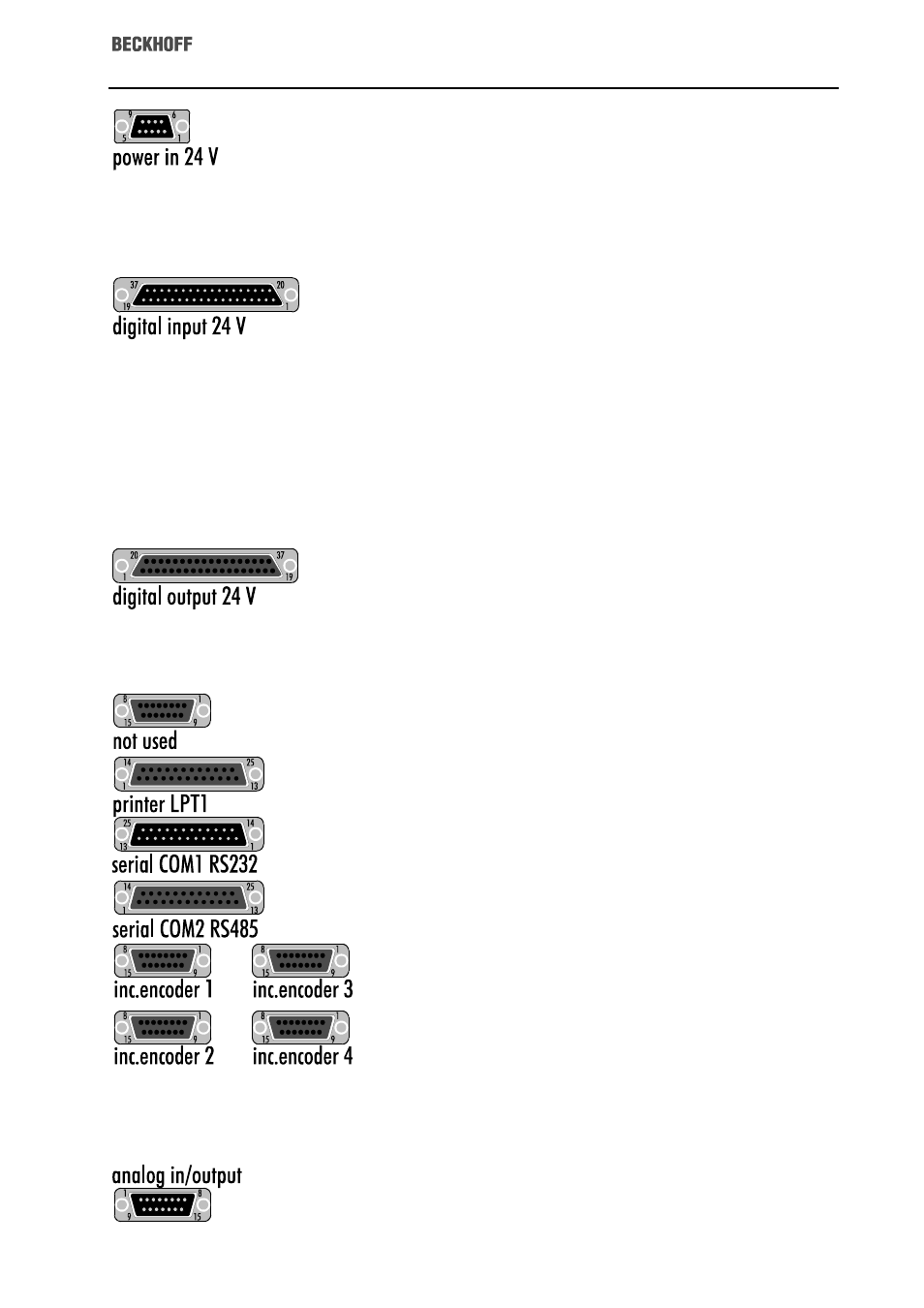

Die Stromversorgungsbuchse „power in 24 V“ darf nur be-
nutzt werden, wenn der Industrie PC über keine anderen
Stromzuführung verfügt. Sonst ist diese 9 polige SUB-D
Stiftleiste mit „not used“ beschriftet.
Das Netzteil arbeitet mit Eingangsspannungen im Bereich
von 18 V DC bis 35 V DC und liefert eine Ausgangsspannung
von +5 V, die maximal mit 3 A belastbar ist.
Über die 37 polige Stiftleiste stehen Ihnen 32 digitale Ein-
gänge zur Verfügung. Ein Eingang gilt bei einer Eingangs-
spannung zwischen 0 und 8 V als LOW und bei 15 bis 24 V
als HIGH.
Bei 24 V Eingangsspannung nimmt ein digitaler Eingang 10
mA auf.
Die 37 polige Buchsenleiste enthält 32 digitale Ausgänge,
die jeweils mit maximal 0,5 A belastbar sind. Die 24 V Ver-
sorgungsspannung für die 32 Ausgänge muß über die Pinne
17,18, 36 und 37 zugeführt werden. Pin 19 muß mit der
Masse dieser Versorgungsspannung verbunden werden. Die
Spannungen sind nicht potentialgetrennt.
Diese 15 polige SUB-D Buchsenleiste ist für ein späteres
Klemmenbus Interface reserviert.
Die parallele Schnittstelle entspricht dem Centronics-
Standard und wird von der Software als LPT1 angesprochen.
Die eingebaute Buchse ist eine 25 poligen SUB-D Buchsenlei-
ste.
Die serielle Schnittstelle COM 1 entspricht dem RS 232 Stan-
dard, und ist als 25 polige SUB-D Stiftleiste ausgeführt.
Wenn das Fronttableau des PCs eine Maus enthält, ist diese
Steckleiste nicht belegt.
Die serielle Schnittstelle COM 2 entspricht dem RS 485 Stan-
dard, und eignet sich für Übertagungsstrecken bis zu 400 m.
Eine Montageanleitung für das benötigte Kabel finden Sie
auf der folgenden Seite.
Die NC-Rückwand enthält vier 15 polige SUB-D Buchsenlei-
sten zum Anschluß von je einem Incremental Encoder. Ange-
schlossen werden können 5 V Incrementalencoder.
Geberanschluß: A, A#, B, B#, C, C#
Zähler: 16 Bit
Grenzfrequenz: 500 kHz
Quadraturdecoder mit 4-fach Auswertung
Nullimpuls Latch: 16 Bit
Diese 15 polige SUB-D Stiftleiste enthält 4 analoge Eingänge
(Pin 1 bis 4) und 4 analoge Ausgänge (Pin 5 bis 8). Die Ein-
gänge haben einen Spannungsbereich von 0 bis +10 V, und
die Ausgänge von -10 bis +10 V. Jeder Ausgang ist mit bis
zu 10 mA belastbar.
