.DSLWHO
Anschlüsse
7
5Y^RQe9^TecdbYU@33" !"
Eine Batterie hält mehrere Jahre. Die Spannung der Batterie kann auch von der
Software abgefragt werden. Wie Sie dabei vorgehen müssen, erfahren Sie im
Kapitel 6 „Programmierung“.
6LFKHUXQJ
)86(
In der Rückwand des Gehäuses befindet sich eine Sicherung. Verwenden Sie
ausschließlich träge 3,15 A Feinsicherungen.
(UGXQJVVFKUDXEH
An der M4 Schraube auf der Gehäuserückseite kann der Rechner geerdet wer-
den.
,,2/LJKWEXV 6FKQLWWVWHOOH

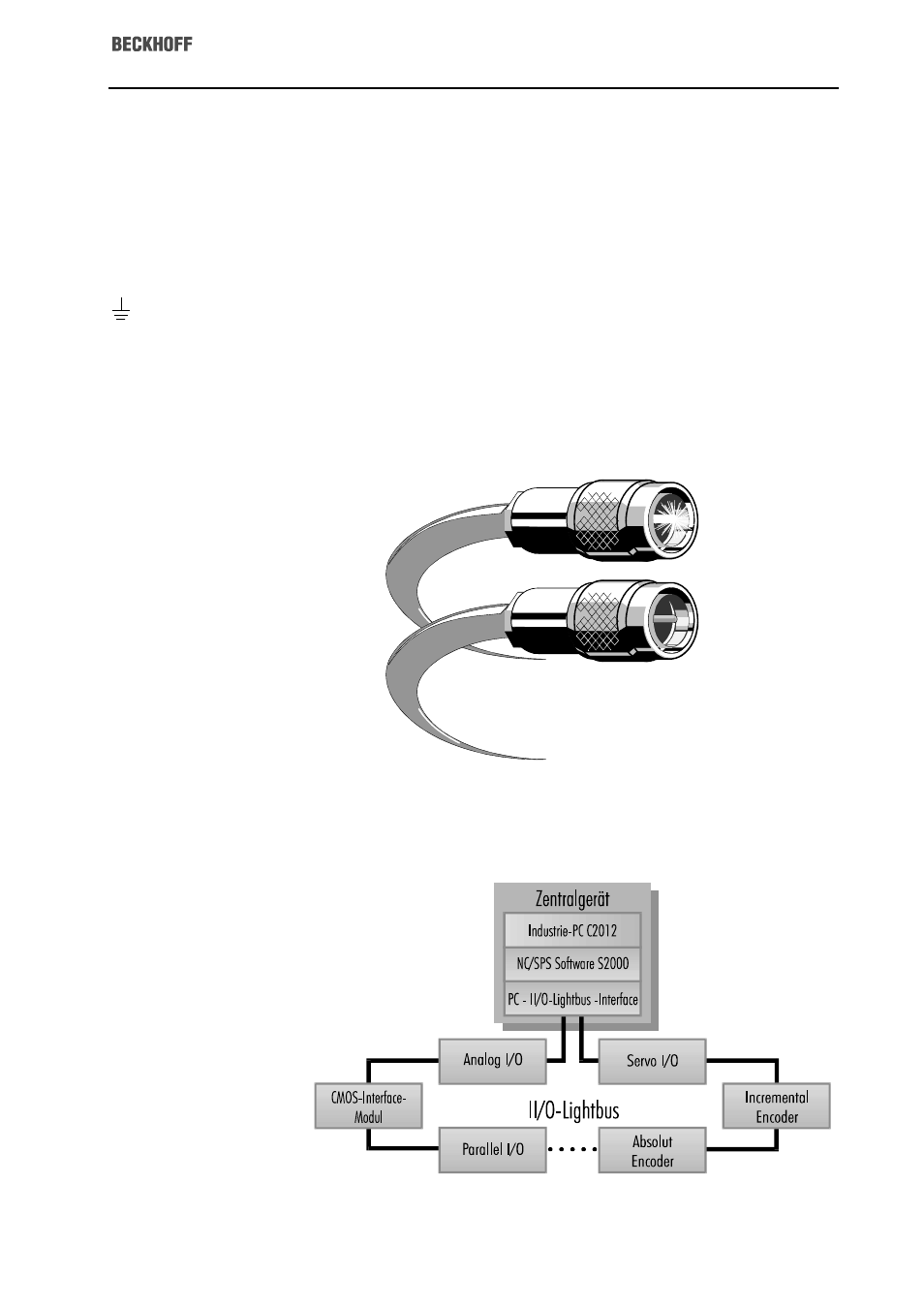

Das Beckhoff II/O-Lightbus System besteht aus einem PC, der über einen
Lichtleiter-Feldbus mit bis zu 254 Peripheriemodulen verbunden ist. Die Mo-
dule umfassen Standard 24 V Ein-/Ausgänge, analoge Ein-/Ausgabekanäle,
Wegmeßmodule wie Drehgeber und Linearstäbe sowie Leistungsverstärker für
Antriebsaggregate.
,,2/LJKWEXV ,1287
Ð,1
Ð287
Anfang und Ende des Lichtleiterrings werden an den Industrie PC angeschlos-
sen. Dabei muß der Stecker, aus dem bei eingeschaltetem II/O-Lightbus rotes
Licht austritt, mit der Buchse „IN“ verbunden werden. Erforderlich sind Stecker
vom Typ Beckhoff Z1002.
