INDUSTRIE ELEKTRONIK
Eiserstraße 5 / D-33415 Verl / Telefon 05246/963-0 / Telefax 05246/963-149
6
Betriebsanleitung
Einschub PC C5002
C5002
Einstellung der
Netzspannung

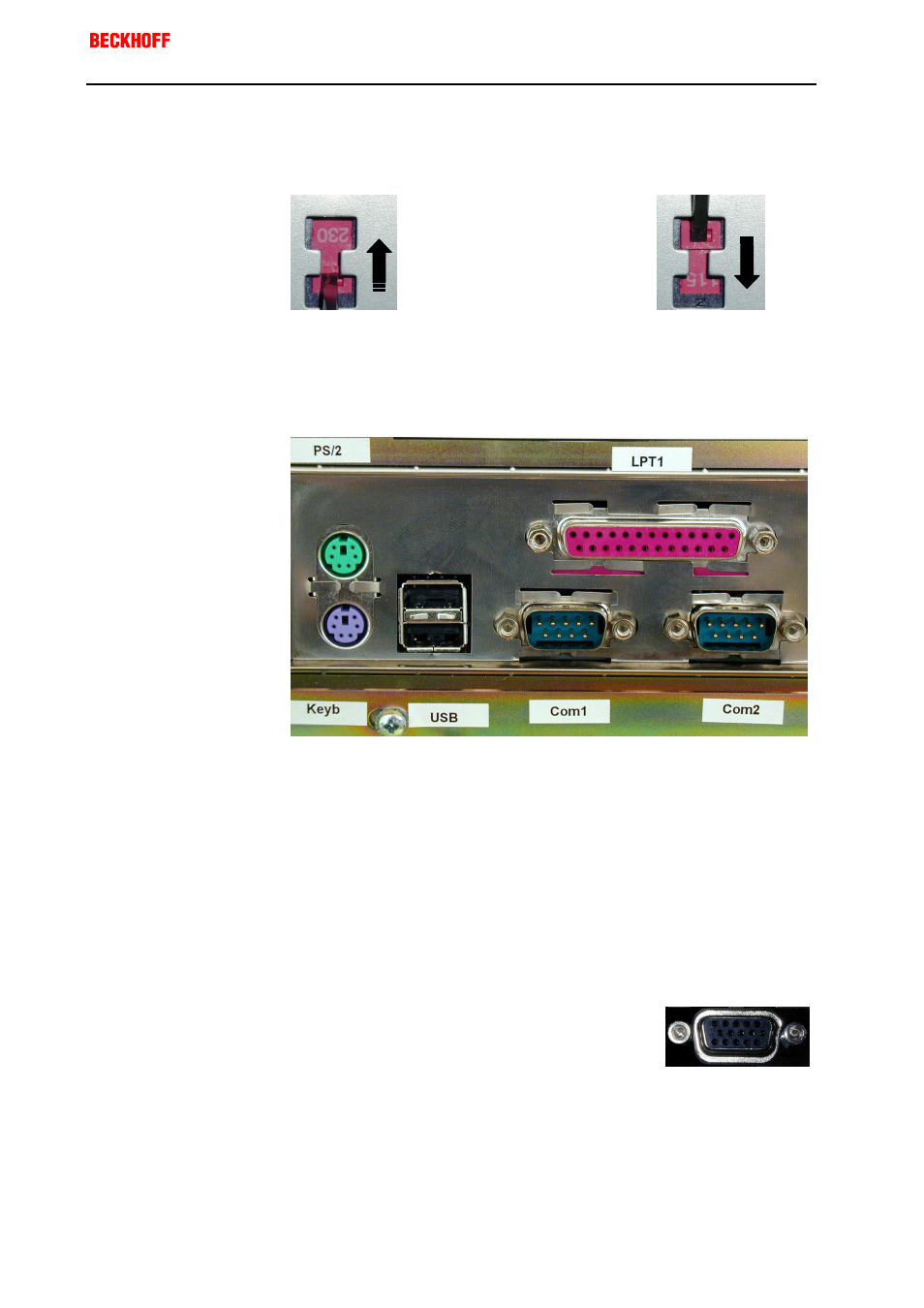

Die Netzspannung läßt sich wahlweise auf 230 V 50 Hz oder 115 V 60 Hz
einstellen. Dazu wird der Schiebeschalter (siehe Fotos unten) mittels eines
kleinen Schlitzschraubendrehers in die erforderliche Position bewegt. Die
eingestellte Spannung ist ablesbar.
Umstellung von 230 V auf
115 V
Umstellung von 115 V auf
230 V
Serielle Schnittstellen
RS 232
COM1 - COM2
Der Industrie PC C5002 verfügt in der Grundausstattung über zwei serielle
Schnittstellen COM1 und COM2 vom Typ RS232, die auf eine 9 polige
SUB-D Stiftleiste geführt sind.
Parallele Schnittstelle
Printer
LPT1
Die parallele Schnittstelle entspricht dem Centronics-Standard und wird
von der Software als LPT1 angesprochen.
PS/2 Anschlüsse
PS/2
Der obere PS/2 Anschluß ermöglicht die Nutzung einer PS/2-Maus, an den
unteren PS/2 Anschluß kann eine PC-Tastatur angeschlossen werden.
USB Schnittstellen
USB1 – USB2
Die beiden USB Schnittstellen dienen dem Anschluß von beliebigen Peri-
pheriegeräten mit USB-Anschlüssen.
Video Anschluß
Video
Eine 15 polige SUB-D Buchsenleiste ermöglicht den
Anschluß eines VGA-Monitors.
Zusätzliche Steckkarten (optional)
Typenschild
Auf der Rückseite des PCs befindet sich ein Typenschild, das über die
Ausstattung des PCs im Auslieferungszustand Auskunft gibt.
