RS485 – Controller BC8000
22
22
BC8000

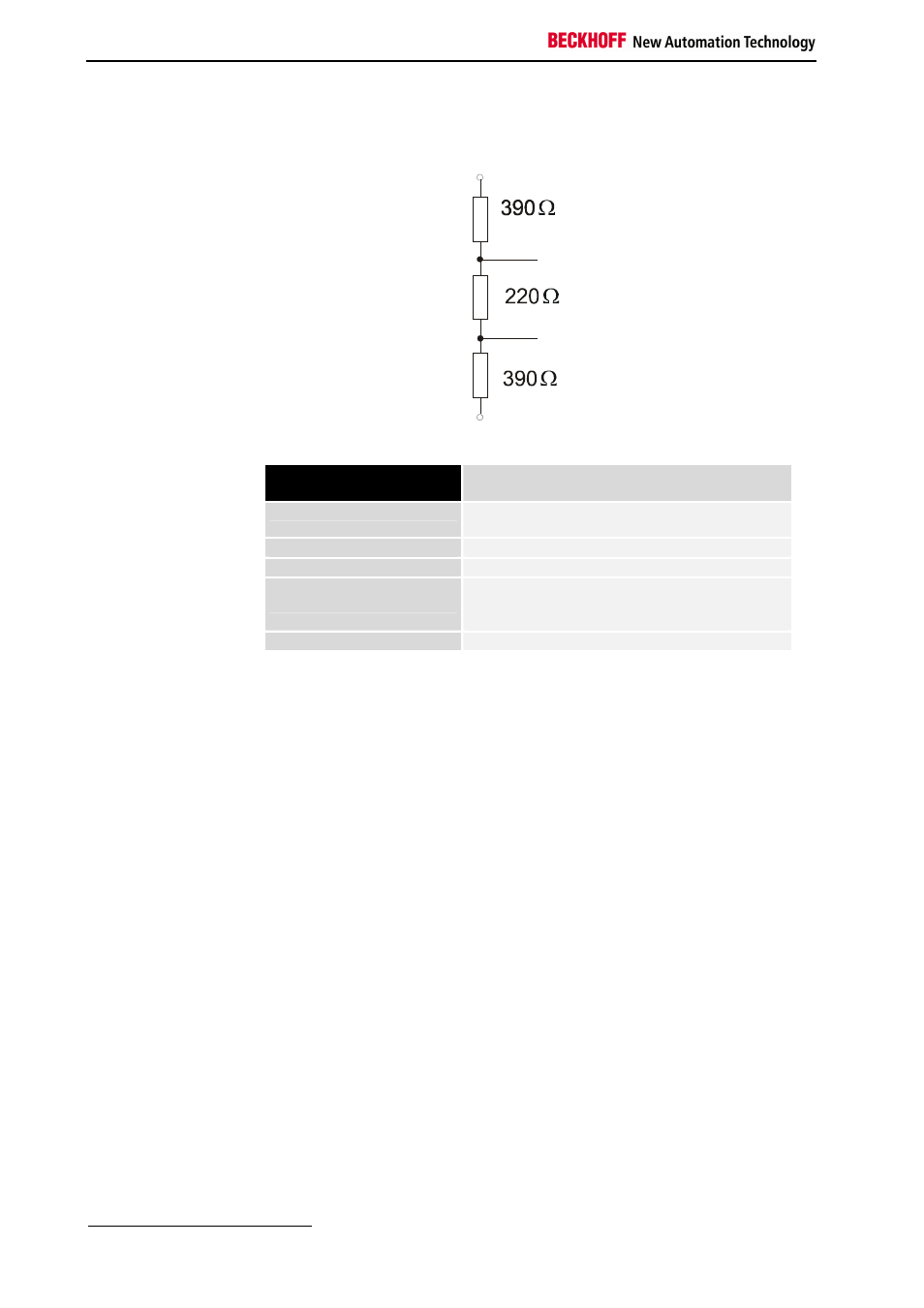

Busabschluß
RxD/TxD (3)
TxD/RxD (8)
GND (5)
5 V (6)
RS485
Übertragungstechnik
Netzwerk Topologie
Linien Topologie, aktiver Busabschluß an beiden
Enden
Medium
Abgeschirmtes verdrilltes Kabel
Max. Leitungslänge
1200 m
Übertragungs-
geschwindigkeit
19,2 kBaud
(nur bei Adresse 99 frei wählbar siehe Tabelle
im Anhang)
Grundlegende Eigen-
schaften der physikali-
schen Datenübertra-
gung nach RS485
Steckverbinder
9-poliger D-Sub Stecker
Die Programmieroberfläche
TwinCAT BC
Programmiersystem für Busklemmen Controller TwinCAT BC nutzt das Pro-
grammiersystem von TwinCAT PLC. Die Programme können über ein Pro-
grammierkabel in einen Busklemmen-Controller geladen und dort analysiert
werden.
Das Programmiersystem für Beckhoff Busklemmen Controller arbeitet Herstel-
ler unabhängig nach IEC1131-3. Die SPS-Programme können in 5 verschie-
denen Programmiersprachen (AWL, FUP, KOP, AS, ST) geschrieben werden.
Darüber hinaus bietet TwinCAT BC umfangreiche Debug-Funktionalitäten
(Breakpoint, Einzelschritt, Monitoring,...) an, die eine Inbetriebnahme erleich-
tern.
Remanente-Daten
Daten die auch nach einem Ausschalten des Kopplers erhalten bleiben sollen,
bezeichnet man als Remanente-Daten (oder Retain-Variablen). Im BC8x00
sind dies alle Variablen im lokierten Merkerbereich.
Beispiel : VarM1 AT %MB0: INT;
Die default Einstellung erlaubt 64 Byte zu Sichern, d.h. von %MB0 bis
%MB63.
Mit der KS2000 Software kann dieser Bereich auf maximal 512 Byte hoch
gesetzt werden (Tabelle 1 Register 15).
Persistente-Daten
1
Die Persistenten-Daten bleiben auch bei einem neuen Programmdownload
und einem Reset, erhalten. Sie werden wie die Retain-Variablen im Merkerbe-
1
Ab Firmware B2
