BECKHOFF KL1002 - Handbuch

Datenblatt für KL1002 und KL1012, Version 1.3
Beckhoff ® und EtherCAT ® sind Marken von Beckhoff. Informationen unterliegen Änderung und sind nur verbindlich, soweit vertraglich vereinbart.
Beckhoff Automation GmbH, Eiserstr. 5, 33415 Verl, Germany, Tel.: +49 (0) 5246 963 0, Fax.: +49 (0) 5246 963 149, http://www.beckhoff.de

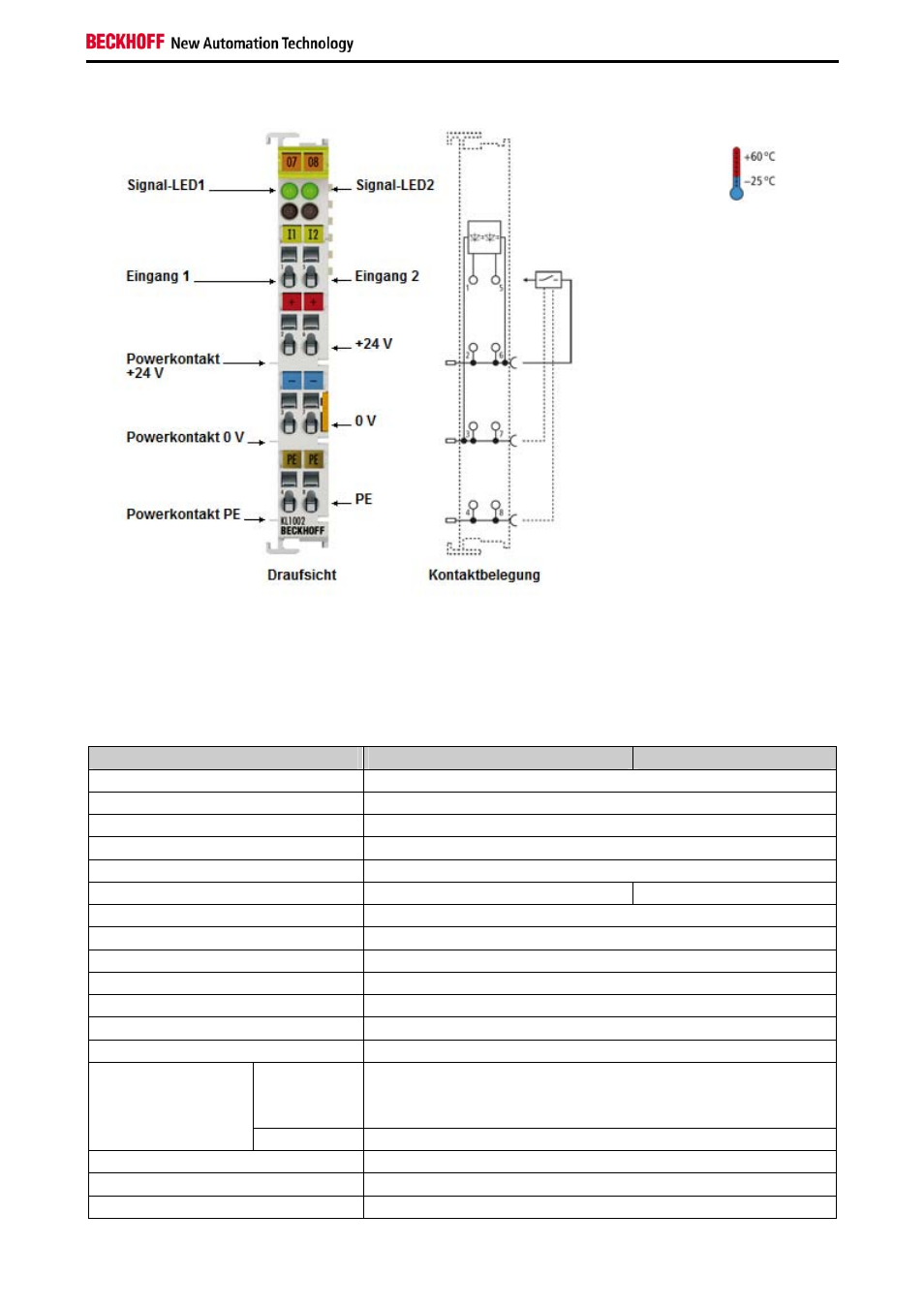

Zweikanalige, digitale Eingangsklemmen, 24 V
DC
Die digitalen Eingangsklemmen KL1002 und KL1012 erfassen die binären Steuersignale aus der Prozessebene und
transportieren sie galvanisch getrennt zum übergeordneten Automatisierungsgerät. Die Varianten KL1002 und KL1012
besitzen unterschiedlich schnelle Eingangsfilter. Die Busklemmen enthalten je zwei Kanäle, die ihren Signalzustand
durch Leuchtdioden anzeigen.
Technische Daten KL1002/KS1002 KL1012/KS1012
Anschlusstechnik 4-Leiter
Anzahl der Eingänge 2
Nennspannung 24 V
DC
(-15% / +20%)
Signalspannung „0“ -3 V…+5 V
Signalspannung „1“ +15 V…+30 V
Eingangsfilter 3 ms 0,2 ms
Eingangsstrom typisch 5 mA
Stromaufnahme aus dem K-Bus typisch 3 mA
Potentialtrennung 500 V (K-Bus/Feldspannung)
Bitbreite im Prozessabbild 2 Eingangsbits
Konfiguration keine Adress- oder Konfigurationseinstellung erforderlich
Abmessungen (B x H x T) 15mm x 100mm x 70mm (Breite angereiht 12mm)
Gewicht ca. 50 g
im Betrieb -25°C ... +60°C
0°C ... +55°C (gemäß cULus, für Canada und USA)
0°C ... +55°C (gemäß ATEX, siehe besondere Bedingungen)
zulässiger Umgebungs-
temperaturbereich
bei Lagerung -40°C ... +85°C
zulässige relative Luftfeuchtigkeit 5% ... 95%, keine Betauung
Vibrations- / Schockfestigkeit gemäß EN 60068-2-6 / EN 60068-2-27
EMV-Festigkeit / Aussendung gemäß EN 61000-6-2 / EN 61000-6-4
