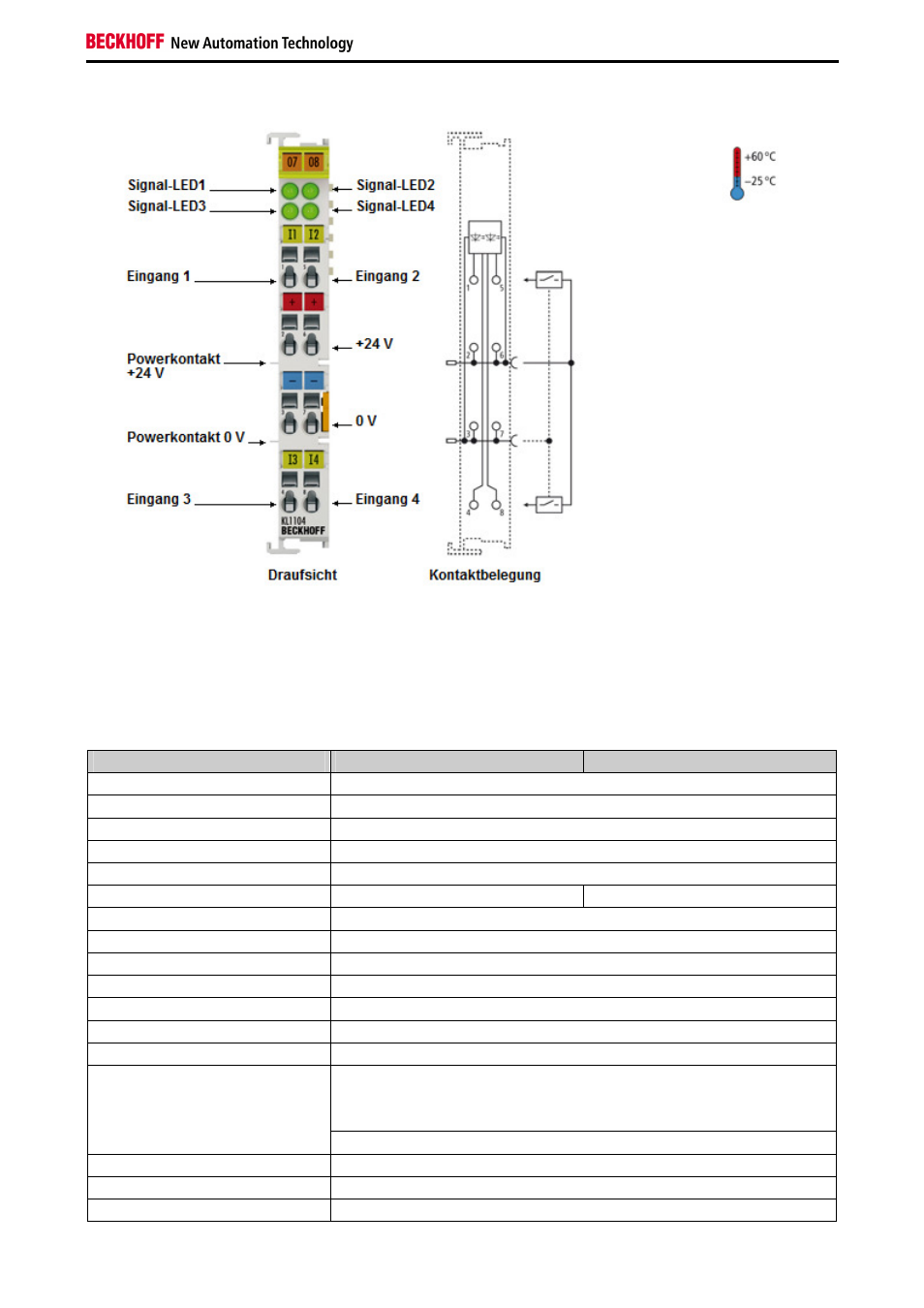

Vierkanalige, digitale Eingangsklemmen, 24 V
DC
Die digitalen Eingangsklemmen KL1104 und KL1114 erfassen die binären Steuersignale aus der Prozessebene und
transportieren sie galvanisch getrennt zum übergeordneten Automatisierungsgerät. Die Varianten KL1104 und KL1114
besitzen unterschiedlich schnelle Eingangsfilter. Die Busklemmen enthalten je vier Kanäle, die ihren Signalzustand durch
Leuchtdioden anzeigen. Die KL1104 und KL1114 eignen sich besonders gut für den platzsparenden Einsatz im
Schaltschrank.
Technische Daten KL1104/KS1104 KL1114/KS1114
Anschlusstechnik 2-/3-Leiter
Anzahl der Eingänge 4
Nennspannung 24 V
DC
(-15% / +20%)
Signalspannung „0“ -3 V … +5 V
Signalspannung „1“ 15 V … 30 V
Eingangsfilter 3 ms 0,2 ms
Eingangsstrom typ. 5 mA
Stromaufnahme aus dem K-Bus typ. 5 mA
Potentialtrennung 500 V (K-Bus/Feldspannung)
Bitbreite im Prozessabbild 4 Eingangsbits
Konfiguration keine Adress- oder Konfigurationseinstellung erforderlich
Abmessungen (B x H x T) 15mm x 100mm x 70mm (Breite angereiht 12mm)
Gewicht ca. 55 g
zulässiger Umgebungs-
temperaturbereich -25°C ... +60°C im Betrieb
0°C ... +55°C (gemäß cULus, für Canada und USA)
0°C ... +55°C (gemäß ATEX, siehe besondere Bedingungen)
-40°C ... +85°C bei Lagerung
zulässige relative Luftfeuchtigkeit 5% ... 95%, keine Betauung
Vibrations- / Schockfestigkeit gemäß EN 60068-2-6 / EN 60068-2-27
EMV-Festigkeit / Aussendung gemäß EN 61000-6-2 / EN 61000-6-4
