Technische Daten
KL1232-xxxx, Sonderausführung
2
Technische Daten

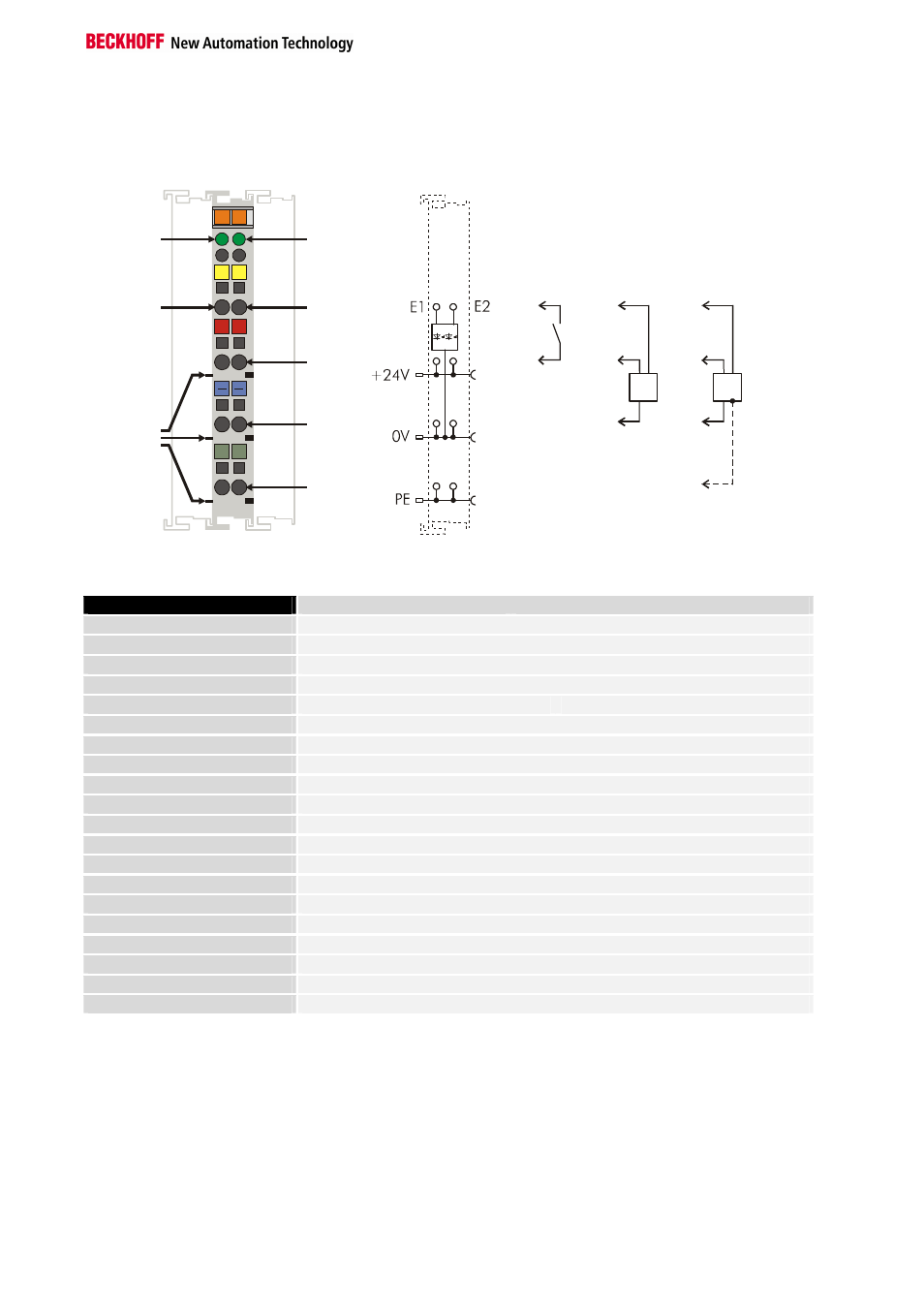

Anschlußtechnik
Draufsicht
Kontaktbelegung
3 Leiter
4 Leiter
2 Leiter
E1
Power-
kontakte
+24 V
Signal-
LED2
Signal-
LED1
E2
0 V
PE
13
E1
+ +
PE
14
E2
PE
5
C
D
6
7
8
1
A
B
2
3
4
Technische Daten
KL1232-xx0x
KL1232-xx1x
Anzahl der Eingänge
2
Nennlastspannung
24 V DC (20 V ... 29 V)
Signalspannung ‘0’
-3 V ... 5 V
Signalspannung ‘1’
15 V ... 30 V
Eingangsfilter
0,2 ms
3,0ms
Impulsverlängerung 10, 20, 100 ms
Eingangsstrom 5 mA typ.
Stromaufnahme vom K-Bus
5 mA typ.
Potentialtrennung
500 Veff (K-Bus / Feldspannung)
Bitbreite im Prozeßabbild
2 E
Konfiguration
keine Adreß- oder Konfigurationseinstellung
Gewicht ca.
55 g
Betriebstemperatur
0°C ... +55°C
Lagertemperatur
-25°C ... +85°C
relative Feuchte
95% ohne Betauung
Vibrations/Schockfestigkeit
gemäß IEC 68-2-6 / IEC 68-2-27
EMV-Festigkeit/Aussendung
gemäß EN 50082 (ESD, Burst) / EN 50081
Einbaulage
Beliebig
Schutzart
IP20
