KonfigurationsSoftware KS2000

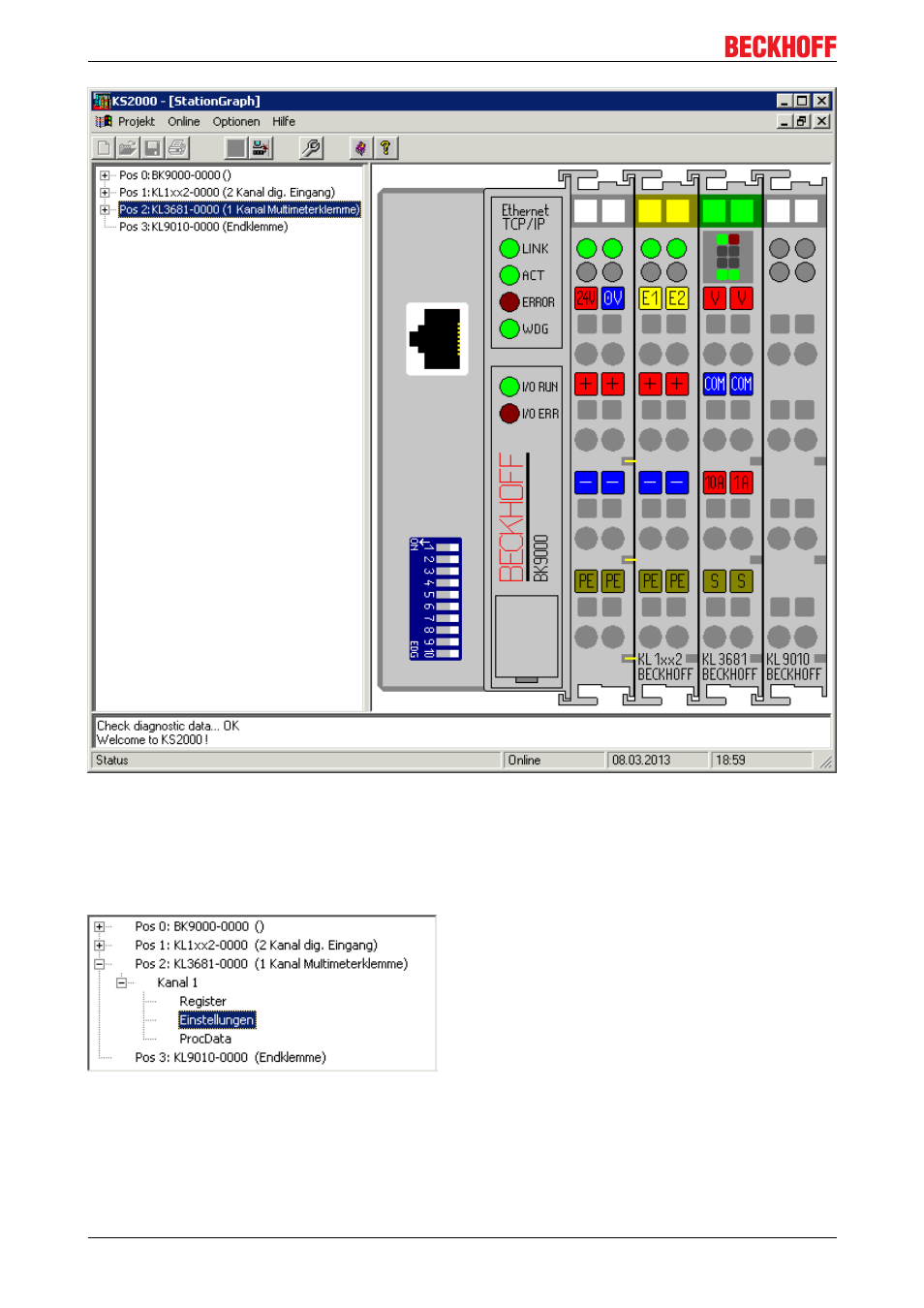

Abb. 12: Darstellung der Feldbusstation in KS2000
Das linke Fenster der KS2000 zeigt die Klemmen der Feldbusstation in einer Baumstruktur an.
Das rechte Fenster der KS2000 zeigt die Klemmen der Feldbusstation grafisch an.
Klicken Sie nun in der Baumstruktur des linken Fensters auf das PlusZeichen vor der Klemme, deren
Parameter sie verändern möchten (Im Beispiel Position 2).
Abb. 13: KS2000Baumzweige für Kanal 1 der KL3681
Für die KL3681 werden die Baumzweige Register, Einstellungen und ProcData angezeigt:
25] erlaubt den direkten Zugriff auf die Register der KL3681.
25] finden Sie Dialogmasken zur Parametrierung der KL3681.
• ProcData zeigt die Prozessdaten der KL3681.
