Registerbeschreibung
12 KL5121
Registerkommunikation KL5121
Registerzugriff über den
Prozeßdatenaustausch
Bit 7=1: Registermodus
Wenn Bit 7 des Control-Bytes gesetzt wird, werden die ersten zwei Byte
der Nutzdaten nicht zum Prozeßdatenaustausch verwendet, sondern in
den Registersatz der Klemme geschrieben oder daraus ausgelesen.
Bit 6=0: lesen
Bit 6=1: schreiben In Bit 6 des Control-Bytes legen Sie fest, ob ein Register ausgelesen oder
beschrieben werden soll. Wenn das Bit 6 nicht gesetzt ist, wird ein Register
ausgelesen, ohne es zu verändern. Der Wert kann dem Eingangs-
Prozeßabbild entnommen werden.
Wird das Bit 6 gesetzt, werden die Nutzdaten in ein Register geschrieben.
Sobald das Status-Byte im Eingangs-Prozeßabbild eine Quittung geliefert
hat, ist der Vorgang abgeschlossen (siehe Bsp.).
Bit 0 bis 5: Adresse In die Bits 0 bis 5 des Control-Bytes wird die Adresse des anzusprechen-
den Registers eingetragen.

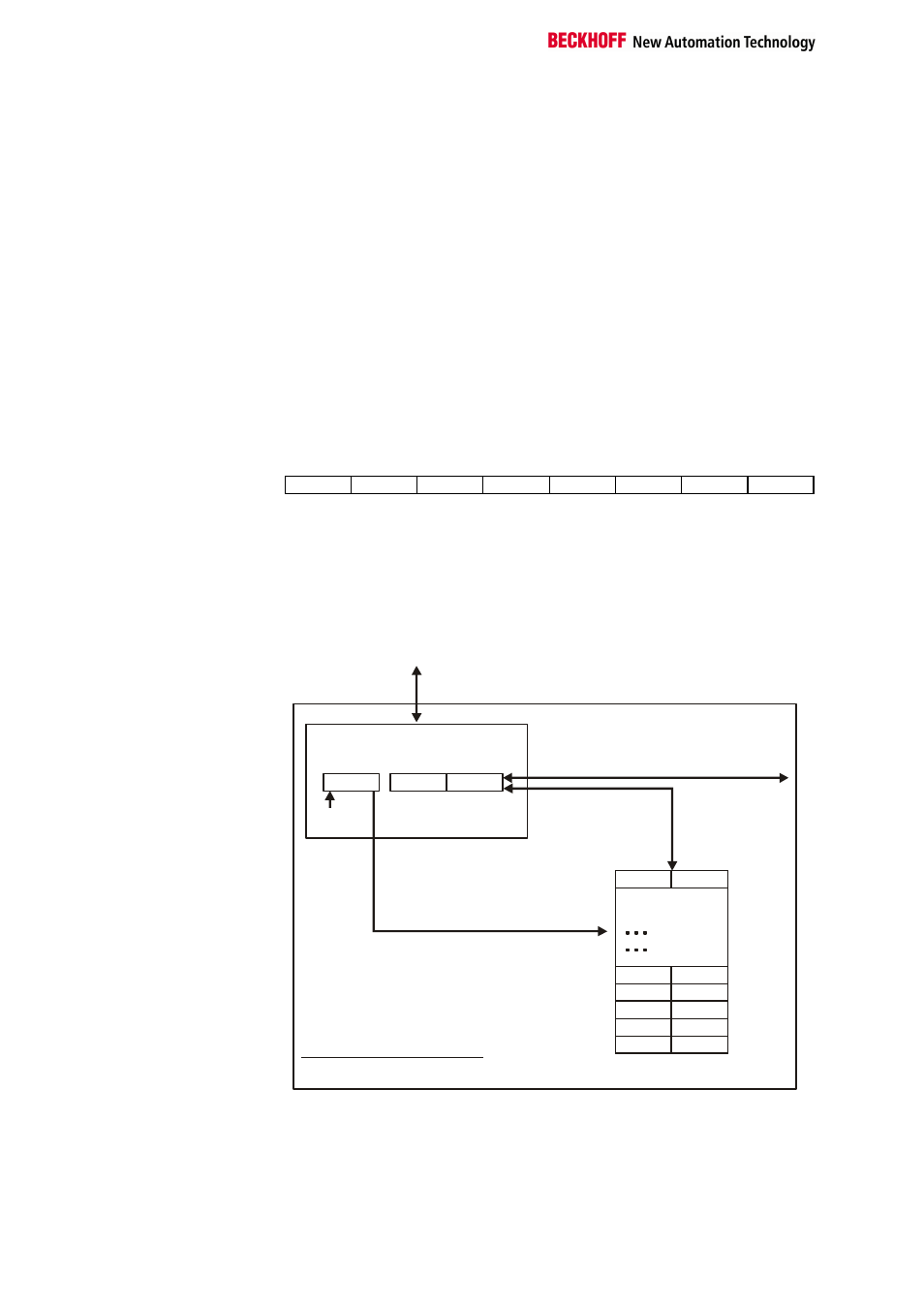

Control-Byte im
Register-Modus
MSB
REG=1 W/R A5 A4 A3 A2 A1 A0
REG = 0 : Prozeßdatenaustausch
REG = 1 : Zugriff auf Registerstruktur
W/R = 0 : Register lesen
W/R = 1 : Register schreiben
A5..A0 = Registeradresse
Mit Adressen A5...A0 sind insgesamt 64 Register adressierbar.
0
63
Registersatz
der Klemme
64 words
Control-/
Statusbyte
Nutzdaten
2 oder mehr Byte
K-Bus
Wenn Control-Bit 7=0: Ein-/Ausgabe
Wenn Control-Bit 7=1:
Register-
konfiguration
C/S-Bit 7
Wenn Control-Bit 7=1:
Adresse im Control-Bit 0-5
Wenn Control-Bit 6=0: lesen
Wenn Control-Bit 6=1: schreiben
Komplexe Busklemme
Zum Buskoppler
H L
H L
