Montageanweisung für Stecker Z1003

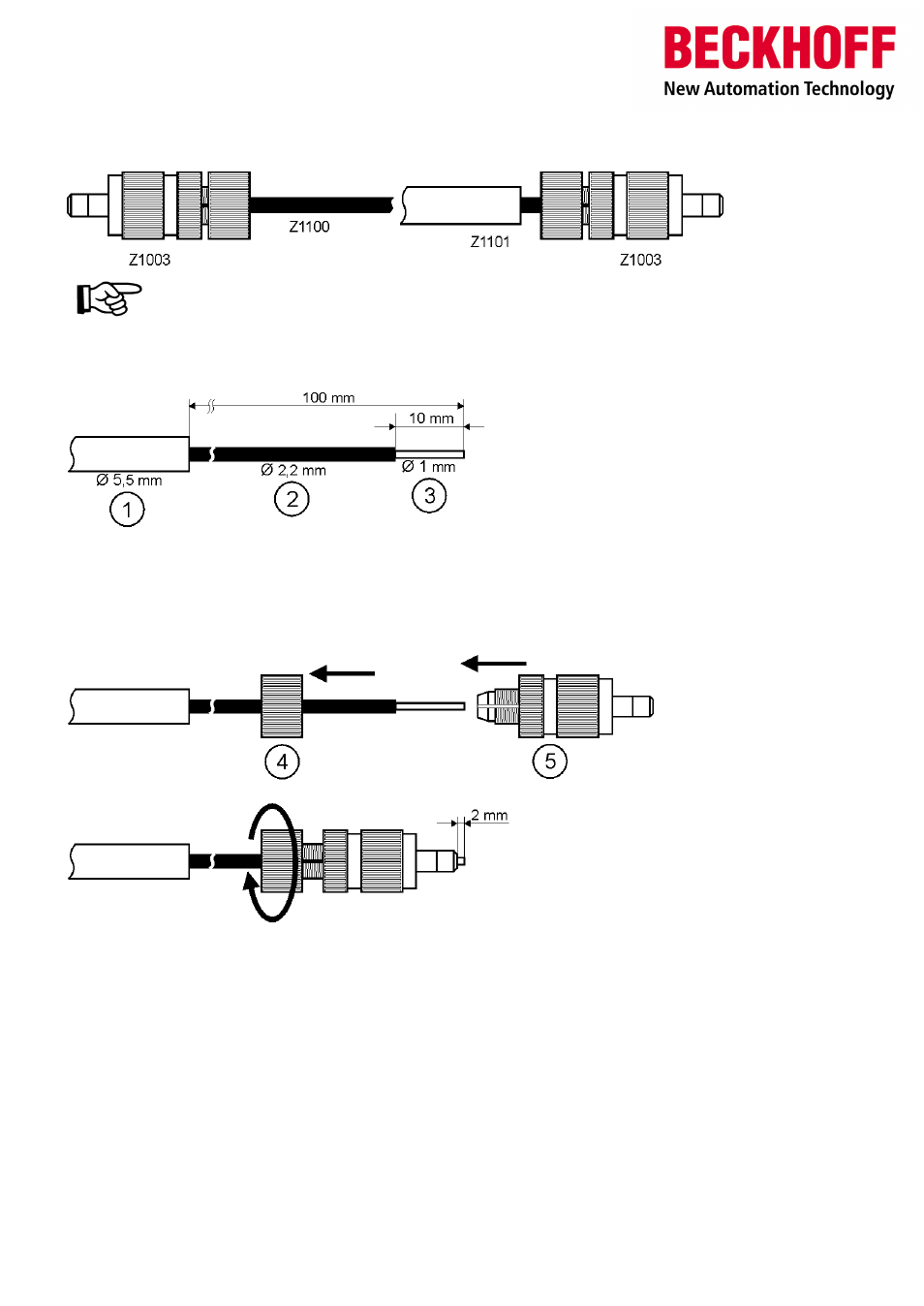

Fertigansicht
Kabelenden vorbereiten
l Kürzen Sie beim Lichtwellenleiter Z1101 zuerst den Außenmantel (1) um ca. 100 mm und schneiden Sie die darunter
liegenden Zugentlastungsfasern (gelb) mit einem scharfen Seitenschneider bündig am Außenmantel ab.
l Kürzen Sie den schwarzen Fasermantel (2) um ca. 10 mm.
Die Faser (3) darf dabei nicht verletzt werden! Verletzte Fasern verursachen eine erhöhte Kabeldämpfung.
Stecker montieren
l Schieben Sie die Verschraubung (4) auf den Lichtwellenleiter.
l Stecken Sie das Steckergehäuse (5) bis zum Anschlag auf den Lichtleiter. Die Faser soll ca. 2 mm aus der
Steckerführung herausstehen, damit eventuell in der Faserschnittfläche vorhandene Risse außerhalb des Steckers liegen
und abgeschliffen werden können!
l Ziehen Sie die Verschraubung handfest an (benutzen Sie kein Werkzeug).
Beachten Sie beim Abisolieren und bei der Montage,
l das der Lichtwellenleiter nicht geknickt und
l der minimale Biegeradius von 30 mm nicht unterschritten wird!
Lichtwellenleiter
