BECKHOFF ZB3100 - Handbuch

PROFIBUS-Busanschlußstecker bis 12 MBaud
- ZB3100 mit zuschaltbarem Abschlußwiderstand
- ZB3101 mit zuschaltbarem Abschlußwiderstand und Programmierschnittstelle

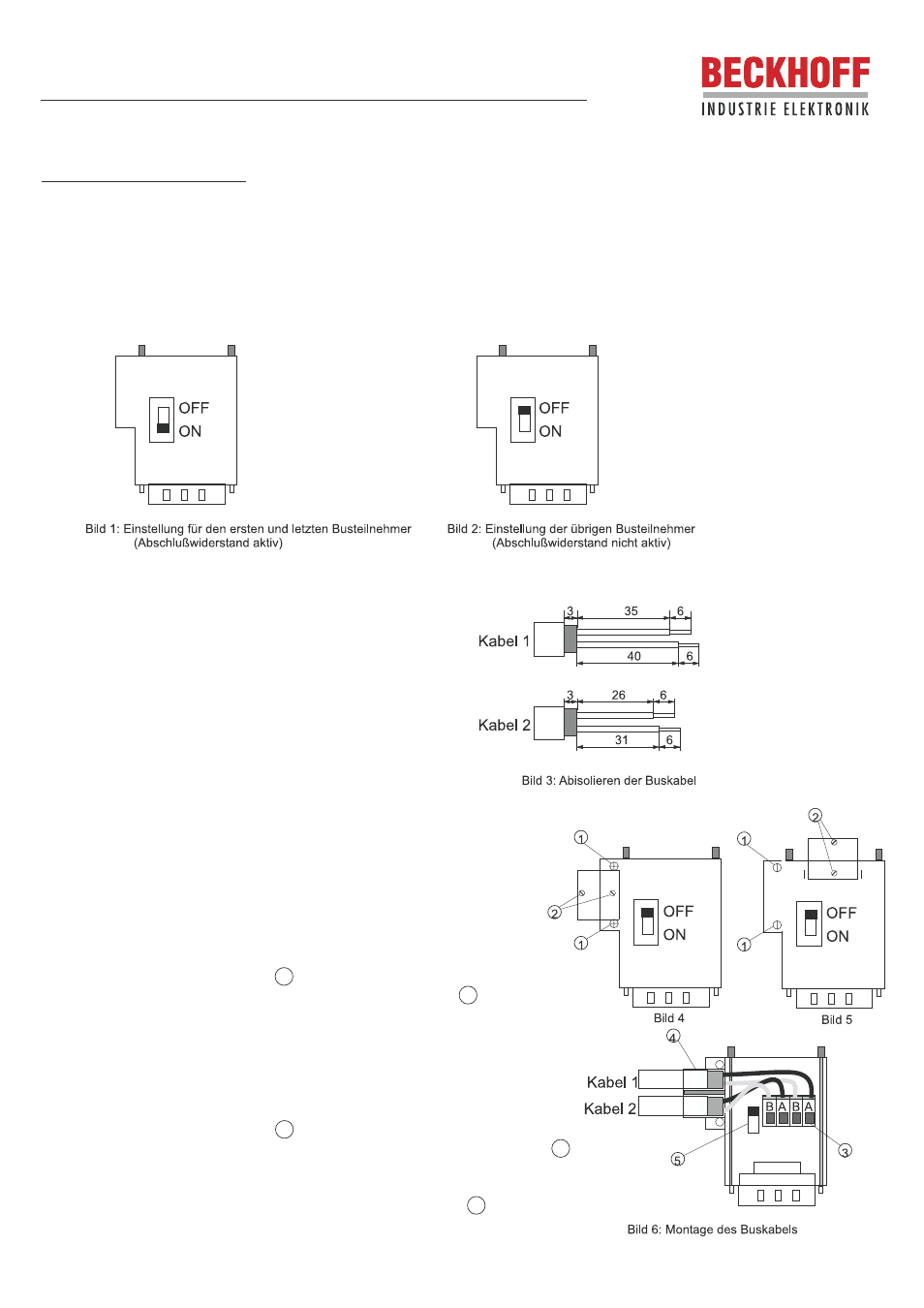

Installationsanweisung
1. Abisolieren der Buskabel
2. Montage des Buskabels
Die Profibus-Stecker ZB3100 und ZB3101 dienen zum Anschluß von Profibus-Teilnehmern am Profibus.
Der ZB3101 verfügt neben der Modulschnittstelle zusätzlich über eine Programmierschnittstelle zum
Anschluß von z.B. PG Geräten.
Hinweis:
In einem Profibus-System muß jeweils der erste und letzte Teilnehmer am Bus mit einem zugeschalteten
Abschlußwiderstand versehen werden. Der Abschlußwiderstand wird durch den Schiebeschalter im
Stecker aktiviert.
Isolieren Sie das Buskabel auf die im Bild 3 ange-
gebenen Längen ab.
Hinweis:
Zum ersten und letzten Profibus Teilnehmer führt
nur ein Buskabel.
Das Buskabel kann von oben (Bild 5) oder von der Seite
(nur ZB3100, Bild 4) in den Stecker geführt werden (Bild 6
zeigt die seitliche Einführung des Buskabels).
Bitte folgen Sie den folgenden Schritten zur Montage des
Buskabels:
1) Öffnen Sie das Gehäuse des Steckers durch lösen der
beiden Gehäuseschrauben 1 .
2) Lösen Sie die beiden Schrauben der Zugentlastung 2 .
3) Schließen Sie die Anschlußdrähte an den entsprechenden
Klemmen an (dabei sind die entsprechenden Adernpaare
immer einem Anschluß zuzordnen, z.B. schwarze Ader
Kabel 1 und schwarze Ader Kabel 2 wird an den beiden A-
Buchsen angeschlossen). Drücken Sie zum Öffnen der
Klemm-Kontakte mit einem Schraubendreher von oben in
die entsprechende Öffnung 3 .
4) Drücken Sie die beiden Kabel in die Führung der Zugentlastung 4
und schrauben Sie die beiden Zugentlastungshälften zusammen
(Achten Sie dabei bitte auf guten Kontakt der Schirmung).
5) Vergewissern Sie sich, daß sich der Schiebeschalter 5 für die
Abschlußwiderstände in der richtigen Position befindet (s.o.).
6) Schrauben Sie den Deckel wieder fest.
B
B
A
A
