BECKHOFF ZS1090-0005 - Handbuch

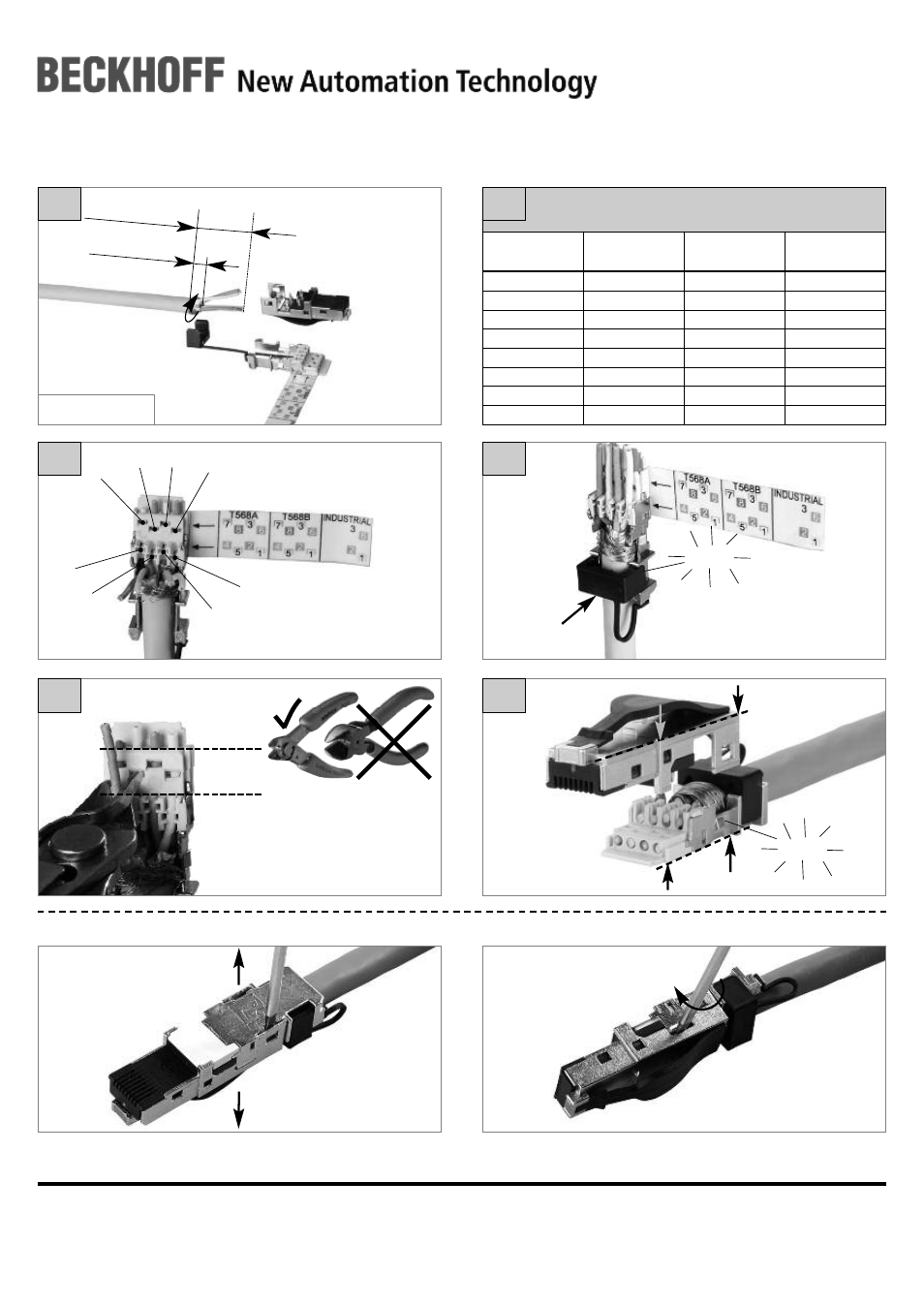

Montagehinweis /Mounting information
5985/899177-01-91
ZS1090-0005, Version 1.0
Beckhoff™ und TwinCAT™ sind Marken von Beckhoff. Informationen unterliegen Änderung und sind nur verbindlich, soweit vertraglich vereinbart.
Beckhoff Automation GmbH, Eiserstr. 5, 33415 Verl, Germany, Tel.: +49 (0) 5246 963 0, Fax.: +49 (0) 5246 963 149, http://www.beckhoff.de
Beckhoff™ and TwinCAT™ are registered trademarks of Beckhoff. Information is subject to change without notice and warranted only to the extent
agreed in the terms of contract.
Beckhoff Automation GmbH, Eiserstr. 5, 33415 Verl, Germany, Phone: +49 (0) 5246 963 0, Fax.: +49 (0) 5246 963 149, http://www.beckhoff.com
4
Anschlussbelegung/
PINassignments
PINNr./No. T568A T568B
INDUSTRIAL
(Profinet)
1 WH-GN WH-OG YE
2 GN OG OG
3 WH-OG WH-GN WH
4 BU BU -
5 WH-BU WH-BU -
6 OG GN BU
7 WH-BN WH-BN -
8 BN BN -
2
click
1
ca.5mm
about0.2in.
min.20mm
min.0.8in.
3
1
2
6
3
5
4
8
7
AWG26-22
5
bündig
abschneiden
cutflush
6
click
Demontage / Disassembly
