Betrieb
30
KL1904
4.3.1.3
Diag 3 (rot) und Diag 4 (rot)
Die LEDs Diag 3 und Diag 4 zeigen interne Klemmenfehler an.
Hinweis
Klemme einschicken
Diese Fehler führen zum Stillsetzen der Klemme. Die Klemme muss durch die
Beckhoff Automation GmbH & Co. KG überprüft werden.
LED Diag 3 (rot)
LED Diag 4 (rot)
Fehlerquelle
leuchtet blinkt
(Blink-Codes siehe unten)
µC1
leuchtet aus
µC2

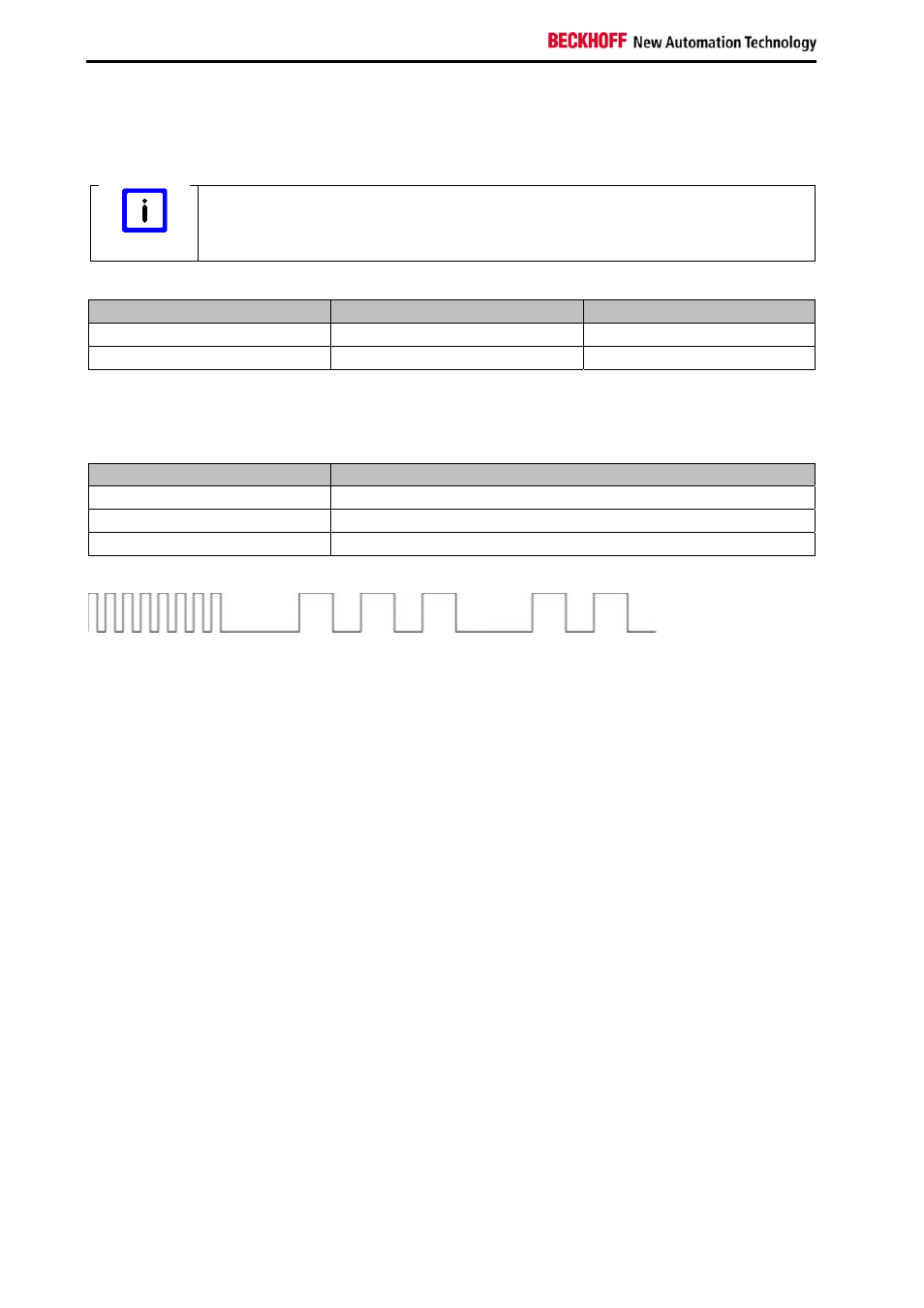

Die LED Diag 4 zeigt im Fehlerfall Blink-Codes an, die den Fehler näher beschreiben. Die Blink-Codes
sind wie folgt aufgeb
aut:
Blinkfolge
Bedeutung
Schnelles Flackern
Anfang des Blink-Codes
erste langsame Sequenz
Fehler-Code
zweite langsame Sequenz
Fehlerargument
Anfang Fehler-Code Fehlerargument
Zählen Sie nach dem schnellen Flackern die Anzahl der Blinkimpulse
in der ersten langsamen Sequenz um den Fehler-Code festzustellen
in der zweiten langsamen Sequenz um das Fehlerargument festzustellen
Nach der zweiten langsamen Sequenz wird der Blink-Code wiederholt und beginnt wieder mit dem
schnellen Flackern.
