Betrieb
18
KL2904
4.1.3 Mechanische
Installation
GEFAHR
Akute Verletzungsgefahr!
Setzen Sie das Bus-System in einen sicheren, spannungslosen Zustand, bevor Sie mit
der Montage, Demontage oder Verdrahtung der Busklemmen beginnen!
4.1.3.1 Schaltschrank
Die TwinSAFE-Klemmen müssen zum Betrieb in einen Schaltschrank oder Klemmenkasten montiert
werden, der mindestens der Schutzart IP54 nach IEC 60529 entspricht.

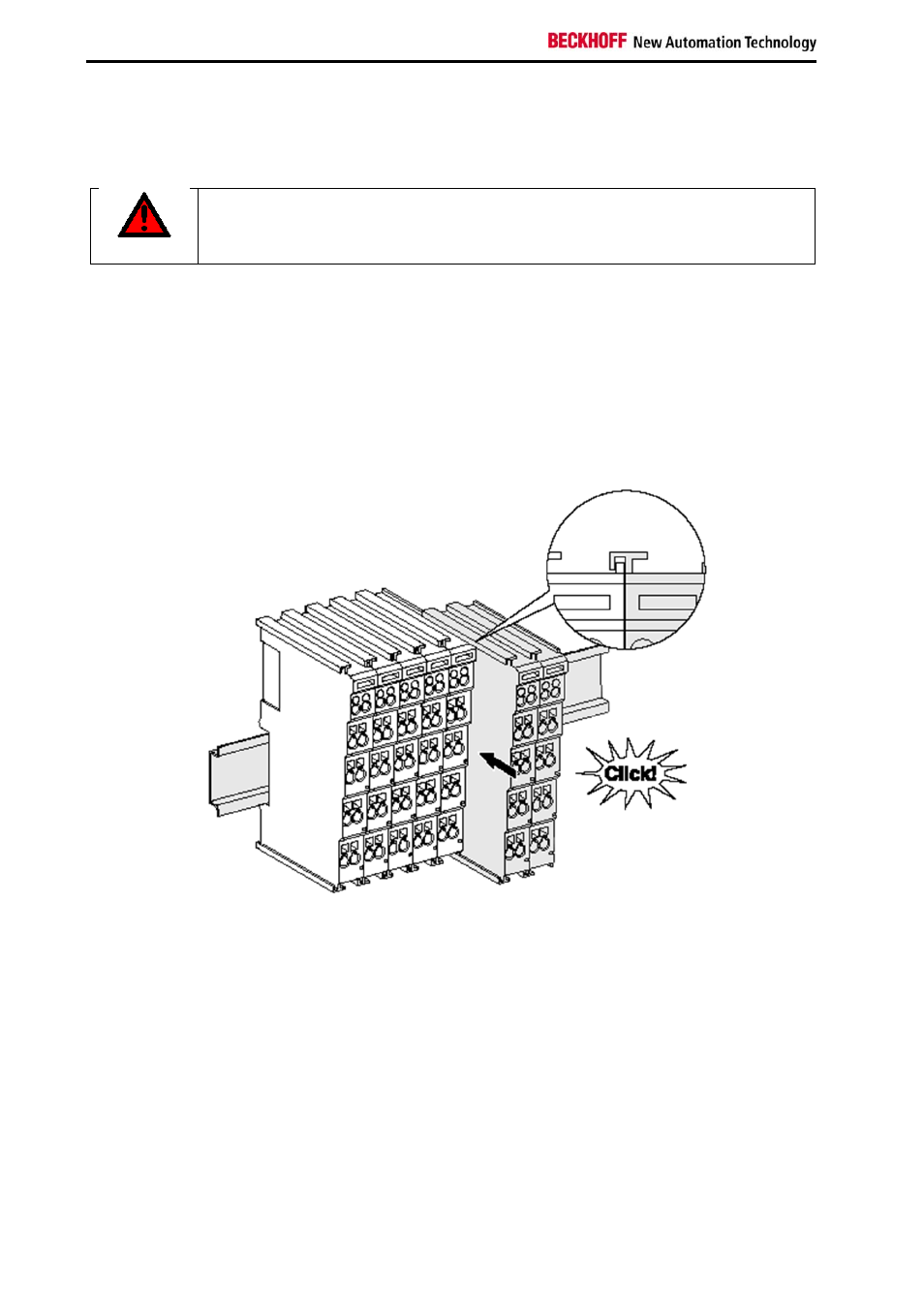

4.1.3.2 Tragschienenmontage
Montage
Die Buskoppler und Busklemmen werden durch leichten Druck auf handelsübliche 35 mm Tragschienen
(nach EN 50022) aufgerastet:
1. Stecken Sie zuerst den Feldbuskoppler auf die Tragschiene.
2. Auf der rechten Seite des Feldbuskopplers werden nun die Busklemmen angereiht. Stecken
Sie dazu die Komponenten mit Nut und Feder zusammen und schieben Sie die Klemmen
gegen die Tragschiene, bis die Verriegelung hörbar auf der Tragschiene einrastet.
Wenn Sie die Klemmen erst auf die Tragschiene schnappen und dann nebeneinander
schieben ohne das Nut und Feder ineinander greifen, wird keine funktionsfähige Verbindung
hergestellt! Bei richtiger Montage darf kein nennenswerter Spalt zwischen den Gehäusen zu
sehen sein.
3. Achten Sie bei der Montage der Busklemmen darauf, dass der Verriegelungsmechanismus der
Klemmen nicht in Konflikt mit den Befestigungsschrauben der Tragschiene gerät.
