Produktübersicht
EL9820/EL9821 3
2 Produktübersicht
Das Evaluation Kit EL9820/EL9821 besteht aus den Komponenten EL9800, der Basisplatine, der Feld-
busbriefmarke FB1111-0142 und Zubehör in Form von Kabeln, Dokumentation und der Evaluation Kit
CD.
2.1 Hardware
2.1.1 Basisplatine
Die Basisplatine EL9800 dient als Plattform für die Entwicklung von EtherCAT-Slaves. Die verschiedenen
Prozessdateninterfaces (PDI) sind in Form von Stiftleisten separat ausgeführt und ermöglichen somit eine
flexible Entwicklung komplexer EtherCAT-Slaves.

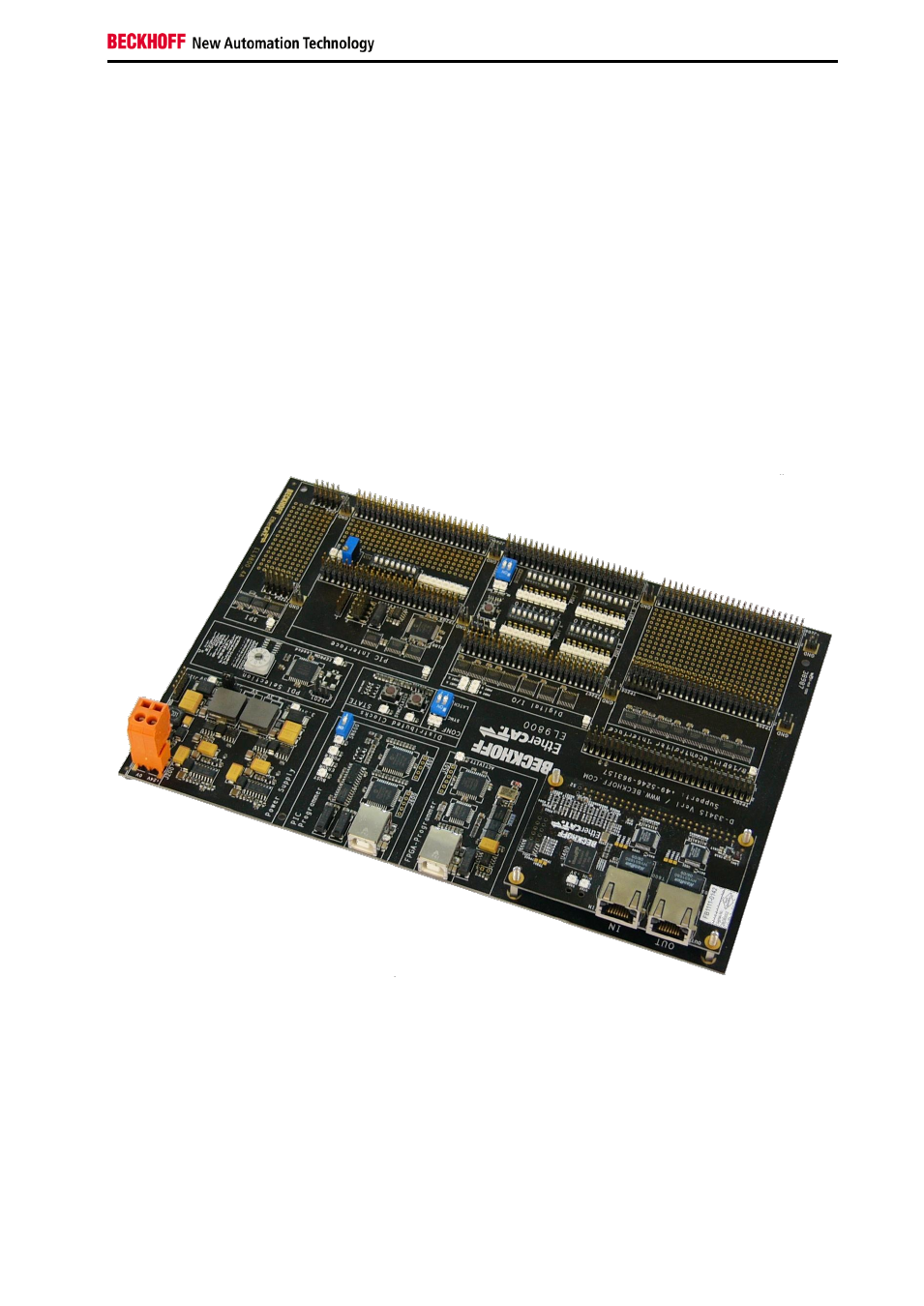

Abbildung 1 Evaluation Kit Basisplatine
Die Dokumentation der Basisplatine EL9800 liegt dem Evaluation Kit in gedruckter Form als auch auf CD
bei. Die Dokumentation kann ebenso von unseren Webseiten unter http://www.beckhoff.de heruntergela-
den werden.
