Skalierung

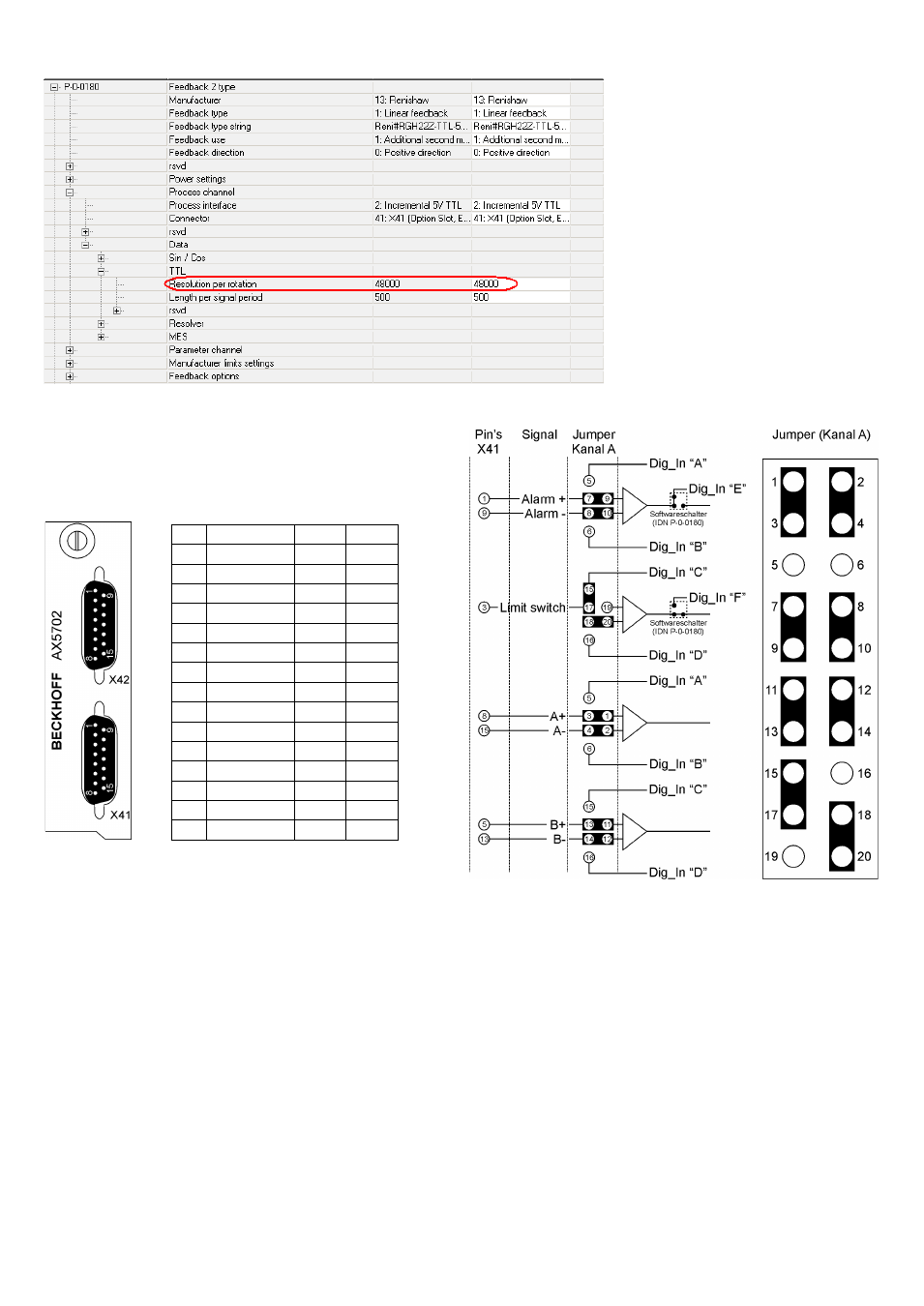

Übersicht der Buchse X41 (Kanal A) und Jumperkonfiguration
Buchse X41
Pin
Renishaw
In „C“ In „E“
1
Alarm (+)
X (+)
2
GND_5 V
3
Limit switch
X
4
U
S
_5 V
5
B+
6
n.c.
7
REF Z
8
A+
9
Alarm (-)
X (-)
10
GND_Sense
11
n.c.
12
U
S
_5 V Sense
13
B-
14
Z
15
A-
