BECKHOFF AX2090-ND50 Benutzerhandbuch
Technische dokumentation, Vorwort, Sicherheit

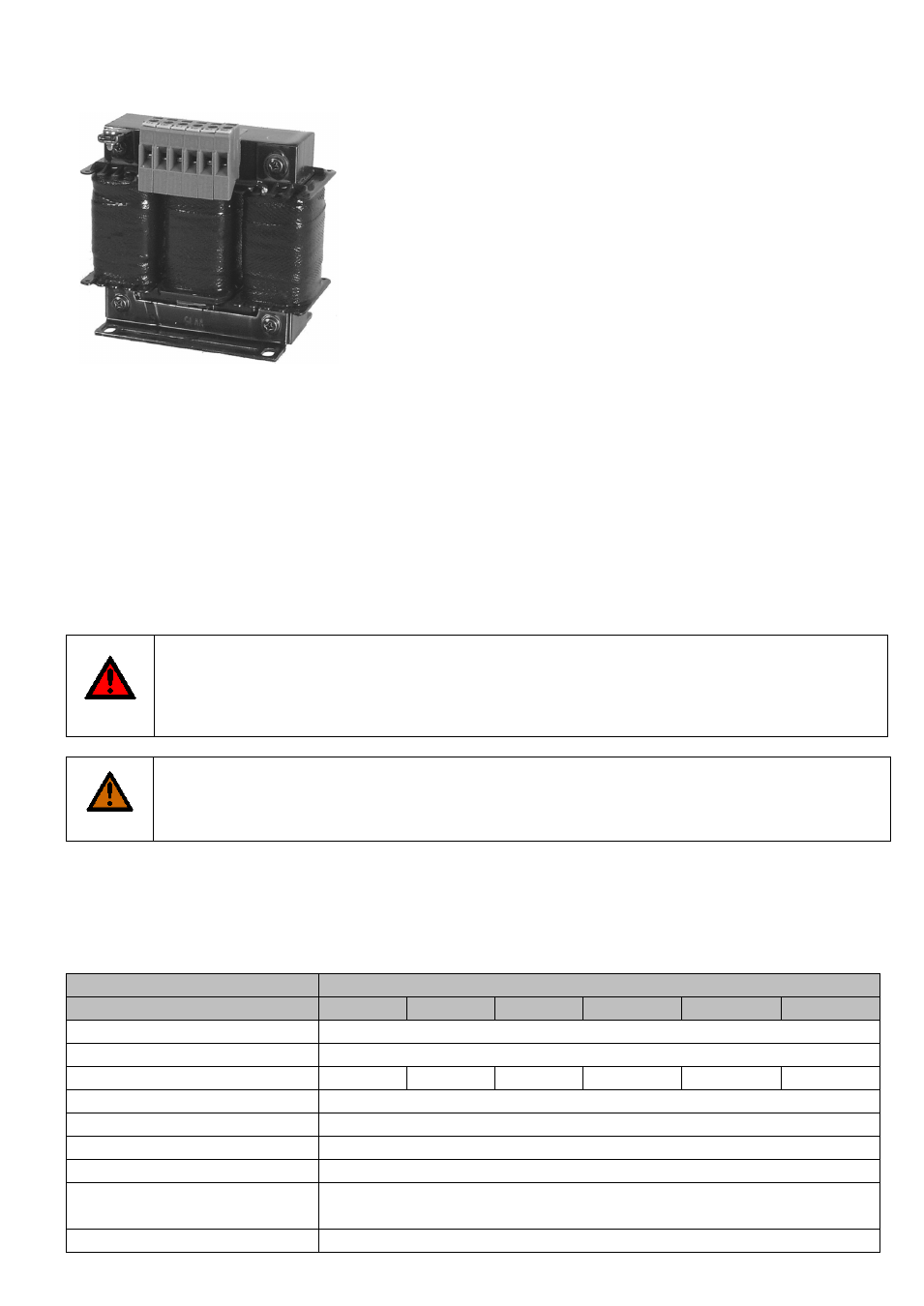

Netzdrossel (AX5160-AX5193)
BECKHOFF
Drive Technology
Technische Dokumentation
Beckhoff Automation
Hülshorstweg 20
Version:
1.0
33415 Verl
Datum:
06.01.2015
Deutschland
Sprache: DE
Artikel-Nr.: TDmlAX-2090-ND50-0000-401
Telefon: +49(0)5246/963-0
Telefax: +49(0)5246/963-198
E-Mail: [email protected]
Internet: www.beckhoff.com
Vor der Inbetriebnahme aufmerksam durchlesen!
Vorwort
Bestimmungsgemäße Verwendung
Die Netzdrosseln der Serie „AX2090-ND50“ sind ausschließlich für den Einsatz im Schaltschrankbau als
Vorschaltgerät der entsprechenden Servoverstärker der Baureihe AX5000 bestimmt. Zusammen mit dem
Servoverstärker werden sie als Komponenten in elektrische Anlagen und Maschinen eingebaut und dürfen nur dort
betrieben werden.
Sicherheit
Sicherheitsbestimmungen
Das Fachpersonal hat sicherzustellen, dass die Anwendung bzw. der Einsatz der beschriebenen Produkte alle
Sicherheitsanforderungen, einschließlich sämtlicher anwendbaren Gesetze, Vorschriften und Bestimmungen erfüllt.
GEFAHR
Akute Verletzungsgefahr durch Stromschlag!
Auch wenn der AX5000 von der Netzspannung getrennt wird, liegt an den Klemmen „X02“ des
Zwischenkreises beim AX5160/AX5172 noch
15 Min., beim AX5190/AX5191 noch 30 Min. und
beim AX5192/AX5193 noch
45 Min. lebensgefährliche Spannung an. Berühren Sie die Klemmen
auf keinen Fall innerhalb dieser Zeitspanne.
WARNUNG
Vorsicht Verletzungsgefahr!
Elektronische Geräte sind grundsätzlich nicht ausfallsicher. Bei Ausfall des Antriebssystems ist der
Maschinenbauer dafür verantwortlich, dass die angeschlossenen Motoren und die Maschine in einen
sicheren Zustand gebracht werden.
Qualifikation des Personals
Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs-
und Antriebstechnik, das mit den geltenden Normen vertraut ist. Kenntnisse der Gesetzgebung zur
Maschinensicherheit werden zwingend vorausgesetzt.
Technische Daten
AX2090-ND50-
Daten
0060
0072
0090
0110
0143
0170
Nennspannung [V AC]
460 -25% / +10%
Nennfrequenz [Hz]
50 / 60
Nennstrom [A]
60
72
90
110
143
170
(max.) Umgebungstemperatur [°C]
45 (mit Leistungsreduzierung 60)
Relative Luftfeuchtigkeit
15%...95%, Betauung nicht zulässig
Zulässiger Verschmutzungsgrad
P2 gemäß EN 61558-1
Lagertemperatur [°C]
-25...+70
Montagehöhe [m]
1000 (mit Leistungsreduzierung 4000)
(6% / 1000m)
Schutzart
IP00
