BECKHOFF AX2090-NF50 - Handbuch

Technische Dokumentation
1.0
21.11.2014
DE
TDmlAX­2090­NF50­0000­0400 Version:
Datum:
Sprache:
Bestell­Nr.:
Beckhoff Automation GmbH
Eiserstr. 5
33415 Verl
Deutschland
Telefon: +49(0)5246/963­0
Telefax: +49(0)5246/963­198
[email protected]
www.beckhoff.com
Vor der Inbetriebnahme aufmerksam durchlesen!

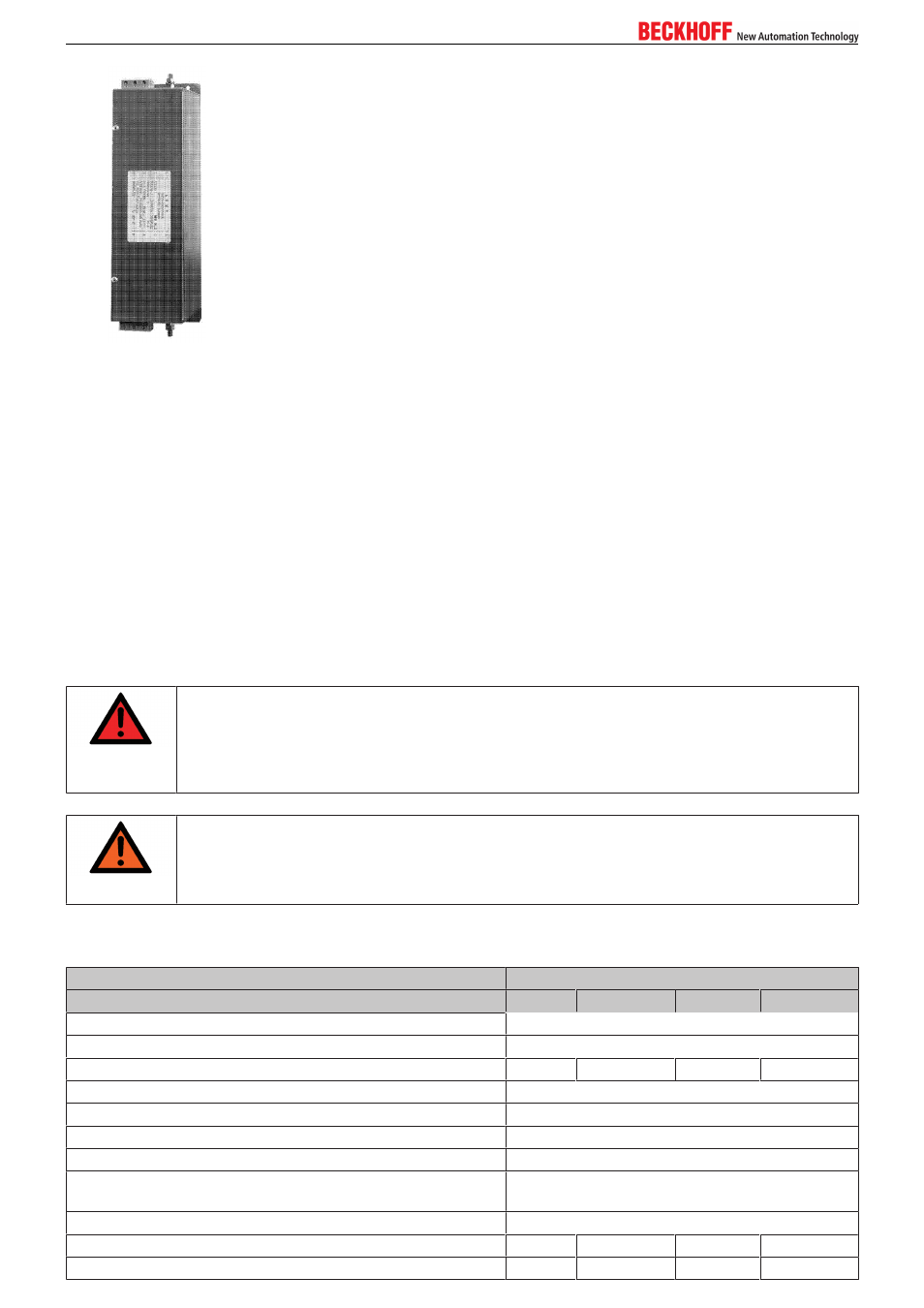

AX2090­NF50 (für AX5160­AX5193)
Bestimmungsgemäße Verwendung
Die „Netzfilter der Baureihe AX2090­NF50“ sind ausschließlich für den Einsatz im Schaltschrank als Vorschaltgerä­
te der entsprechenden Servoverstärker der Baureihe AX5000 bestimmt. Zusammen mit dem Servoverstärker wer­
den sie als Komponenten in elektrische Anlagen und Maschinen eingebaut und dürfen nur dort betrieben werden.
Sicherheitsbestimmungen und Qualifikation des Personals
Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs­, Automatisie­
rungs­ und Antriebstechnik, das mit den geltenden Normen vertraut ist. Kenntnisse der Gesetzgebung zur Maschi­
nensicherheit werden zwingend vorausgesetzt.
Das Fachpersonal hat sicherzustellen, dass die Anwendung bzw. der Einsatz der beschriebenen Produkte alle Si­
cherheitsanforderungen, einschließlich sämtlicher anwendbaren Gesetze, Vorschriften und Bestimmungen erfüllt.
GEFAHR
Akute Verletzungsgefahr durch Stromschlag!
Auch wenn der AX5000 von der Netzspannung getrennt wird, liegt an den Klemmen „X02“ des
Zwischenkreises noch lebensgefährliche Spannung an: AX5160/AX5172 = 15 Min., AX5190/
AX5191 = 30 Min. und AX5192/AX5193 = 45 Min. Berühren Sie die Klemmen auf keinen Fall in­
nerhalb dieser Zeitspanne.
WARNUNG
Vorsicht Verletzungsgefahr!
Elektronische Geräte sind grundsätzlich nicht ausfallsicher. Bei Ausfall des Antriebssystems ist
der Maschinenbauer dafür verantwortlich, dass die angeschlossenen Motoren und die Maschine
in einen sicheren Zustand gebracht werden.
Technische Daten
AX2090­NF50­
Daten 0063 0100 0150 0180
Nennspannung [V AC] 480 +10%
Nennfrequenz [Hz] 50 / 60
Nennstrom [A] 63 100 150 180
Umgebungstemperatur [°C] 45
Relative Luftfeuchtigkeit 15%...85%, Betauung nicht zulässig
Zulässiger Verschmutzungsgrad P2 gemäß EN 61558­1
Lager­ / Transporttemperatur [°C] ­25...+70 / ­40…+85
Montagehöhe [m] 1000 (mit Leistungsreduzierung 4000)
(6% / 1000 m)
Schutzart IP 20 (AX2090­NF50­0180 = IP00)
Ableitstrom [mA] 6,8 9,8 9,8 9,8
Gewicht [kg] 5,0 6,0 6,8 7,0
Netzfilter
