BECKHOFF AX2090-BW5x - Handbuch

Externer Bremswiderstand AX2090-BW5x-xxxx BECKHOFF
Drive Technology
Technische Dokumentation Beckhoff Automation GmbH
Eiserstr. 5
Version: 1.0 33415 Verl
Datum: 01.9.2009 Deutschland
Sprache: DE
Artikel-Nr.: TDdeAX-2090-BW5x-0400 Telefon:
+49(0)5246/963-0
Telefax: +49(0)5246/963-198
E-Mail: [email protected]
Internet: www.beckhoff.com
Vor der Inbetriebnahme aufmerksam durchlesen!
Vorwort
Haftungsbedingungen
Das Fachpersonal hat sicherzustellen, dass die Anwendung bzw. der Einsatz der beschriebenen Produkte alle Sicherheitsanforderungen,
einschließlich sämtlicher anwendbaren Gesetze, Vorschriften und Bestimmungen erfüllt.
Die Dokumentation wurde sorgfältig erstellt. Die beschriebenen Produkte werden jedoch ständig weiterentwickelt. Deshalb ist die Dokumentation
nicht in jedem Fall vollständig auf die Übereinstimmung mit den beschriebenen Leistungsdaten, Normen oder sonstigen Merkmalen geprüft. Keine
der in diesem Handbuch enthaltenen Erklärungen stellt eine Garantie im Sinne von § 443 BGB oder eine Angabe über die nach dem Vertrag
vorausgesetzte Verwendung im Sinne von §434 Abs. 1 Satz 1 Nr. 1 BGB dar. Falls sie technische Fehler oder Schreibfehler enthält, behalten wir
uns das Recht vor, Änderungen jederzeit und ohne Ankündigung durchzuführen. Aus den Angaben, Abbildungen und Beschreibungen in dieser
Dokumentation können keine Ansprüche auf Änderung bereits gelieferter Produkte gemacht werden.
Copyright
© Diese Anleitung ist urheberrechtlich geschützt. Jede Wiedergabe oder Drittverwendung dieser Publikation, ganz oder auszugsweise, ist ohne
schriftliche Erlaubnis der Fa. Beckhoff Automation GmbH verboten.
Bestimmungsgemäße Verwendung
Die Bremswiderstände der Baureihe AX2090-BW5x-xxxx sind ausschließlich für den direkten Einsatz an einem Servoverstärker der Baureihe
AX5000 oder am Bremsmodul AX5021 bestimmt. Zusammen mit dem Servoverstärker oder dem Bremsmodul werden sie als Komponenten in
elektrische Anlagen und Maschinen eingebaut und dürfen nur dort betrieben werden.
Lieferumfang
Der Lieferumfang umfasst folgende Komponenten:
Bremswiderstand der entsprechenden Leistungsklasse, Technische Dokumentation und Verpackung
Wenn eine der Komponenten beschädigt ist, informieren Sie umgehend das Logistikunternehmen und die Beckhoff Automation GmbH.
Sicherheit
Sicherheitsbestimmungen
Das Fachpersonal hat sicherzustellen, dass die Anwendung bzw. der Einsatz der beschriebenen Produkte alle Sicherheitsanforderungen,
einschließlich sämtlicher anwendbaren Gesetze, Vorschriften und Bestimmungen erfüllt.
GEFAHR
Vorsicht Lebensgefahr!
Auch wenn der AX5000 von der Netzspannung getrennt wird, liegt an den Klemmen „X02“ des Zwischenkreises noch mindestens
5 Minuten lebensgefährliche Spannung an. Berühren Sie die Klemmen auf keinen Fall innerhalb dieser Zeitspanne.
WARNUNG
Vorsicht Verletzungsgefahr durch heiße Oberflächen!
Die Gehäuseoberfläche des Bremswiderstands kann über 200 °C heiß werden. Stellen Sie sicher, dass das Gehäuse unter 40 °C
abgekühlt ist, bevor sie es berühren.
Haftungsausschluss
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software-Konfigurationen ausgeliefert.
Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den
Haftungsausschluss der Beckhoff Automation GmbH.
Qualifikation des Personals
Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit
den geltenden Normen vertraut ist. Kenntnisse der Gesetzgebung zur Maschinensicherheit werden zwingend vorausgesetzt.
Produktbeschreibung
Achtung
Vorsicht Zerstörung der Geräte
Der Bremswiderstand darf nur an einzelne AX5000 oder am Bremsmodul AX5021angeschlossen werden und auf keinen Fall in
einem Antriebsverbund ohne das Bremsmodul AX5021 betrieben werden, da er sonst durch Überlastung zerstört werden könnte.

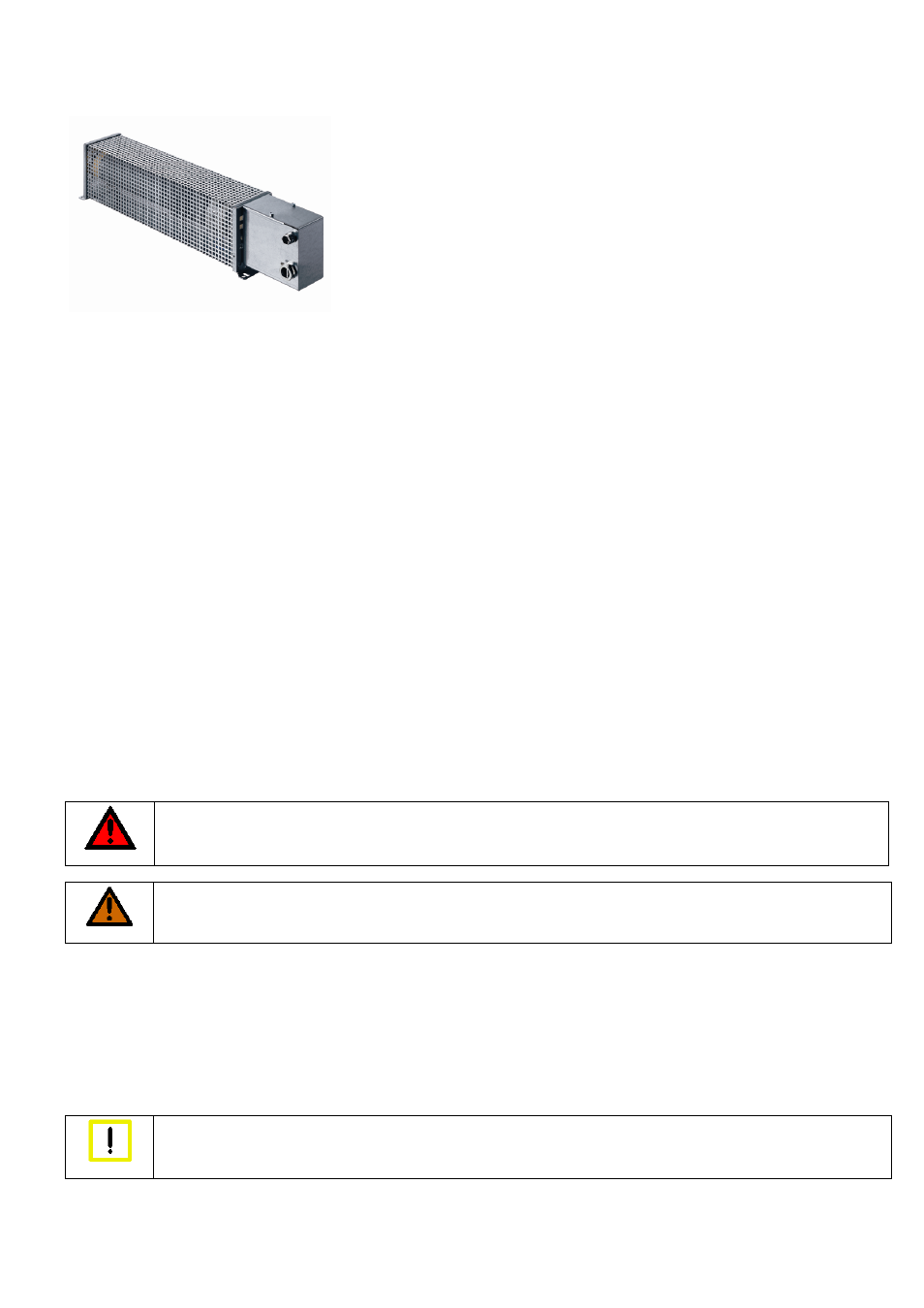

Die externen Bremswiderstände der Baureihe AX2090-BW5x-xxxx sind dazu geeignet, die beim Bremsen eines Servomotors anfallende
generatorische Energie in Wärme umzuwandeln. Die entsprechenden Dauerleistungen und Spitzenleistungen der Baureihe decken ein breites
Anwendungsspektrum ab. Der eingebaute Temperaturschalter ermöglicht es, durch Auswertung im AX5000 oder in der SPS, umgehend auf eine
Überlastung des Bremswiderstands zu reagieren. Sämtliche Bremswiderstände der Baureihe AX2090-BW5x-xxxx haben eine UL- und CSA-
Zulassung.
