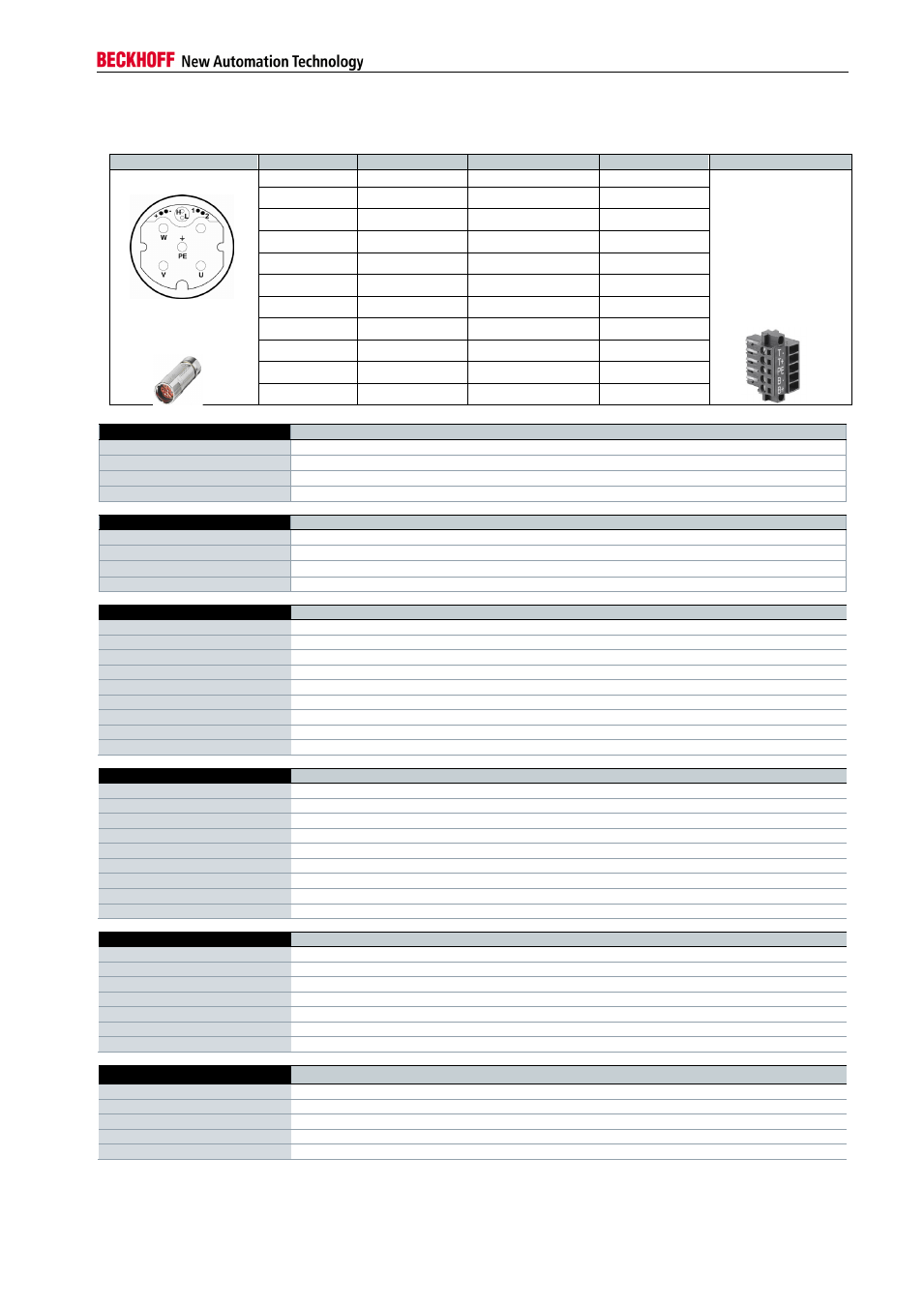

Motorleitung ZK4504-8027-zzzz*
Katalogdaten
Katalogtext 10 mm² mit M40-speedtec® Stecker, hochdynamisch für Schleppketteneinsatz
Servomotor AM8x6x ab Wicklungscode “Q” und AM807x
Servorverstärker AX5000 (60 A)
Kurzbeschreibung (4x10,0 mm² + (2x1,5mm²) + (2xAWG22))
Elektrische Daten bei 20°C
Max. Betriebsspannung 1000 VAC (UL)
Leiterwiderstand ≤ 55,0 Ω/km (AWG22) / ≤ 13,3 Ω/km (1,5 mm²) / ≤ 1,91 Ω/km (10 mm²) gem. DIN EN 50395
Isolationswiderstand ≥ 500 MΩ x km gem. DIN EN 50395
Betriebskapazität bei 800 Hz Ader / Schirm ≤ 150 pF/m (10 mm²) gem. EN 50289-1-5
Mechanische Eigenschaften
Außendurchmesser D 20,9 ± 0,5 mm
Min. Biegeradius 10 x D
Max. Verfahrgeschwindigkeit 240 m/min
Max. Beschleunigung 30 m/s² (bei 5 m Verfahrweg)
Max. zulässiger Verfahrweg 20 m horizontal / 5 m vertikal
Max. Torsion ± 30°/m
Max. Biegezyklen 5 Mio.
Umgebungstemperatur Betrieb -20°C bis +60°C
Schirmüberdeckung optisch >85 %
Eigenschaften der Leitung
Material Außenmantel TPU, flammwidrig, halogenfrei
Farbe Orange, ähnlich RAL 2003
Leitungsgewicht 0,76 kg/m
RoHS konform Ja
Silikonfrei Ja
Halogenfrei DIN VDE 0472 T815
Flammwidrig IEC 60332-1-2 / UL758 cable flame test
Ölbeständigkeit Außenmantel HD 22.10 Anhang A / DIN EN60811-2-1
UL Approbationen UL758 (AWM) Style 21223 (Mantel) und Style 10492 (Ader)
Eigenschaften des Motorsteckers
Gehäuse Messing, Zinkdruckguss; vernickelt und chromatiert
Überwurfmutter Messing, Zinkdruckguss; vernickelt
Kontakte Messing, vergoldet
Dichtung FPM/HNBR (Viton)
Klemmring Messing vernickelt
Schutzart IP 65 im verschraubten Zustand (gemäß IEC 60529)
Steckzyklen Min. 500
Eigenschaften des AX5000 Stecker
Kontaktmaterial Cu-Leg
Kontaktoberfläche verzinnt
Isolierkörper PBT
Zulassungen CSA, UL 1059
RoHS konform
*Nach DIN EN 60204-1 nur zulässig für 52 A Dauerstrom!
Am AX5000 (60 A) nur zur Ausnutzung der Spitzenstromkapazität zulässig!
Steckverbinder Kontakt Funktion Aderkennzeichnung Kontakt Steckverbinder
Ansicht: Steckseitig
U U schwarz / 1
Aderendhülsen,
Schirmfenster,
Thermo/Bremse
V V schwarz / 2
W W schwarz / 3
PE PE grün/gelb
N n. c. n.c.
+ Bremse + schwarz / 5 Bremse +
- Bremse - schwarz / 6 Bremse -
1 n. c. n. c.
2 n. c. n. c.
H OCT + / Temp. + weiß OCT + / Temp. +
L OCT - / Temp. - blau OCT - / Temp. -
