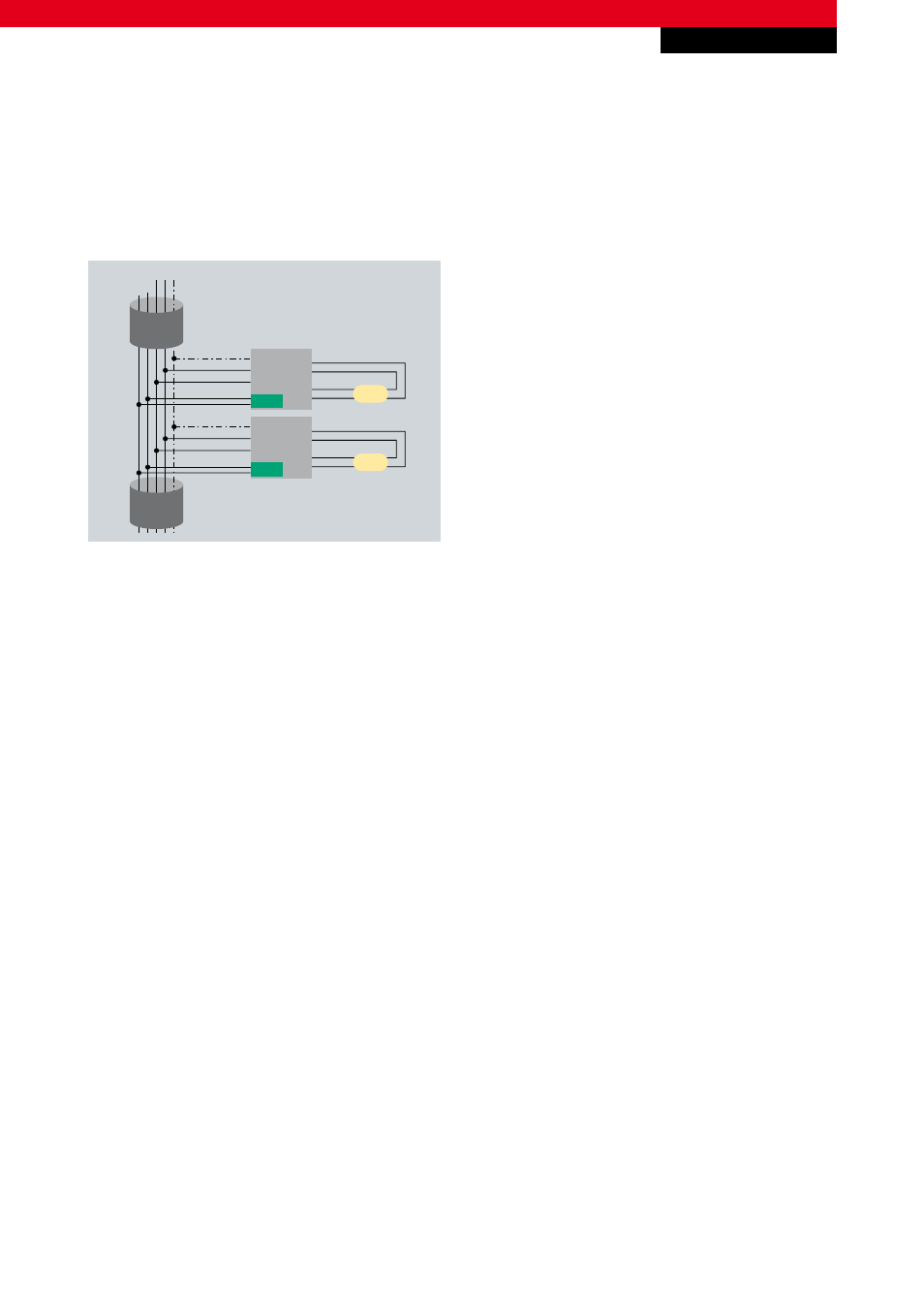

Abb. 5 Spannungsversorgung der DALI-Teilnehmer
8.
DALI-Master-Busklemme KL6811 mit integriertem Netzteil
Die KL6811 erlaubt den Anschluss von bis zu 64 DALI-Slaves und ist hervorragend geeignet zur Ansteuerung von EVGs. Schon
mit einfachen Standard-Tastern können Beleuchtungsanlagen geschaltet und gedimmt werden, da die Signale innerhalb des
Controllers verknüpft werden. Die KL6811 von Beckhoff arbeitet feldbusunabhängig und kann auch als DSI-Master eingesetzt
werden. DSI ist der Vorläufer von DALI und basiert auf einem seriellen Übertragungsverfahren.
Für den Betrieb der DALI-Slaves sind keine weiteren Komponenten notwendig, da die KL6811 ein integriertes 24-V-DC-
Netzteil mit galvanisch getrennter Ausgangsspannung enthält (siehe Abb. 6). Netzteil und DALI-Spannung sind klemmenintern
verbunden, sodass nur eine Leitung mit zwei Adern (DALI+, DALI-) von der Klemme abgeführt werden muss. Das integrierte
Netzteil ist für 64 Teilnehmer mit einer Stromaufnahme von je 2 mA ausgelegt und kann bei Bedarf auch abgeschaltet werden,
falls die DALI-Teilnehmer über ein externes Netzteil versorgt werden.
