2 Übersicht
2.1 Eigenschaften
Das CB3052 ist ein hochkomplexes 3,5-Zoll-Board mit der Funktionalität eines Motherboards. Es basiert
auf dem Intel® 4 Series Chipsatz GS45 in Verbindung mit dem ICH9M-E-Chip (SFF). Als Prozessoren
sind verschiedene Modelle der Core™2-Duo- bzw. Celeron®-M-Baureihen von Intel® verfügbar.
Modernste DDR3-Technologie ermöglicht einen Speicherausbau von bis zu 8 GByte (DDR3-1066) über
SO-DIMM204. Neben einem PCI-Express-Bus steht auch ein Mini-PCI-Bus zur Verfügung sowie
zusätzliche Peripherie wie vier serielle Schnittstellen, zwei Gigabit-LAN-Anschlüsse, Ton-Ein- und
-Ausgang, acht USB-Schnittstellen, CRT-und TFT-Anschluss, einen IDE- und zwei SATA-Anschlüsse.
Außerdem verfügt das Board in einingen Produktvarianten über einen Touchscreen-Anschluss.

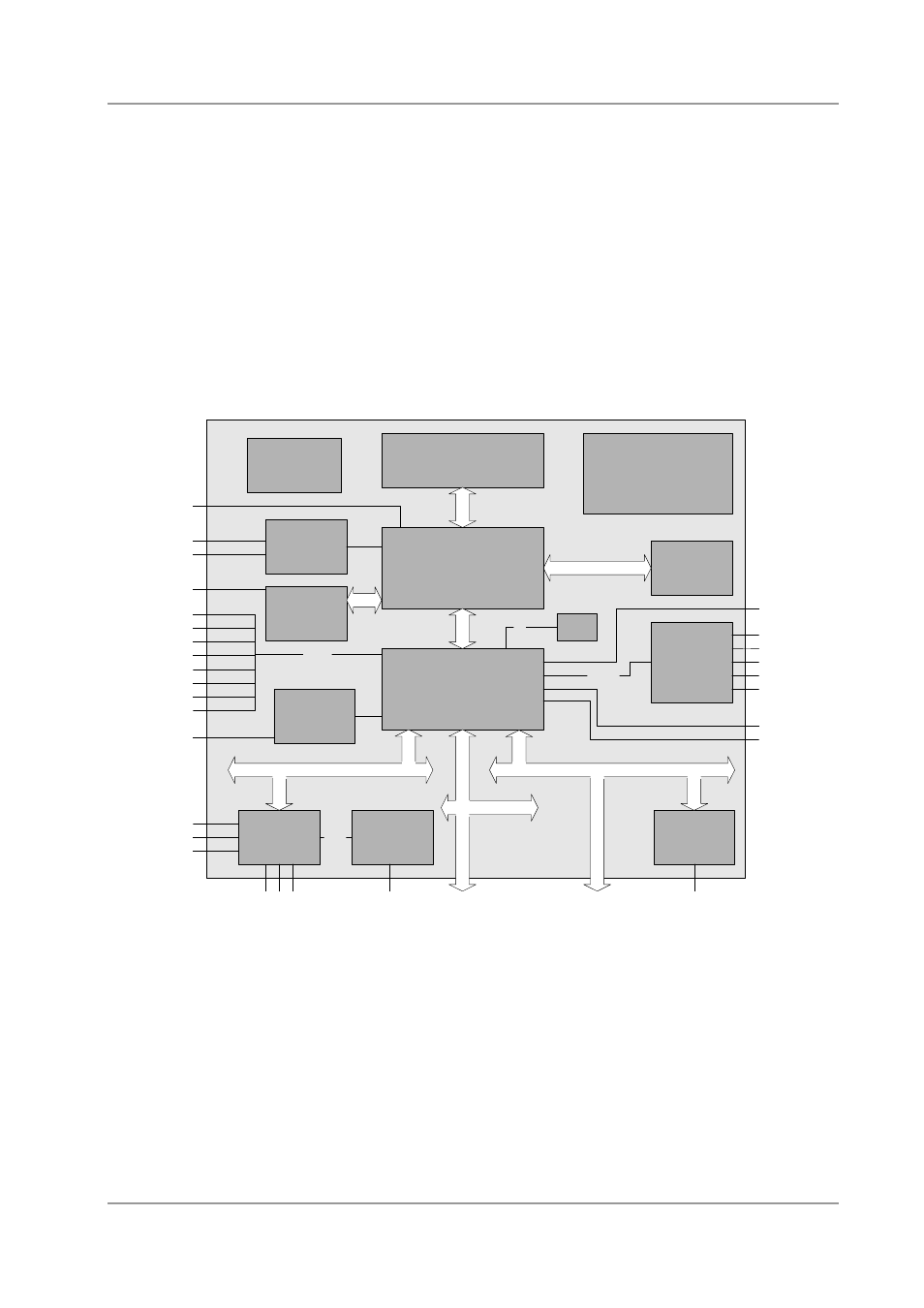

ICH9M-E
Intel® 82801IUX
SMSC®
SCH3114
LPC
PCI
Intel®
82574L
2x
SoDIMM204
DDR3-1066
MEMORY
Power
VCCCore; VTT; DDRVTT
1,5V; 1,8V; 2,5V; 3,3V
Clock
ICS9LPRS501
BIOS
MS
SATA1
RealTek®
ALC885/889
HDA Link
KB
USB1
USB2
USB3
m
P
C
I
L
A
N
2
USB4
C
O
M
3
C
O
M
1
Intel® Core™2 Duo,
Celeron® M
H
O
S
T
CRT
DVI/HDMI
GMCH
Intel® GS45
D
M
I
USB 2.0
SPDIF i
SPDIF o
USB5
USB6
USB7
USB8
Intel®
82567
LAN1
SATA2
PCIe (x1 / x4)
SMBus
P
C
Ie
JMicron®
JMB363-LG
C
O
M
2
Elotouch®
COACh3
COM4
T
o
u
c
h
2x Fan
2x
Chrontel®
CH7318C
DVI/HDMI
MIC
LINE
OUT
SPI
PCIe
IDE
o
Prozessor wahlweise Intel® Celeron® M, Intel® Core™2 Duo
o
Chipsatz Intel® GS45 und Intel® ICH9M-E (SFF)
o
2 SO-DIMM204-Steckplätze für bis zu 8 GByte DDR3-1066
o
Vier serielle Schnittstellen COM1 bis COM4
o
2 LAN-Anschlüsse Ethernet 10/100/1000 (Base-T)
o
IDE-Schnittstelle
o
Zwei SATA-Anschlüsse
o
PS2-Keyboard- und -Maus-Schnittstelle
o
Acht USB-2.0-Schnittstellen
o
AWARD® BIOS 6.10
