1. Funktionsbeschreibung Hardware

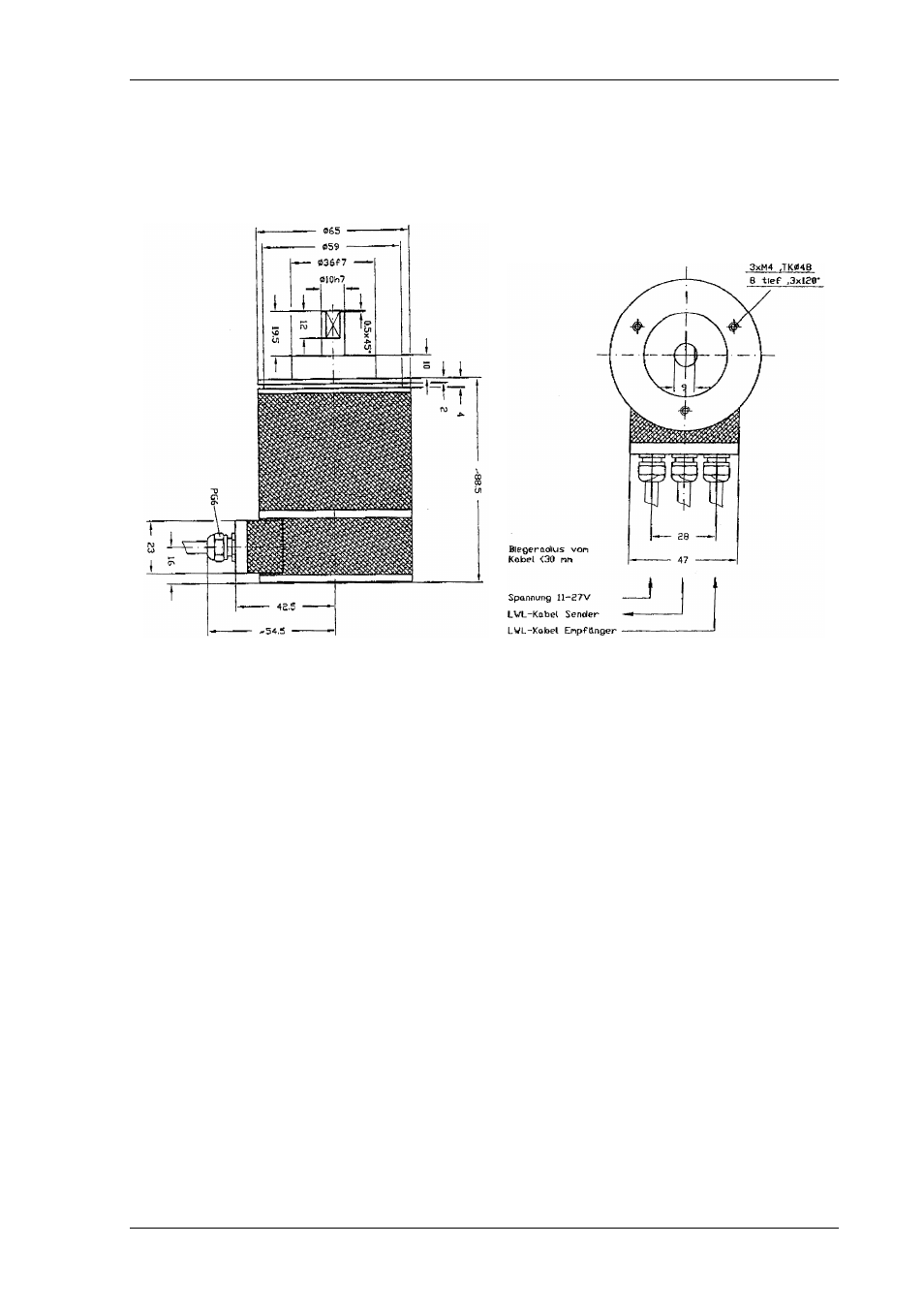

M3200
Der Incremental-Encoder M3200 gibt den Istwert einer Achse über den II/O-Lightbus an den
steuernden Industrie PC zurück.
Alle Digitalfunktionen sind in einem einzigen Peripherie-Controller (LCA-Schaltkreis)
integriert :
-
24-Bit-UP/DOWN-Counter mit Frequenzen bis zu 1 MHz
-
Eingang "Counter disable"
-
24-Bit-Latch für den Zählerstand beim Nullimpuls
-
Quadraturdecoder 1, 2 oder 4-fach Auswertung
-
Anschluß an das II/O-Lightbus System mit allen Funktionen:
.
adressieren, Interrupt, Adr. zählen, Sendeintensität verringern,
.
Cycle- und Error-LED
-
Lese- , Setz- und Aktivierbefehle für Zähler- und Nullimpuls-Register über II/O-
Lightbus
