Montage und Verkabelung
CU2608 15

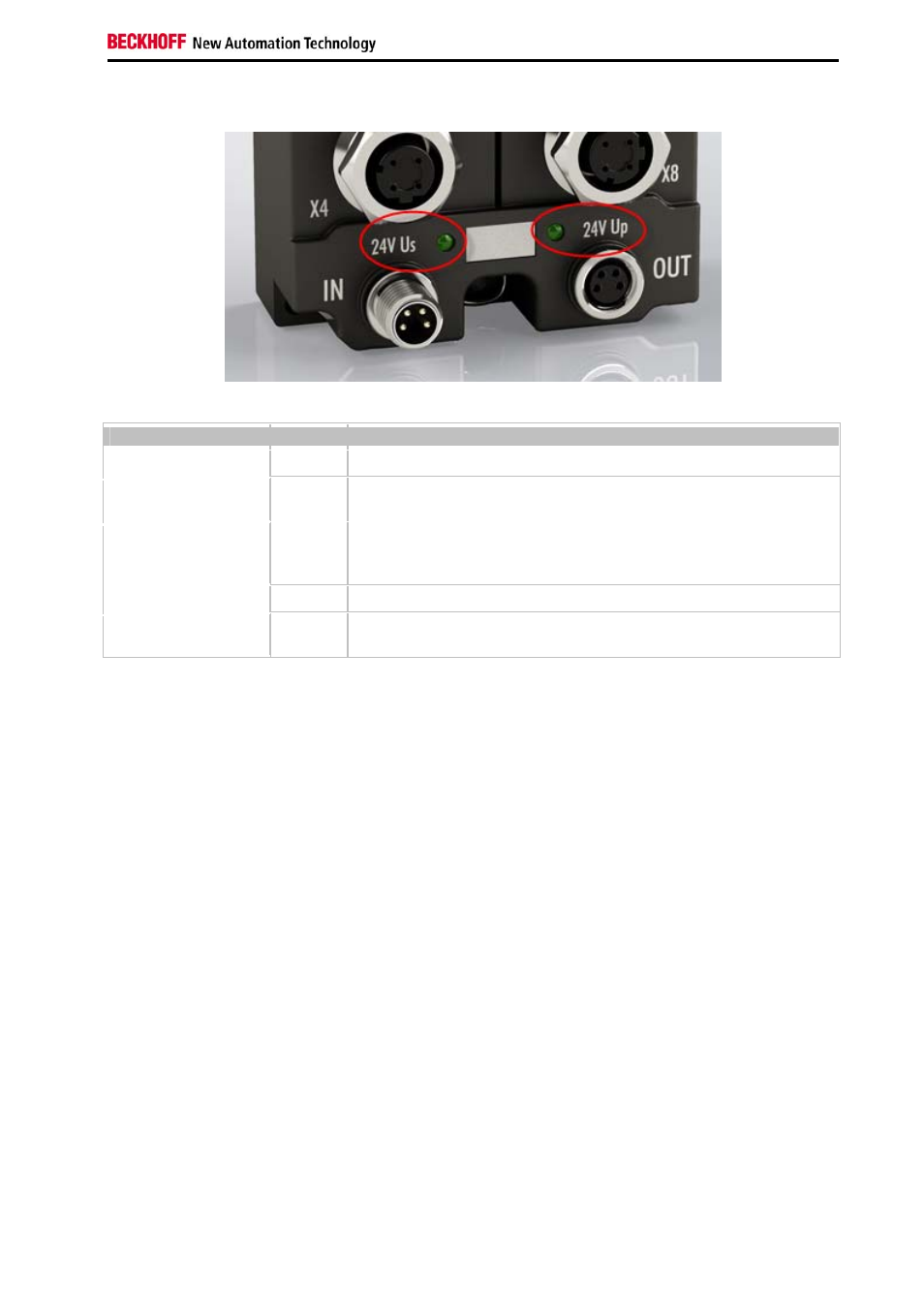

Versorgungsspannung
LED Anzeige Bedeutung
aus Versorgungsspannung Us nicht vorhanden
leuchtet
grün Versorgungsspannung Us vorhanden
24V Us
(Steuerspannung)
leuchtet
rot Wegen Überlastung (Strom > 0,5 A) wurde die aus Versorgungsspannung
Us erzeugte Sensorversorgung für alle daraus gespeisten Sensoren
abgeschaltet.
aus Versorgungsspannung Up nicht vorhanden 24V Up
(Peripheriespannung)
leuchtet
grün Versorgungsspannung Up vorhanden
Die Peripheriespannung Up wird in der CU2608 nicht benötigt, sondern nur durchgeleitet.
