1-9

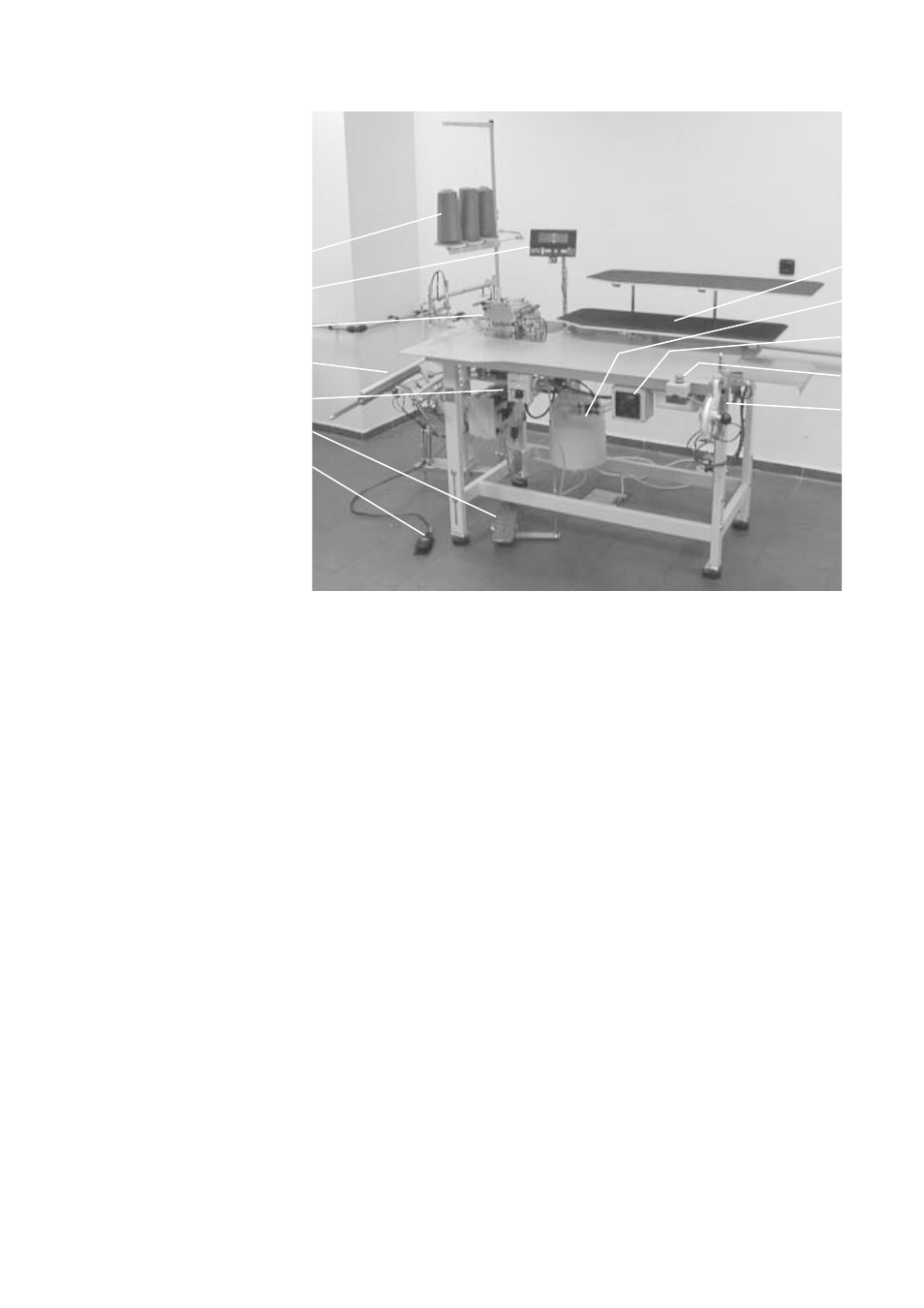

2.5 Aufbau der Maschine
1 Garnständer
2 Bediengerät
3 Nähkopf
4 Stapler
5 Haupt-/Not-Aus-Schalter
6 Fußschalter Maschinenablauf
7 Fußschalter Stapler öffnen
8 Vorlegetische
9 Auffangkorb für abgesaugte Nähreste
10 Temperaturvorwahl / -anzeige Klebestation
11 Klebetaste
12 Klebestation
Nähere Informationen zu den einzelnen Komponenten der Maschine entneh-
men Sie bitte den nachfolgenden Kapiteln.
2.6 Technische Daten
Maße (LxBxH) 2.000 x 860 x 1.760 mm
Tischhöhe 930 ... 1.200 mm (verstellbar)
Gewicht 125 kg
Elektroanschluß 220 V Wechselstrom
Luftanschluß min. 5 bar
Leistungsaufnahme 0,7 kW
Luftverbrauch ca. 20 NL/AT
1
2
3
4
5
6
7
8
9
10
11
12
