Beisler 1225-5 - Handbuch (Seite 71)

2.5 Presserfuß
2.5.2 Presserfußhub Oberteil EX5204
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Presserfußhub nur bei ausgeschalteter Nähanlage prüfen und
einstellen.
Regel

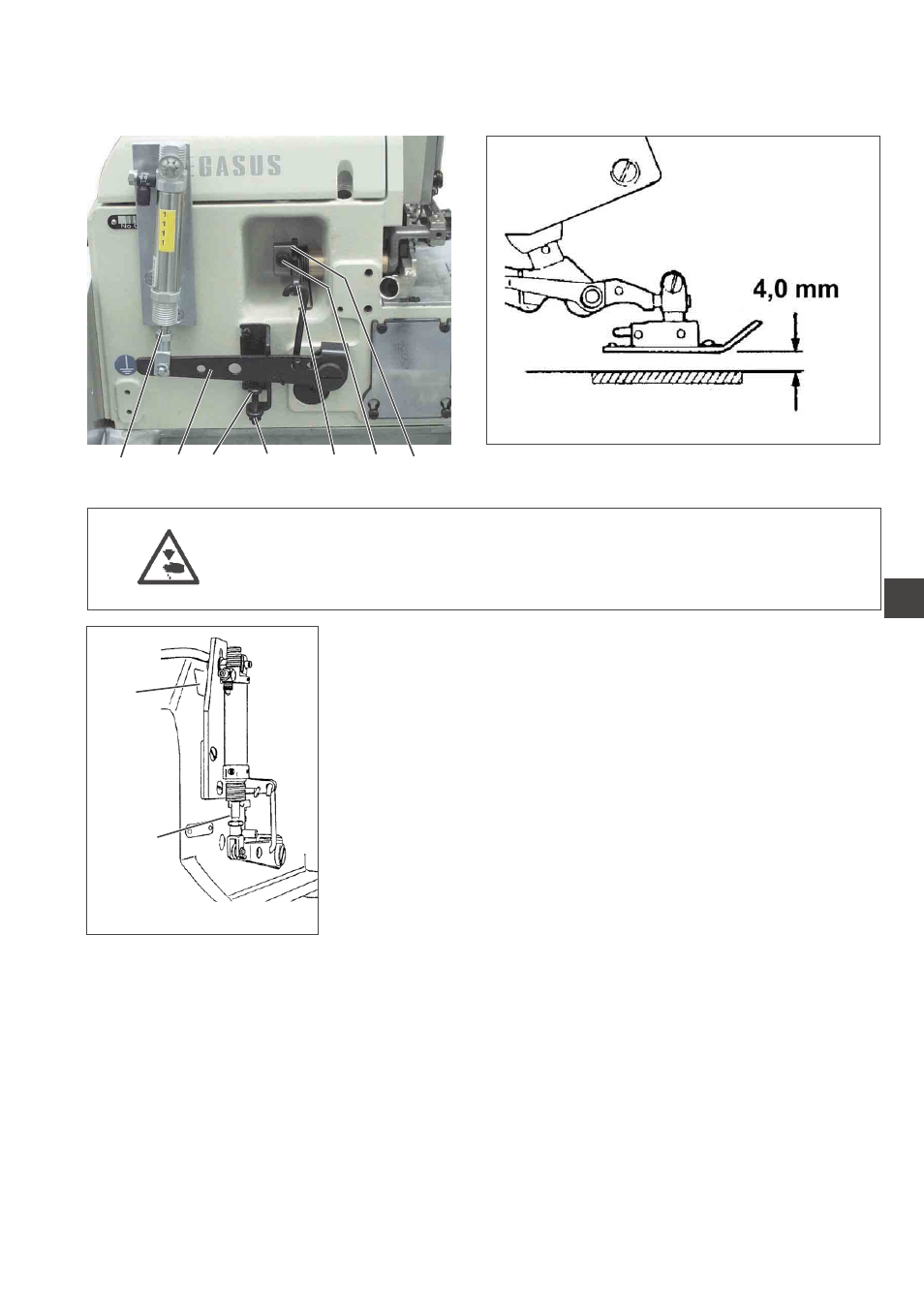

Bei ausgefahrener Kolbenstange 7 soll der Hebel 6 an der Schraube 5
anliegen und der Durchgangsraum unter den Nähfüßen soll 4 mm
betragen.
Korrektur
–
Konterutter 4 lösen und Schraube 5 ganz nach unten drehen.
– Nähfuß einschwenken.
– Handrad in Drehrichtung drehen, bis die Zähne des Transporteurs
unterhalb der Stichplattenoberkante stehen.
– Schraube 2 lösen und Ring 1 bis zum Anschlag nach hinten
drücken.
– In dieser Stellung Schraube 2 festdrehen.
Darauf achten, dass Ring 1 und Hebel 3 kein axiales Spiel haben.
– Hebel 6 so weit nach unten drücken, bis zwischen Nähfuß und
Stichplatte ein Abstand von ca 4 mm besteht.
– In dieser Stellung Schraube 5 an Hebel 6 zur Anlage bringen und
kontern.
Hinweis
Falls Hebel 6 bei ausgefahrener Kolbenstange 7 des Zylinders nicht an
Schraube 5 anliegt, wie folgt vorgehen:
–
Mutter 8 lösen.
– Zylinder 1 entsprechend verschieben.
– Mutter 8 festdrehen.
13
3
7 6 5 4 3 2 1
7
8
