1-13
5 Komponenten der Maschine
Die Maschine besteht aus mehreren Komponenten, die entsprechend ihrer
Funktion angeordnet sind:
1. Ständer für Stoßband- und Garnrollen;
2. Bandabzugsgerät (Option) unterhalb des Stoßbandrollenständers;
3. Bediengerät oberhalb des Arbeitstisches;
4. Nähkopf mit Bandvorschubgerät, Schneidevorrichtung und Auszackvor-
richtung (Option);
5. Haupt-/Not-Aus-Schalter zum Ein- und Ausschalten der Maschine;
6. Auffangbehälter für die abgesaugten Kettfäden und Nähreste;
7. Fußschalter zum Auslösen des Programmablaufes.
5.1 Ständer für Stoßband- und Garnrollen
Diese Maschine ist mit mehreren Ständern zur Aufnahme von Stoßband- und
Garnrollen ausgestattet. Hierdurch ist ein schneller Wechsel zwischen
unterschiedlichen Farben und Ausführungen möglich.
Garnrollen werden auf die Halterungen aufgesteckt, bei den Halterungen für
Stoßbandrollen ist zusätzlich ein Rollenhalter angebracht, der aufgesteckt
und abgezogen werden kann.

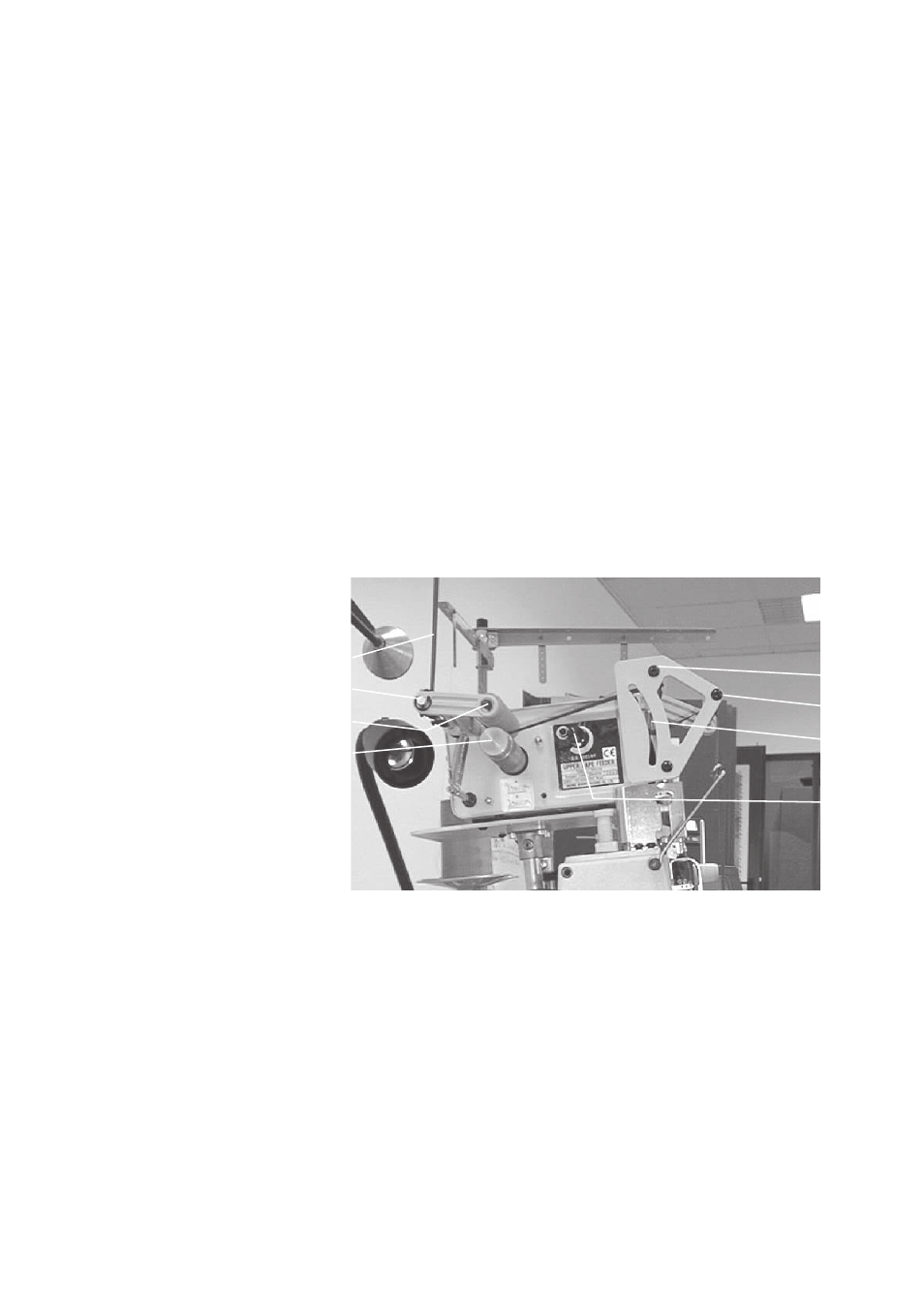

5.2 Bandabzugsgerät (Option)
1
2
3
4
5
6
7
8
Mit dem Bandabzugsgerät (Option) wird ein absolut spannungsfreier Einlauf
des Stoßbandes in die Maschine erreicht.
Das Stoßband (1) läuft um die Umlenkrolle (2) herum und wird zwischen
Andruckrolle (3) und Antriebsrolle (4) hindurchgeführt. Danach läuft es um
die Umlenkrolle (5) herum, am Bügel (7) des Zugschalters vorbei und über
eine letzte Umlenkrolle (6) aus dem Bandabzugsgerät heraus.
Wird nun Stoßband vom Bandvorschubgerät am Nähkopf eingezogen, wird
der Bügel (7) des Zugschalters nach oben gedrückt und schaltet dabei einen
Kontakt. Die Antriebsrolle (4) beginnt zu laufen und transportiert Stoßband,
bis der Zugschalter wieder ausgeschaltet wird.
Am Potentiometer (8) können Sie die Dauer einstellen, wie lange die An-
triebsrolle (4) nach dem Ausschalten des Zugschalters nachlaufen soll.
