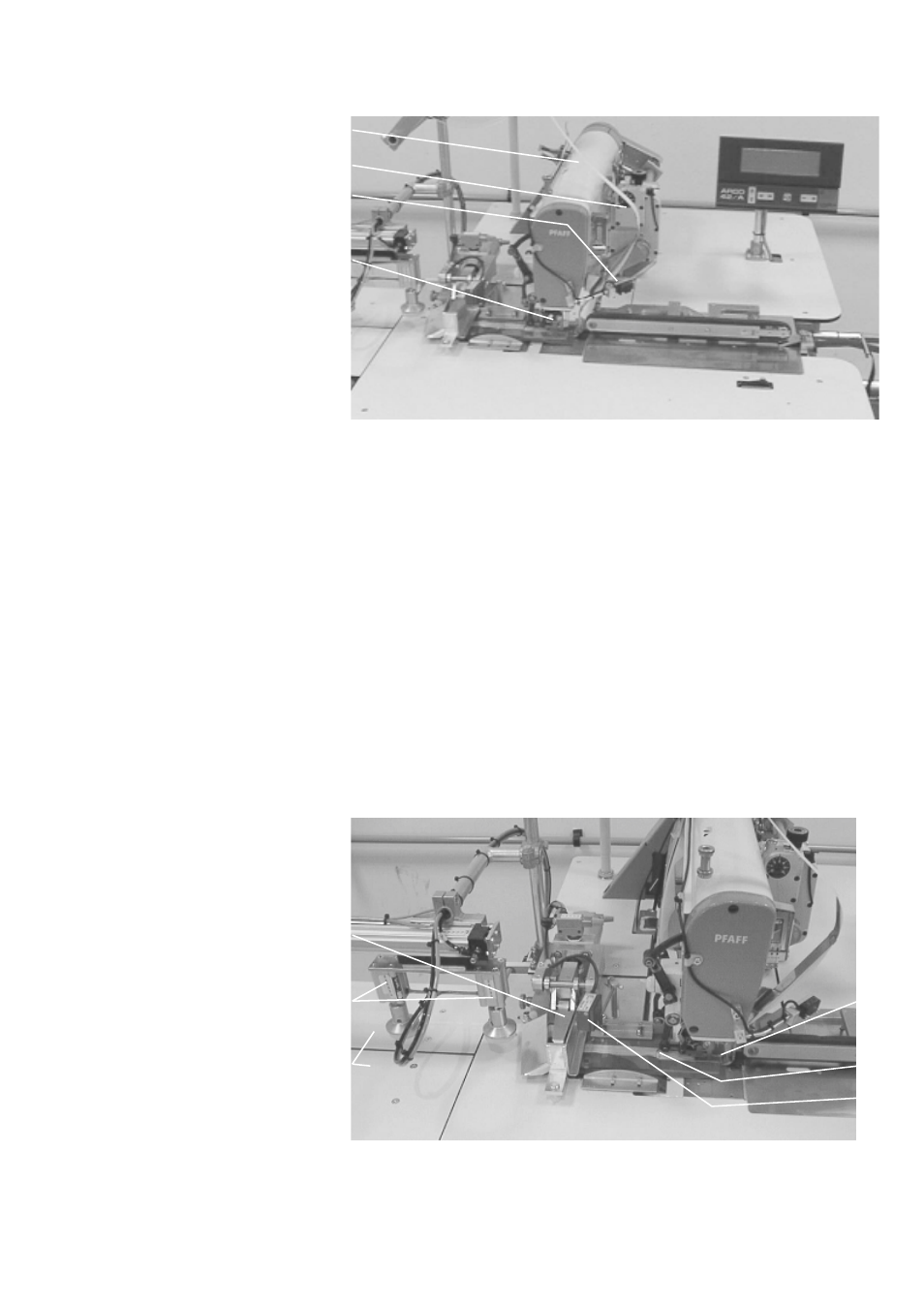

Beisler 1710-5 Benutzerhandbuch
Seite 17
1-15
5.5
Nähkopf
1
2
3
4
1
Nähkopf
2
Antriebsregelung Transportband
3
Fotozelle Nahtanfang/Nahtende
4
Nähfuß
An dieser Maschine können in großer Stückzahl linke Schlitzleisten mit
Reißverschluss und Verstärkungsband versehen werden. Die Schlitzleisten
werden an die Anschlagleisze unter dem Transportband angelegt, dann wird
die Starttaste betätigt.
Das Transportband (das vom Nähmotor angetrieben wird und dessen Ge-
schwindigkeit am Nähkopf regelbar (2) ist) wird abgesenkt und dadurch
Schlitzleiste, Reißverschluss und Verstärkungsband unter den Nähfuß
eingeschoben.
Die Fotozelle (3) erkennt den Anfang der Schlitzleiste und löst den Nähvor-
gang aus. Durch die gleiche Fotozelle wird das Ende der Schlitzleiste und
damit das Nahtende erkannt.
5.6
Schneidevorrichtung
1
2
3
4
5
6
Nachdem die Schlitzleiste am Nähfuß (1) genäht worden ist, wird sie weiter
durch die Führung (2) geschoben und eine weitere Schlitzleiste wird einge-
legt und genäht.
