9.19.009 Seite 7
BRONKHORST HIGH-TECH B.V
1.4.3.1 Analoge Ein-/Ausgangssignale
Analoge Eingangssignale sollten an Pin 4 (+) für Kanal 1 und/oder Pin 5 (+) für Kanal 2 und
0 Vdc/common angeschlossen werden.
Analoge Ausgangssignale sind verfügbar auf Pin 1 (+) für Kanal 1 und/oder Pin 2 (+) für
Kanal 2 und 0 Vdc/Masse.
Die Signale entsprechen dem Bronkhorst HIGH-TECH B.V.-Standard. Der Modellnummern-schlüssel
enthält den Code, der die Eingangs-/Ausgangssignale angibt.
Anmerkung:
a. Maximale Bürde, Stromausgang 300 Ohm (aktiver Ausgang)
b. Minimale Bürde, Spannungssignal 10 kOhm
c. Eingangsbürde Widerstand (Spannung) 1 MOhm
d. Eingangsbürde Widerstand (Strom) 61,4 Ohm (passiver Eingang)
1.4.4 EMV und Anschlußkabel
Alle in diesem Handbuch beschriebenen Systeme tragen das CE-Zeichen. Sie müssen daher den EMV-
Anforderungen für diese Ausrüstungen entsprechen.
Jedoch ist die Übereinstimmung mit den EMV-Anforderungen nur möglich mit der Verwendung
der richtigen Kabel und Anschlüsse.
Für gute Ergebnisse kann Bronkhorst HIGH-TECH B.V. Standardkabel liefern. Anderenfalls sind die
unten aufgeführten Richtlinien zu beachten.
Anmerkung:
Bei Anschluß an Fremdsysteme (z.B. Rechner oder SPS) bitte abgeschirmte Kabel benutzen.
Beachten Sie, daß die Abschirmung der Kabel nicht zerstört wird. Nie offene Klemmen benutzen.

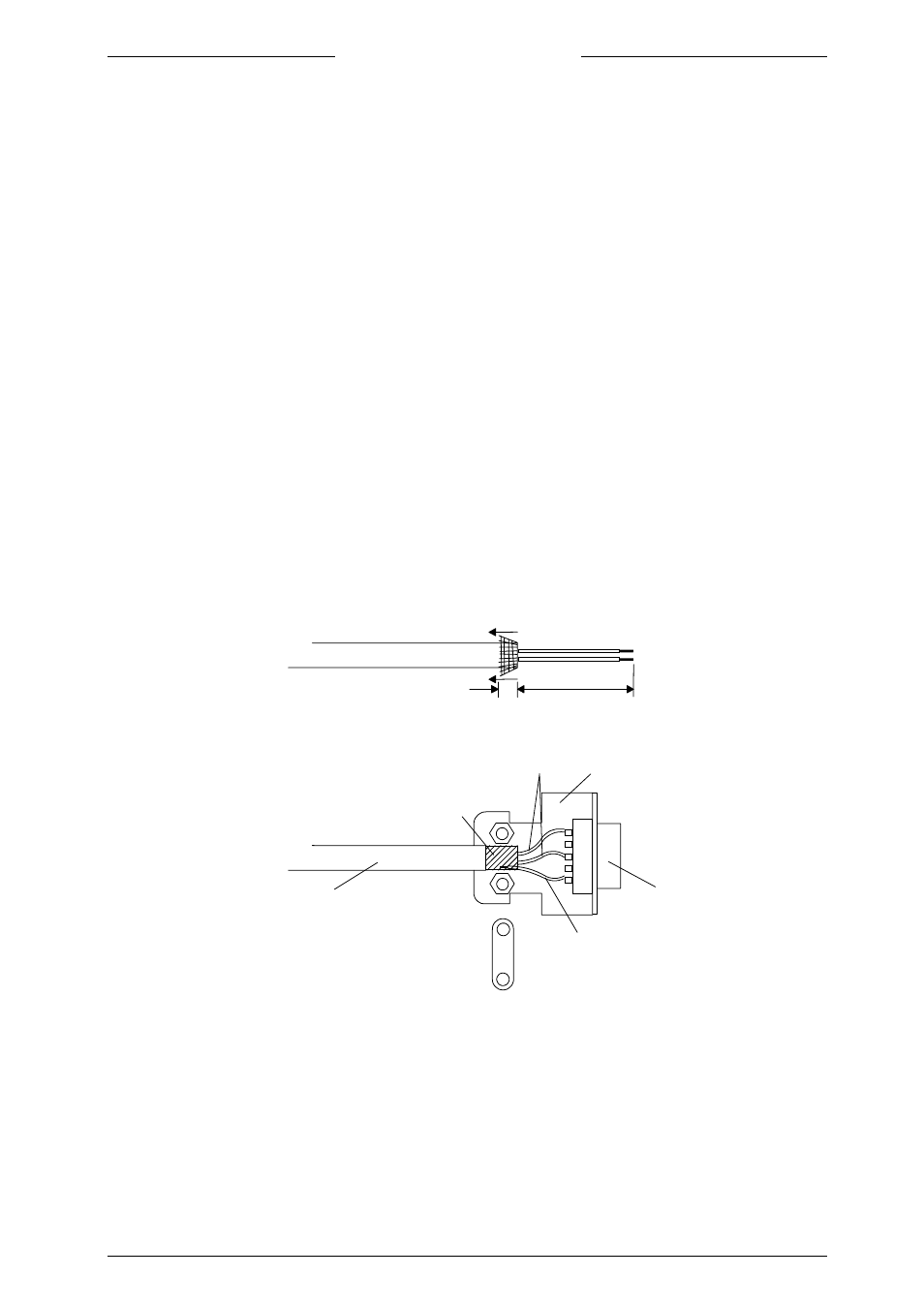

Stülpen Sie die Kabelabschirmung zurück über das Kabel (die Abschirmung
muß das Kabel
umschließen).
Legen Sie ein Kupferband
um die Abschirmung.
8 mm
20 mm
Andere
Drähte
D-Stecker Gehäuse
metalisiert
Kupferband
Löten Sie einen Draht mit
schwarzer Isolierung an das
Kupferband und verbinden Sie
ihn mit Pin 9 des Steckers.
Stecker
schwarzer Draht
(Abschirmung)
abgeschirmtes Kabel
z.B. LAPP LiYCY
