9.19.034 Seite 12
BRONKHORST HIGH-TECH
3 EIN-/AUSGANGSSIGNALE
Falls erforderlich, wird der Anschluß von Kabeln, die Ein- und/oder Ausgangssignale übertragen, in der
Systembeschreibung für den Kunden genauer erklärt.

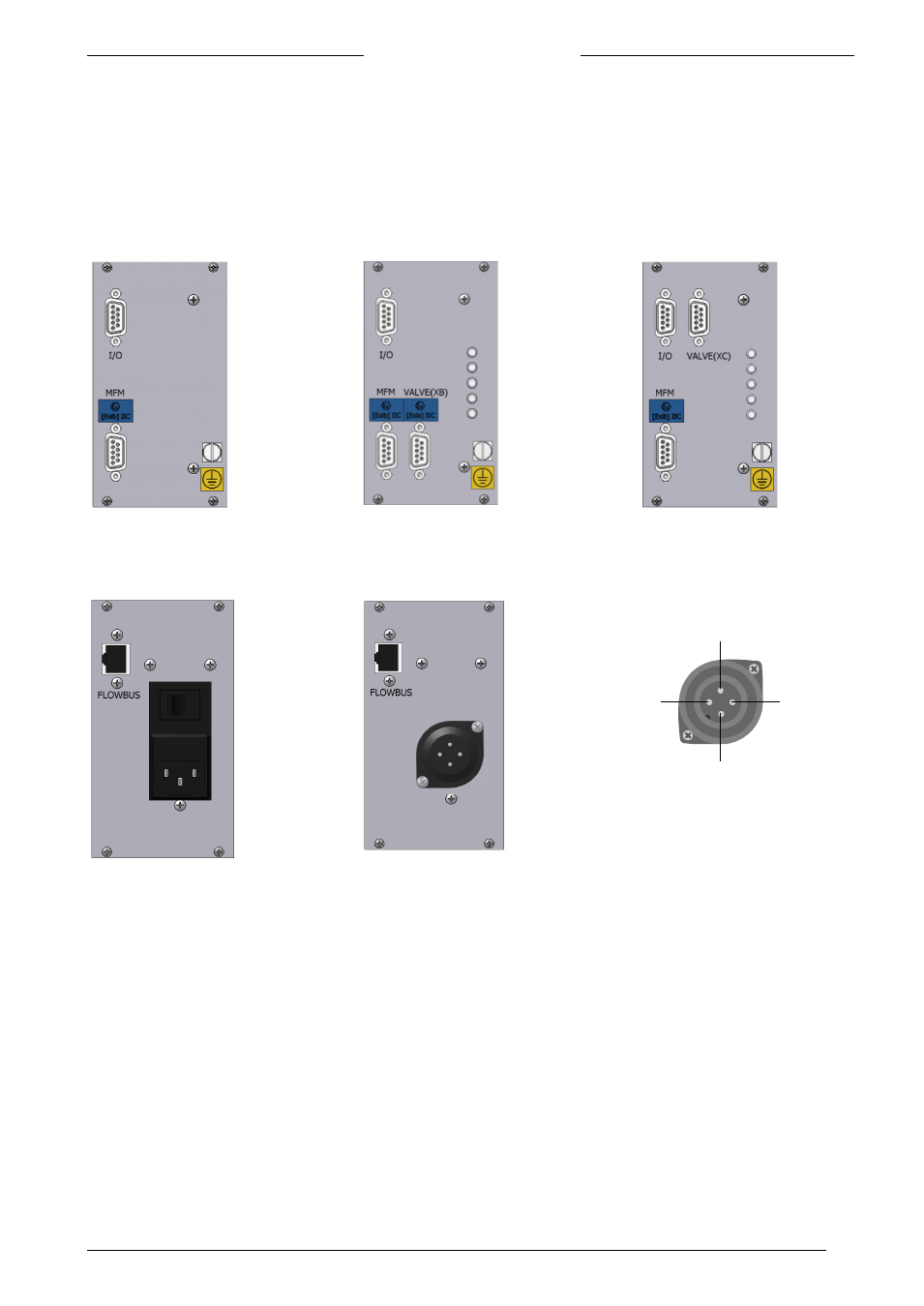

3.1 Rückseitige Anschlüsse und Bedienungselemente
Rückseite (Code 20 / 23) Rückseite (Code 21 / 24) Rückseite (Code 22 /25)
(Rückseite) (Rückseite)
Netzspannungs- 24 Vac/dc
Versorgung Spannungsversorgung
1: +24 Vdc/24 Vac
2: 0 Vdc/24 Vac
3: nicht angeschlossen
PE: Erde
3
PE
1
2
