Alle anderen Maschinen müssen eine freie Bodenfläche von 23 Zoll für alle Zugangspunkt an der
Maschine haben.
Die in der Montageanleitung des Handbuchs genannten Abmessungen enthalten die maximale
Abmessungen (im Einsatz) für den Platzbedarf.
•
Der Bereich befindet sich nicht in der Nähe von Räumen mit hoher Luftfeuchtigkeit wie z. B.
Dampfkabinen, Sauna, Hallenbad oder im Freien. Dieses Gerät eignet sich für den Betrieb in einer
Umgebung mit einem relativen Luftfeuchtigkeitsbereich von 30% bis 75%.
Wird das Gerät hohem Wasserdampf, Chlor und/oder Brom ausgesetzt, kann dies die elektronischen
Komponenten wie auch andere Teile des Gerät beschädigen.
•
Bereich verfügt über einen konstanten Temperaturbereich von 50° F (10° C) bis 104° F (40° C) Grad.
Erforderliche Werkzeuge
• 7/32” Inbusschlüssel
• 1/8” Inbusschlüssel
• Automobilmotorenöl mit mittlerem Gewicht
• Drehmomentschlüssel
• 3/4” Schlüssel
Aufbauverfahren
Hierfür sind zwei Personen erforderlich.
Lesen und verstehen Sie alle Anweisungen, bevor Sie diese Einheit aufbauen. Prüfen Sie
alle Elemente sorgfältig. Bei Beschädigungen kontaktieren Sie den Kundendienst für die korrekte
Rückgaben, Austausch oder Neubestellung der Teile.

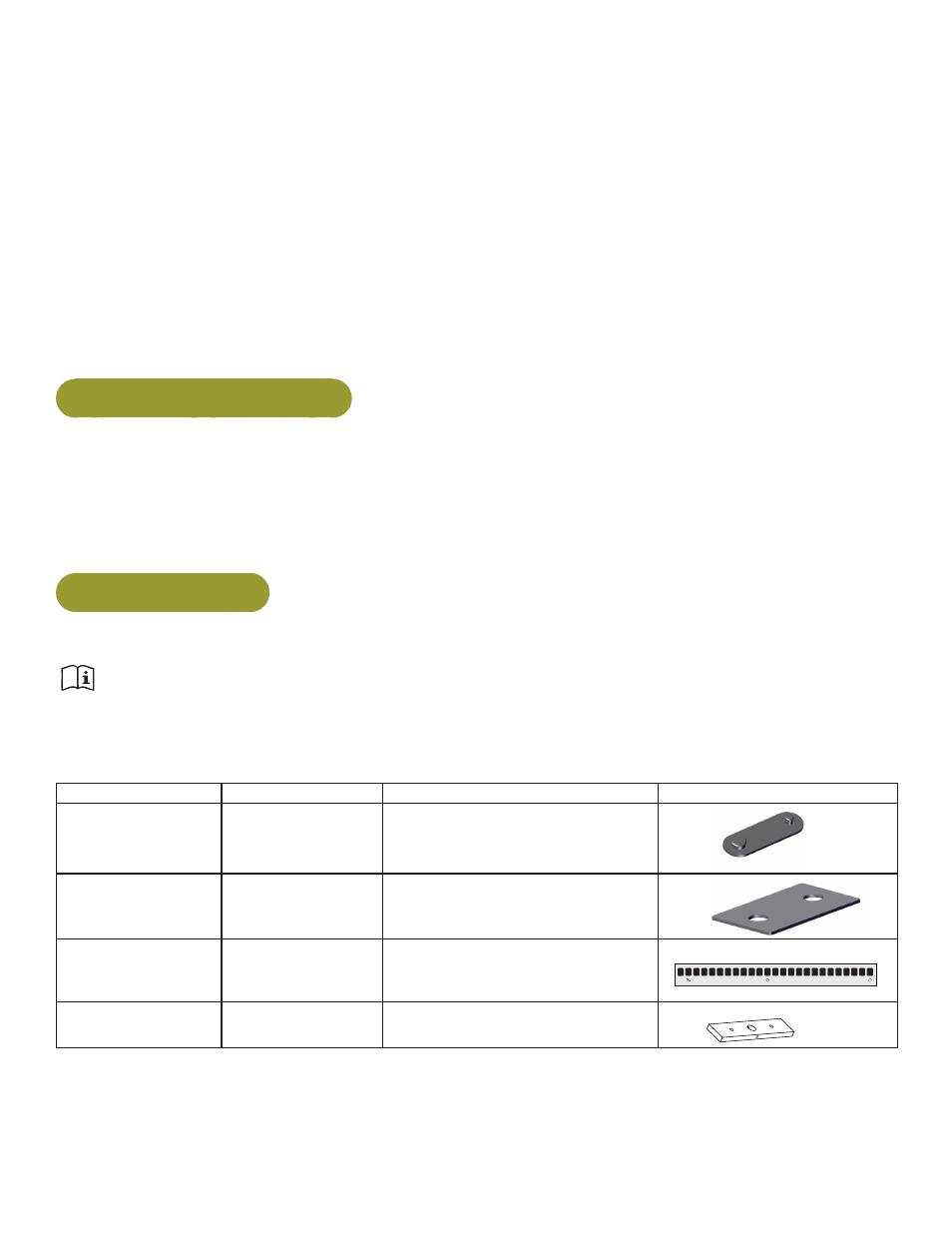

Prüfen Sie die Teileliste unten
Menge
Teilenummer
Beschreibung
Diagramm
5
12090-322
Fußklotz
4
PR070004
Fußklotz
1
9100-313
Aufkleber, Gewicht Platte
(1-25)
21
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
22
23
24
25
14
4000C101
Gewicht Blockplatte (Standard)
96
38
WEIGHT PLA
TE DET
AIL
LIGHT ST
ACK 13000-032
STANDARD ST
ACK
96B
38
100
98
99
97
96A
14 plates 4700c070
?A
?B
?
9 plates 4700c073
LIGHT ST
ACK 13000-030
STANDARD ST
ACK 13000-034
WEIGHT PLA
TE DET
AIL
LIGHT ST
ACK 13000-032
STANDARD ST
ACK
STANDARD ST
ACK 13000-035
STANDARD ST
ACK 13000-035
