Installieren Sie die hintere Blende
1. Platzieren Sie die Blende an ihrer Position.
2. Beginnend von oben ersetzen Sie zwei der Halbrundabdeckschrauben, um die untere
Halterungsklammer an der Blende zu befestigen.
3. Installieren Sie ohne Anzuziehen die verbleibenden Halbrundabdeckschrauben, um die
Blende zu sichern.
4. Ziehen Sie alle Halbrundabdeckschrauben an.

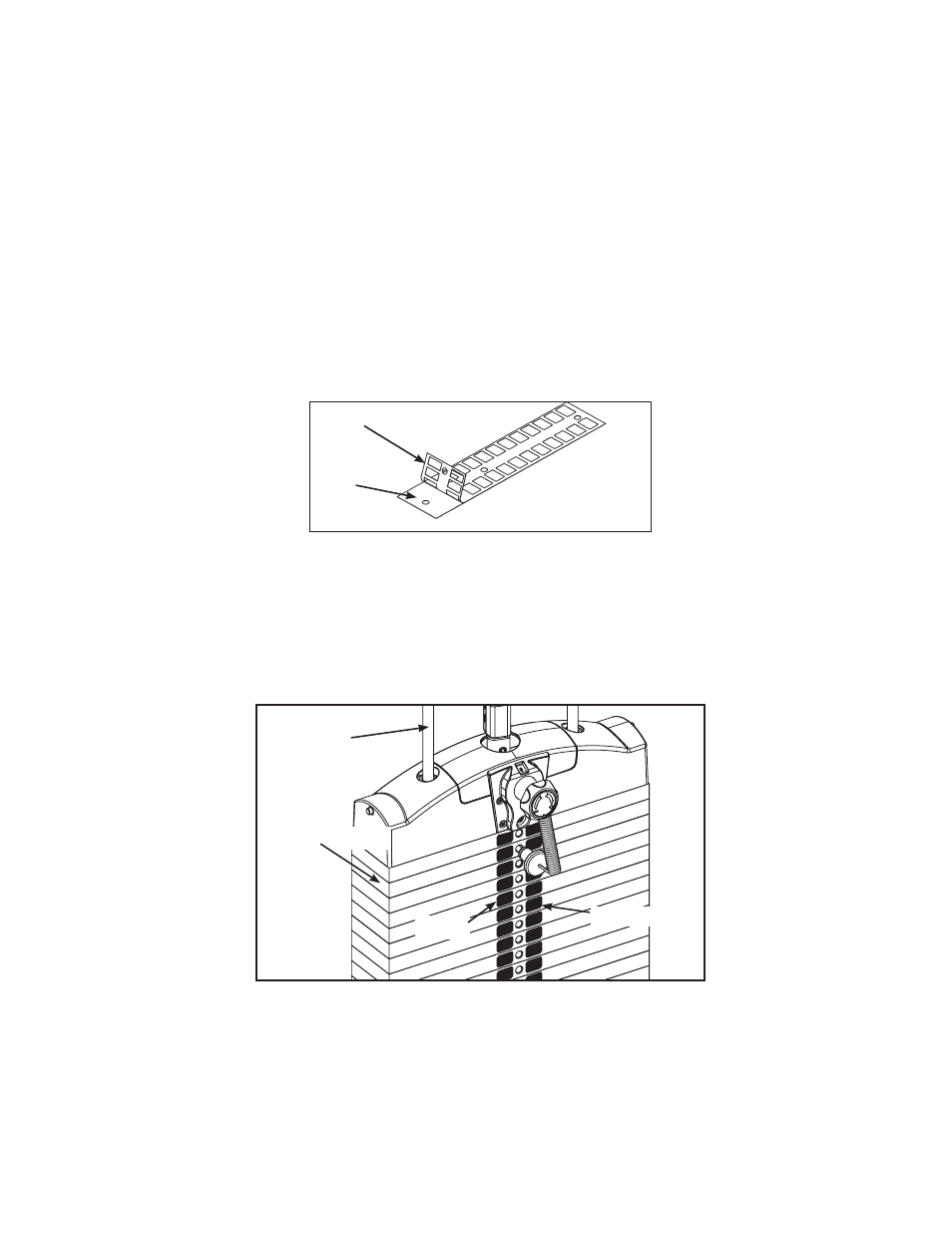

Bringen Sie die Aufkleber der Gewichtsplatten an
1. Ziehen Sie die Rückseite des Aufklebers ab und vergewissern Sie sich, dass der Aufkleber
an der Vorderseite bleibt.
Vorderseite
Rückseite
2. Führen Sie einen Führungsstab durch jedes Loch der Schablone. Ein Führungsstab
kann all das sein, was durch das Loch des Gewichtsblocks passt wie der Wahlstab des
Gewichtsblocks.
3. Richten Sie den Aufkleber aus und kleben Sie ihn auf die Gewichtsplatten.
4. Entfernen Sie die Vorderseite, sodass die Aufkleber auf den Gewichtsplatten kleben.
180
81.0
144.0
135.0
126.0
117.0
108.0
200
99.0
90.0
300
280
260
240
220
320
340
153.0
180.0
360
171.0
162.0
400
380
20
9.0
72.0
63.0
54.0
45.0
36.0
40
18.0
140
120
100
80
60
160
180
81.0
144.0
135.0
126.0
117.0
108.0
200
99.0
90.0
300
280
260
240
220
320
340
153.0
180.0
360
171.0
162.0
400
380
20
9.0
72.0
63.0
54.0
45.0
36.0
40
27.0
18.0
140
120
100
80
60
160
1
2
10
11
8
9
7
5
4
12
14
13
15
16
17
18
19
20
3
6
Führendes Pleuel
Gewichtsblock
Pfund
Kilogramm
Prüfen Sie den ordnungsgemäßen Betrieb:
