WARNUNG:
Wenn das Scharnier zu fest gezogen ist, kann es Spannung aufbauen und dadurch
beschädigt werden.
HINWEIS:
Halten Sie die Verstellmutter mit einem Inbusschlüssel fest, während Sie die
Sicherungsmutter festziehen.
*BENÖTIGTE WERKZEUGE: 10-mm-Schraubenschlüssel, 6-mm-Inbusschlüssel
17
Stellen Sie die Scharnierschraube zum Öffnen und Schließen des Scharniers mit der
richtigen Kraft ein (39 ~ 88 Nm):
HINWEIS:
Nehmen Sie die Einstellung des V-Clamp-Scharniers für eine optimale Sicherung des Scharniers in
1/16-Schritten vor. Wenn das Scharnier nicht richtig eingestellt ist, kann es zu fest oder zu locker sein.

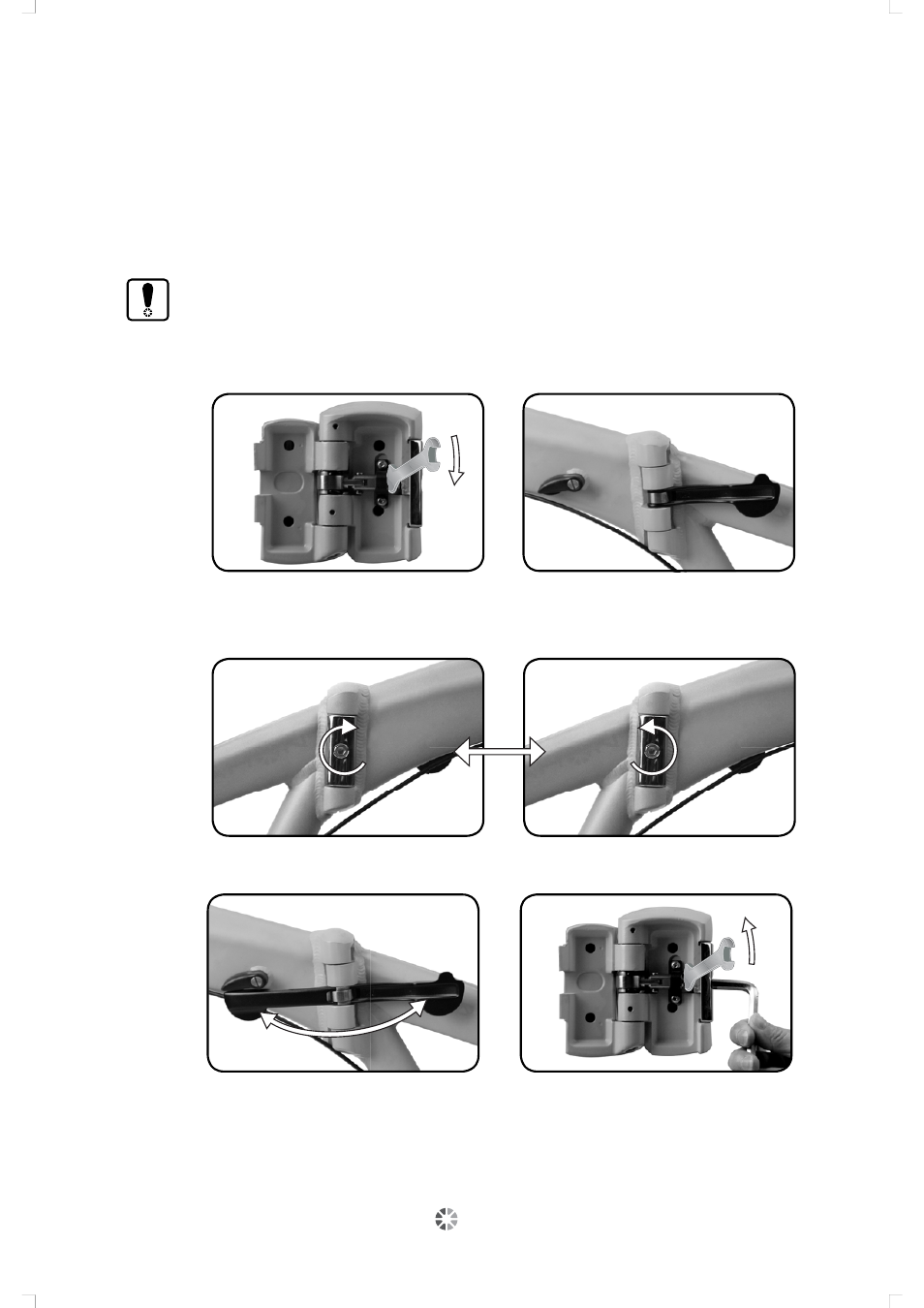

VERSION C*
Schritt 1 - Lösen Sie die Sicherungsmutter:
Verwenden Sie dazu einen
10-mm-Schraubenschlüssel. Drehen Sie
den Schraubenschlüssel in Pfeilrichtung,
wie oben gezeigt.
Schritt 3 - Ziehen Sie die Scharnierklemme
mit einem 6-mm-Inbusschlüssel fest. Drehen
Sie die Verstellmutter im Uhrzeigersinn.
Um zu prüfen, ob die Klemme die richtige
Festigkeit hat, öffnen und schließen Sie
den Scharnierverschluss.
Schritt 2 - Schließen Sie das Scharnier:
Schließen Sie den Verschluss nicht
während dieses Vorgangs.
Schritt 3a - Lösen Sie die Scharnierklemme mit
einem 6-mm-Inbusschlüssel, indem Sie die
Verstellmutter im Gegenuhrzeigersinn drehen.
Schritt 4 - Festziehen der Sicherungsmutter:
Ziehen Sie die Sicherungsmutter nach der
Scharnierjustierung mit einem
10-mm-Schraubenschlüssel fest. Drehen
Sie den Schraubenschlüssel in die oben
angezeigte Richtung.
