Dexaplan TM 605 - Handbuch

Dexaplan Akustische Zutrittmatte TM 605
X 00
Bedienungs- und Sicherheitshinweise
Einleitung
Lesen Sie vor Inbetriebnahme des Gerätes bitte aufmerksam die Bedienungs-
anleitung vollständig durch und klappen Sie dabei die Seite mit den Abbil-
dungen aus. Sie gehört zu diesem Produkt und enthält wichtige Hinweise zur
Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitshinwei-
se. Prüfen Sie vor der Inbetriebnahme, ob alle Teile richtig montiert sind. Sollten
Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein,
setzen Sie sich bitte mit der Servicestelle Ihres Landes in Verbindung. Verwah-
ren Sie diese Bedienungsanleitung sorgfältig auf. Händigen Sie alle mitgeliefer-
ten Unterlagen bei der Weitergabe des Gerätes an Dritte mit aus.
Bestimmungsgemäße Verwendung
Die Trittmatte TM 605 reagiert mit der eingebauten Sensorfolie, auf aktive
Druckbelastungen (Besucher oder Haustier). Diese meldet der Signalgeber
akustisch, wahlweise mit einem lauten Sirenengeräusch, einem leisen oder
lauten oder einem Gonggeräusch. Die Trittmatte kann unter einem fl exiblem,
dünnen Teppich, Tuch oder Fußabstreifer vor Feuchtigkeit geschützt platziert
werden. Der Signalgeber kann angeschlossen an die zweiadrige Zuleitung (ca.
940 cm) frei aufgestellt oder mithilfe des mitgelieferten Befestigungsmaterials
in einem geschlossenen, trockenem Raum montiert werden.
Das Gerät ist zum Gebrauch in trockenen Räumen und in vor Feuchtigkeit
geschützten Bereichen geeignet. Zum Betrieb ist der Anschluss einer 9-Volt-
Blockbatterie zulässig (nicht im Lieferumfang enthalten). Das Gerät ist nur für
den privaten Gebrauch verwendbar. Jede andere Verwendung oder Verän-
derung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche
Unfallgefahren.
Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen
Gebrauch oder falsche Bedienung verursacht werden.
Lieferumfang
Wir liefern Ihnen die Trittmatte mit folgenden Bestandteilen
1 x Trittmatte (inklusive Zuleitung 60 cm)
1 x Signalgeber (inkl. Zuleitung 940 cm)
2 x Befestigungsschrauben
2 x Dübel
1 x Bedienungsanleitung
Zuleitung verlegen
Führen Sie die Zuleitung nicht über scharfe Kanten. Verhindern Sie, dass die
Zuleitung eingeklemmt wird. Schützen Sie die Zuleitung ggf. mit Isolierband.
Sorgen Sie dafür, dass ungebetene Personen (z.B. Einbrecher) die Zuleitung
nicht sehen können.
· Verlegen Sie die Zuleitung so, dass sie keine Stolperfalle bildet. Führen und
verlegen sie die Zuleitung eng in den Übergängen von Wand und Boden.
Verwenden Sie die 10 Kabelbefestigungen zum Befestigen an Wand, Decke
oder Boden.
· Sie können das verbundene Kabel (insgesamt ca. 100 cm) bis auf insgesamt
max. 30 m verlängern. (Verwenden sie dazu eine handelübliche Verlänge-
rung mit passenden Steckern und Buchsen).
· Wenn sie die Zuleitung entlang eines Türauschnittes führen wollen:
• Verlegen Sie die Zuleitung innerhalb der Innenkanten des Türrahmens so,
dass das Schließen bzw. die Nutzung der Tür dadurch nicht beeinträchtigt
werden. Sorgen Sie dafür, dass die Zuleitung durch das Schließen bzw. die
Nutzung der Tür nicht beschädigt wird.
- oder
• Bohren Sie ggf. ein passendes Loch (Außenumfang der Zuleitungsbuchse
2, ca. 10 mm) durch den Türrahmen und führen Sie die schwarze Zuleitung
hindurch.
Zuleitung anschließen
Verbinden Sie den Zuleitungsstecker I (Zuleitungsende am Signalgeber)
vollständig mit der Zuleitungsbuchse W (Zuleitungsende Trittmatte).
Bedienung
Signalgeber-Funktion auswählen
Ꮨ
Verwenden Sie das Gerät nicht in der Gegenwart von erkrankten oder
behinderten Menschen und Tieren! Durch Schockzustände infolge des
Sirenengeräusches droht Lebensgefahr und Verletzungsgefahr!
Vermeiden Sie, dass Ihr Gehör dem lauten Sirenengeräusch für längere
Zeit ausgesetzt ist! Andernfalls drohen schwere Gehörschäden!
Stellen Sie sicher, dass der sehr laute Sirenenton nicht in unmittelbarer
Nähe zum Gehör ausgelöst wird! Andernfalls drohen schwere Gehörschäden!
Der Signalgeber erzeugt nur dann akustische Signale, wenn eine der drei Funk-
tionen , oder aktiviert ist. Außerdem muss eine aktive Druckbelas-
tung an der Trittmatte erzeugt werden. Wenn z. B. eine Katze auf die Trittmatte
läuft, dann erzeugt der Signalgeber das Signal der aktivierten Funktion. Solange
die Katze auf der Trittmatte verharrt, entsteht keine aktive Druckbelastung und
somit ertönt kein Signal.
Die Sensorfolie innerhalb der Trittmatte ist sehr empfi ndlich eingestellt. Es
könnte passieren, dass diese durch fremde Tiere oder sogar durch stärkeren
Wind ein Signal ausgelöst wird. Wählen Sie die Funktion „0“ und schalten Sie
den Signalgeber aus, wenn Sie ihn nicht benötigen, insbesondere nachts, um
Störungen zu vermeiden.
Wenn Sie von der Funktion „0“ zur oder wechseln, ertönt einmal der
Gongton der entsprechenden Funktion.
• Stellen sie den Funktionsschalter P an die Position der gewünschten Funktion.
Alarm
Wählen Sie diese Funktion, um den Zutritt ungebetener Personen (z.B.
Einbrecher) zu signalisieren. Bei jeder aktiven Druckbelastung, die an der
Trittmatte erfolgt, ertönt für ca. sec 30 ein sehr lauter Sirenenton.
Ausschalten
0 Wählen Sie diese Funktion, um den Signalgeber auszuschalten.
Leiser Gong
Wählen Sie diese Funktion, um den Zutritt von Besucher (z.B. Familienan-
gehörige) oder Haustieren zu signalisieren. Bei jeder aktiven Druckbelas-
tung, die an der Trittmatte erfolgt, ertönt zweimal ein leiser Gongton.
Lauter Gong
Wählen Sie diese Funktion, um den Zutritt von Besucher (z.B. Familienan-
gehörige) oder Haustieren zu signalisieren. Bei jeder aktiven Druckbelas-
tung, die an der Trittmatte erfolgt, ertönt zweimal ein lauter Gongton.
Fehler beheben
Fehler Ursache Behebung
Die Trittmatte funktioniert
nicht oder nicht ordnungs-
gemäß.
Die Batterie ist verbraucht. Setzen Sie eine
neue Batterie ein.
Die Zuleitung ist nicht
richtig angeschlossen oder
unterbrochen.
Stellen Sie sicher,
dass Zuleitung
richtig angeschlos-
sen ist.
Die akustischen Signale
erklingen nur schwach.
Die Batterie ist verbraucht. Setzen Sie eine
neue Batterie ein.
Wartung und Reinigung
• Schalten Sie den Signalgeber vor dem Warten und Reinigen aus.
• Überprüfen Sie regelmäßig die technische Sicherheit und Funktion des Gerätes.
• Entnehmen Sie bei längerem Nichtgebrauch die 9-Volt-Blockbatterie.
• Verwenden Sie ein fusselfreies Tuch und ein mildes Mittel (kein Lösungsmit-
tel) zur Reinigung der Kunststoffoberfl ächen.
Entsorgung
Befördern Sie das Verpackungsmaterial zu einer Entsorgungseinrichtung Ihrer
Stadt oder Gemeinde. Die recyclingfähigen Verpackungsmaterialien sind nach
umweltverträglichen und entsorgungstechnischen Eigenschaften ausgewählt.
Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Alt-
geräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte
getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt
werden. Entnehmen Sie die Batterie, bevor Sie das Gerät entsorgen.
Befördern Sie das ausgediente Gerät zu einer Entsorgungseinrichtung Ihrer
Stadt oder Gemeinde.
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe
aller gebrauchten Batterien verpfl ichtet. Schadstoffhaltige Batterien sind mit
nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung
über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende
Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei
Befördern Sie verbrauchte Batterien zu einer Entsorgungseinrichtung Ihrer
Stadt oder Gemeinde, oder zurück zum Händler. Sie erfüllen damit die gesetzli-
chen Verpfl ichtungen und leisten einen wichtigen Beitrag zum Umweltschutz.
Garantie
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde
sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren
Sie den Kassenbon als Kaufnachweis auf. Setzen Sie sich bitte im Garantiefall
mit der Servicestelle Ihres Landes in Verbindung. Nur so kann eine kostenlose
Einsendung Ihrer Ware gewährleistet werden.
Diese Garantie gilt nur gegenüber dem Erstkäufer und ist nicht übertragbar.
Die Garantieleistung gilt ferner nur für Material- oder Fabrikationsfehler. Sie gilt
nicht für Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B.
Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den
gewerblichen Gebrauch bestimmt. Es besteht kein Anspruch auf Schadens-
ersatz im Falle eines Einbruches. Ein Alarmgerät ist kein Ersatz für Versiche-
rungsschutz und ersetzt nicht Ihre Sorgfaltspfl icht.
Bei missbräuchlicher und / oder unsachgemäßer Behandlung, Gewaltanwen-
dung und bei Eingriffen, die nicht von der Servicestelle vorgenommen wurden,
erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie
nicht eingeschränkt.
Service
Im Internet unter www.dexaplan.com stehen Informationen zur Problembe-
handlung. Setzen Sie sich bitte bei Rückfragen per E-Mail (service@dexaplan.
de) oder telefonisch (Tel.: 0 71 36 / 91 08 88) mit unserer Servicestelle in
Verbindung. Dort erhalten Sie alle notwendigen Informationen zu Servicefragen
wie Rücksendung etc.
Konformitätserklärung
Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und
nationalen Richtlinien (Elektromagnetische Verträglichkeit 89/336/EWG). Die
Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen
sind beim Hersteller hinterlegt.
Dexaplan GmbH
Paul-Böhringer-Str. 3 · 74229 Oedheim
Stand der Informationen 08/2005 · Ident.-No.: 08-2005-TM 605-D

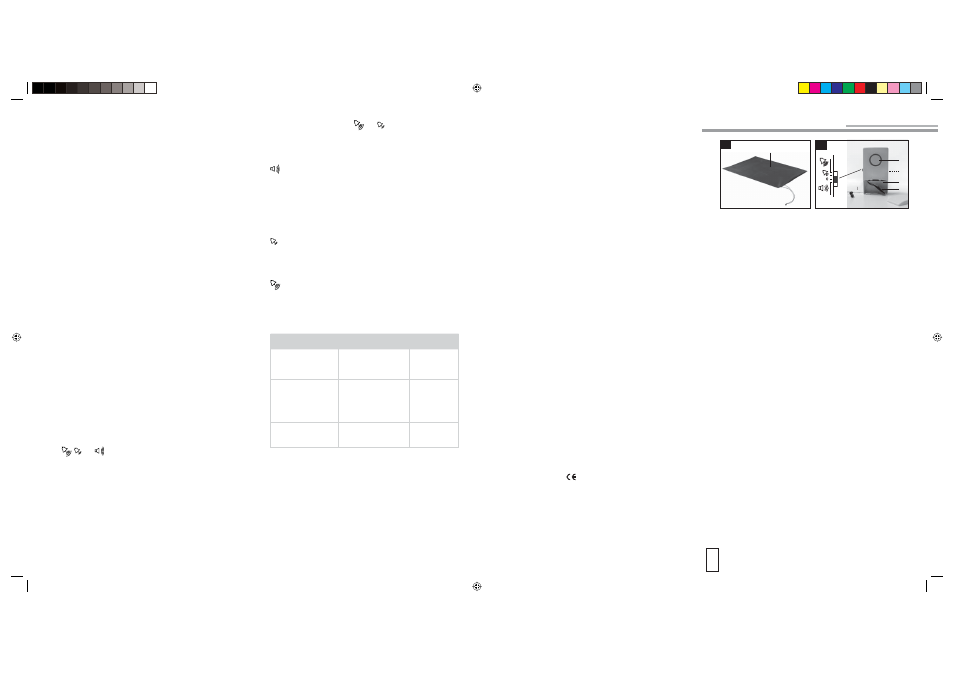

I
A B
Q
W
E P
U
T
Y O
R
