L131a – Dexaplan FG 624 Benutzerhandbuch
Seite 2
Ausstattung
Technische Daten
Stromversorgung:
2x Batterie 1,5 V alkalisch LR 03 (AAA)
(nicht im Lieferumfang enthalten)
Sendefrequenz:
433,92 MHz
Senderreichweite:
ca. 80m (im Freien)
Codierung:
16 verschiedene Codes
Betriebstemperatur:
-10°C bis +45°C
Schutzart:
IP44 (Spritzwassergeschützt)
Gehäusematerial:
Kunststoff (PS)
Gehäusemaße:
ca. 98 x 34 x 24 mm
Stromversorgung:
3x Batterie 1,5 V alkalisch LR 14 (Baby/C)
(nicht im Lieferumfang enthalten)
1 Empfänger
2 Haltelöcher
3 Blitzlichtblende
4 Dübel
5 Schrauben
6 Blitzlichtblende zum Austauschen
7 Rückstelltaste
8 Arretierung
9 Loch zum Aufhängen
10 Batteriefachdeckel
11 Codewahlschalter
12 Signalwahlschalter
13 Batteriefach
14 Funktionswahlschalter
15 Sender
16 Blende für Beschriftungsfeld
17 Abziehstelle
18 Arretierung
19 Klingeltaste
20 Klemmen
21 Batteriefach
22 Tonwahlschalter
23 Codewahlschalter
24 Rückendeckel
25 Befestigungsstelle
26 Kabeldurchführungsstelle
27 Dichtung
Sender FG 624 S
Betriebsspannung:
3 V DC
Stromaufnahme:
0,01 mA (Ruhe); 10 mA (Betrieb)
Gewicht:
ca. 47 g (exkl. Batterien)
Empfänger FG 624 E
Betriebsspannung:
4,5 V DC
Stromaufnahme:
< 1 mA (Ruhe)
< 330 mA (Betrieb)
Funkempfang:
433,92 MHz
Codierung:
16 verschiedene Codes
Gongton:
3 verschiedene Klangtöne einstellbar
Lautstärke Gongton:
ca. 85 dB(A) bei 0,3m
Betriebstemperatur:
-10°C bis +45°C
Anwendungsbereich:
in Innenräumen
Gehäusematerial:
Kunststoff (PS)
Gehäusemaße:
ca. 157 x 115 x 48 mm
Gewicht:
ca. 214 g (exkl. Batterien)
Sicherheitshinweise
Gefahr! Bei Nichtbeachtung der folgenden Hinweise werden Leben
und Gesundheit gefährdet.
! Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät, Batterien,
Verpackungsmaterial oder Kleinteilen! Andernfalls droht Lebensgefahr
durch Ersticken!
! Achten Sie darauf, dass die Batterie nicht kurzgeschlossen oder ins
Feuer geworfen wird. Sie darf außerdem nicht aufgeladen oder
geöffnet werden. Es besteht Lebensgefahr durch Explosion!
! Ausgelaufene oder beschädigte Batterien können bei Berührung mit
der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem
Fall geeignete Schutzhandschuhe.
! Das helle Blitzlicht kann zu vorübergehenden Sehstörungen führen.
Starren Sie während des laufenden Betriebs niemals in die
Lichtquelle. Blitzlicht kann bei Menschen mit fotosensitiver Epilepsie
zu Anfällen führen.
Achtung! Bei Nichtbeachtung der folgenden Hinweise werden
Sachwerte gefährdet.
! Vermeiden Sie, dass der Empfänger mit Feuchtigkeit in Verbindung
kommt.
! Entfernen Sie die Batterien bei längerer Nichtbenutzung aus den
Geräten.
Inbetriebnahme
# Drücken Sie die Arretierung [18] des Senders vorsichtig mit einem
breiten Schraubendreher hinein und entfernen Sie den Rückendeckel
[24].
# Drücken Sie die Arretierung [8] des Empfängers nach unten und
entfernen Sie den Batteriefachdeckel [10].
Codierung
Am Sender und Empfänger stehen 16 Digitalcodierungen der Funkfrequenz
zur Verfügung. Sender und Empfänger müssen gleichlaufend codiert
werden.
! Beschädigen Sie keine Leitungen für Gas, Strom oder
Telekommunikation beim Befestigen! Andernfalls droht Lebens-,
Verletzungsgefahr sowie Beschädigung!
! Betreiben Sie das Gerät ausschließlich mit den zugelassenen
Batterietypen.

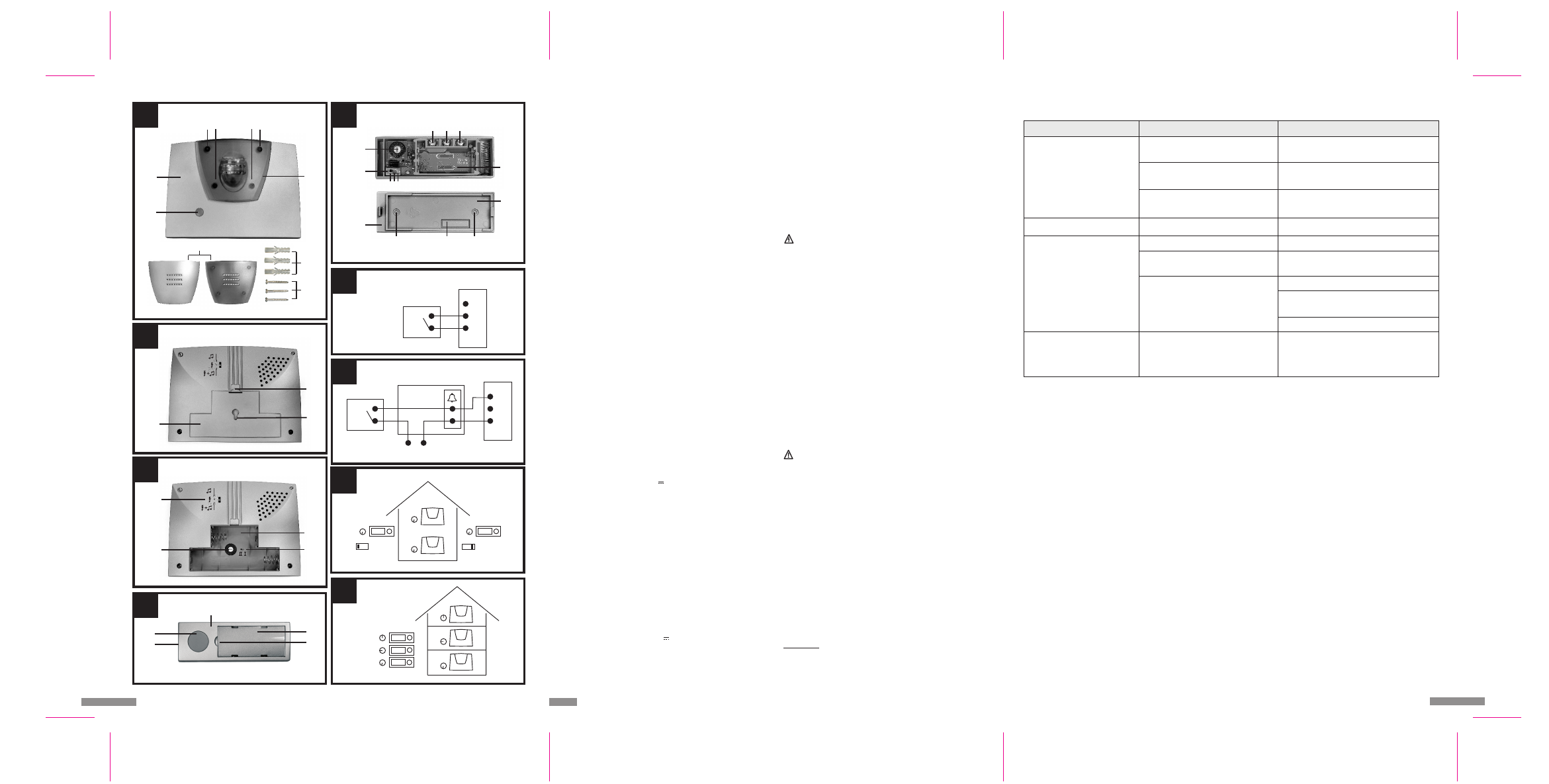

Fold out 2 - page 3
Page 4
Page 17
D
D
I
D
C
D
H
D
G
D
F
D
E
D
A
D
B
DE - 3
DE - 4
IT - 17
2
1
7
3
4
5
10
8
9
13
14
2
6
11
12
16
17
19
18
15
20
C B A
23
21
22
a b c
24
25
25
26
27
A
B
C
FG 624
8-12V DC/AC
A
B
C
FG 624
Errore
Il ricevitore non reagisce quando si
preme il tasto campanello
La suoneria sembra frammentata
Il campo radio è molto ridotto
Il ricevitore reagisce senza che sia
stato premuto il tasto campanello
Causa
Le codifiche di trasmettitore e ricevitore non
sono concordi
Le batterie sono usurate o inserite in maniera
scorretta
Nessun collegamento radio
Le batterie nel ricevitore si stanno esaurendo
Le batterie sono esauste o si stanno esaurendo
Materiale costruttivo o superfici metalliche
schermano la trasmissione radio
Disturbo del collegamento radio
Un apparecchio simile lavora nelle vicinanze
con lo stesso codice digitale di questa
frequenza
Risoluzione
Impostare le codifiche di trasmettitore e ricevitore in
maniera che coincidano
Inserire delle batterie nuove, facendo attenzione ai poli
Ridurre la distanza tra trasmettitore e ricevitore
Inserire delle batterie nuove, facendo attenzione ai poli
Inserire delle batterie nuove, facendo attenzione ai poli
Modificare il posizionamento degli apparecchi
Modificare la codifica impostata degli apparecchi
Spegnere altri radiotrasmettitori e apparecchi che
provocano disturbi
Modificare il posizionamento degli apparecchi
Modificare la codifica impostata dei Suoi apparecchi
Risoluzione problemi
a
1
1
1
1
c
8
1
4
8
4
1
