Installation
D3709-DE Rev B EZ2400(V) Bedienungsanleitung 20

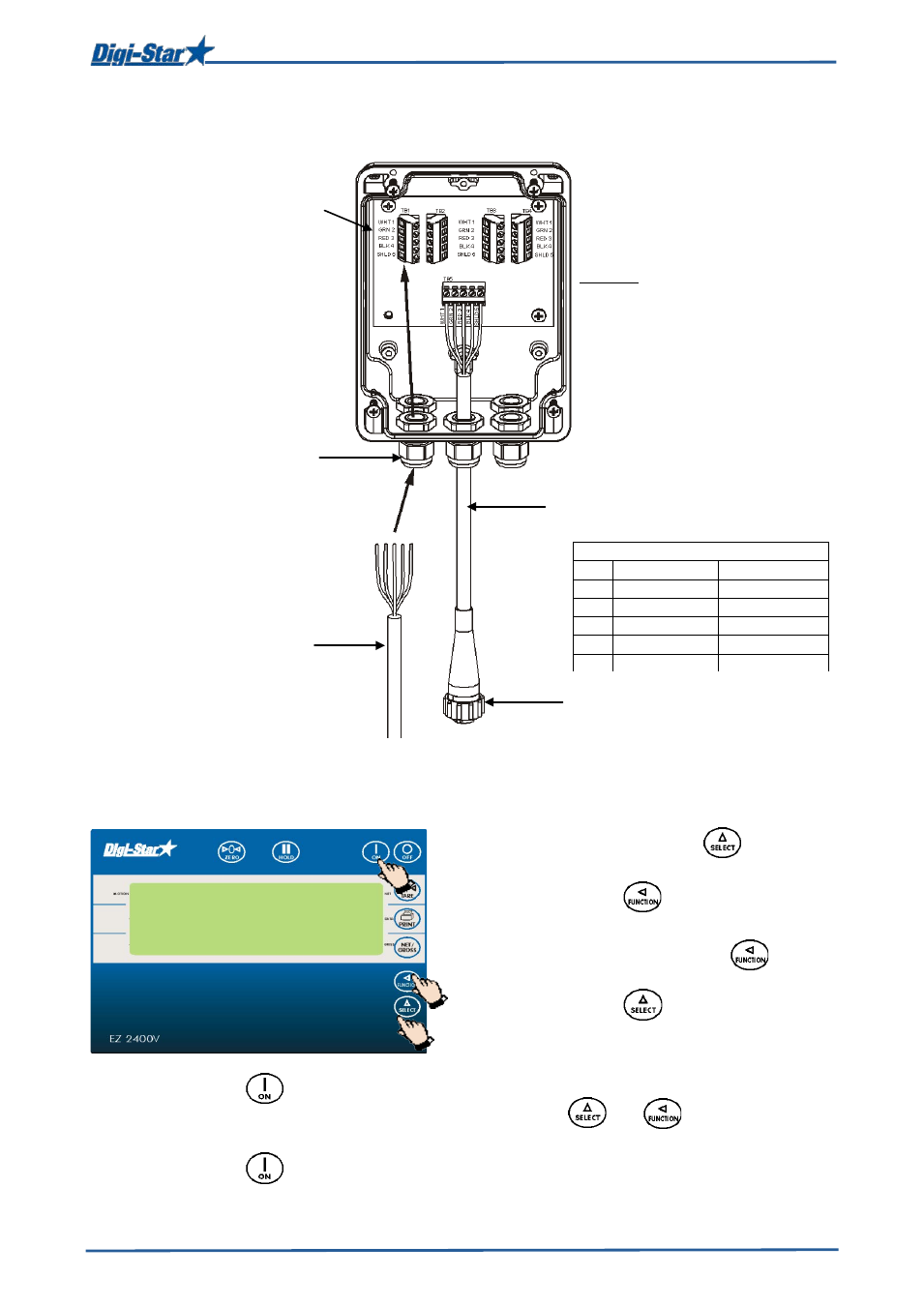

Wiegestäbe an J-Box anschließen
Abb. 4: J-Box Anschlüsse
Konfigurations- und Eichnummern ändern
[
SETUP] & [CAL]
1. Drücken Sie mehrmals auf , bis SETUP
auf dem Display erscheint.
2. Drücken Sie auf .
3. Die 6-stellige Konfigurationsnummer (sETUP)
erscheint auf dem Display. Mit
selektieren Sie die zu ändernde Ziffer.
Drücken Sie auf , um die Ziffer zu
ändern.
4. Drücken Sie auf , um die Konfigurationsnummer zu speichern. Auf dem Display
erscheint die Eichnummer (CAL). Verwenden Sie die Tasten und , um die
Eichnummer zu ändern.
5. Drücken Sie auf , um die Eichnummer zu speichern und zum Brutto-Wiegemodus
zurückzukehren.
Adern der Wiegestabkabel an
Anschlussklemmen anschließen
(Farben: siehe Tabelle)
Muttern gut anziehen
Wiegestabskabel
J-Box Kabel
Aderfarben
Stift Farbe Beschreibung
1 Rot Erregung +
2 Grün Signal -
3 Weiß Signal +
4 Schwarz Erregung -
4 Transparent Abschirmung
Beispiel: J-Box mit 4
Wiegestabsanschlüssen
an Unterseite des Wiegeindikators
anschließen, siehe Abb. 3.
1/3
2
SETUP
4/5
3
