Installation
D3895-DE Rev A EZ2500 Bedienungsanleitung
17
Kabel anschließen

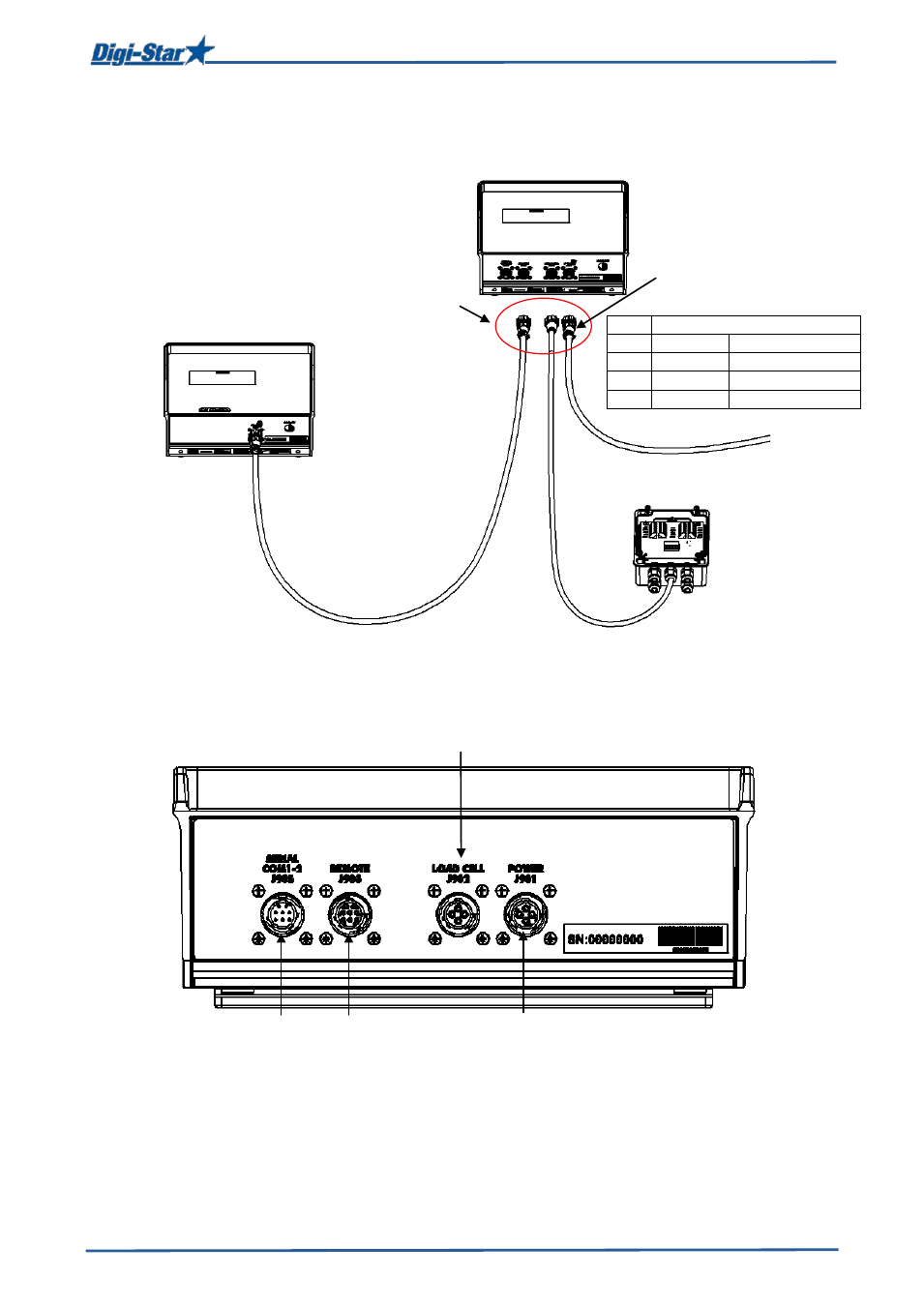

Abb. 2: Anschlussschema für den Wiegeindikator
Abb. 3: Kabelanschlüsse an der Unterseite
Ferndisplay (optional)
Siehe Abb. 4: J-Box Anschlüsse
Speisekabel
Siehe Abb. 3
Wiegeindikator
Anschluss
Digitaleingang/
-ausgang
(optional)
Anschluss
Ferndisplay
(optional)
Anschluss
Speisekabel
Anschluss J-Box
Stift 12-VDC-Stromversorgung*
1
Rot
+ 12VDC
2
Schwarz
Erde/Masse
3
Orange
Relaisausgang
4
Blau
Externeingang
* Die Aderfarben in der Tabelle gelten nur für
das Standard Digi-Star kabel.
