Installation
D3804-DE Rev B GT460 Bedienungsanleitung 26
Wiegestäbe an J-Box anschließen

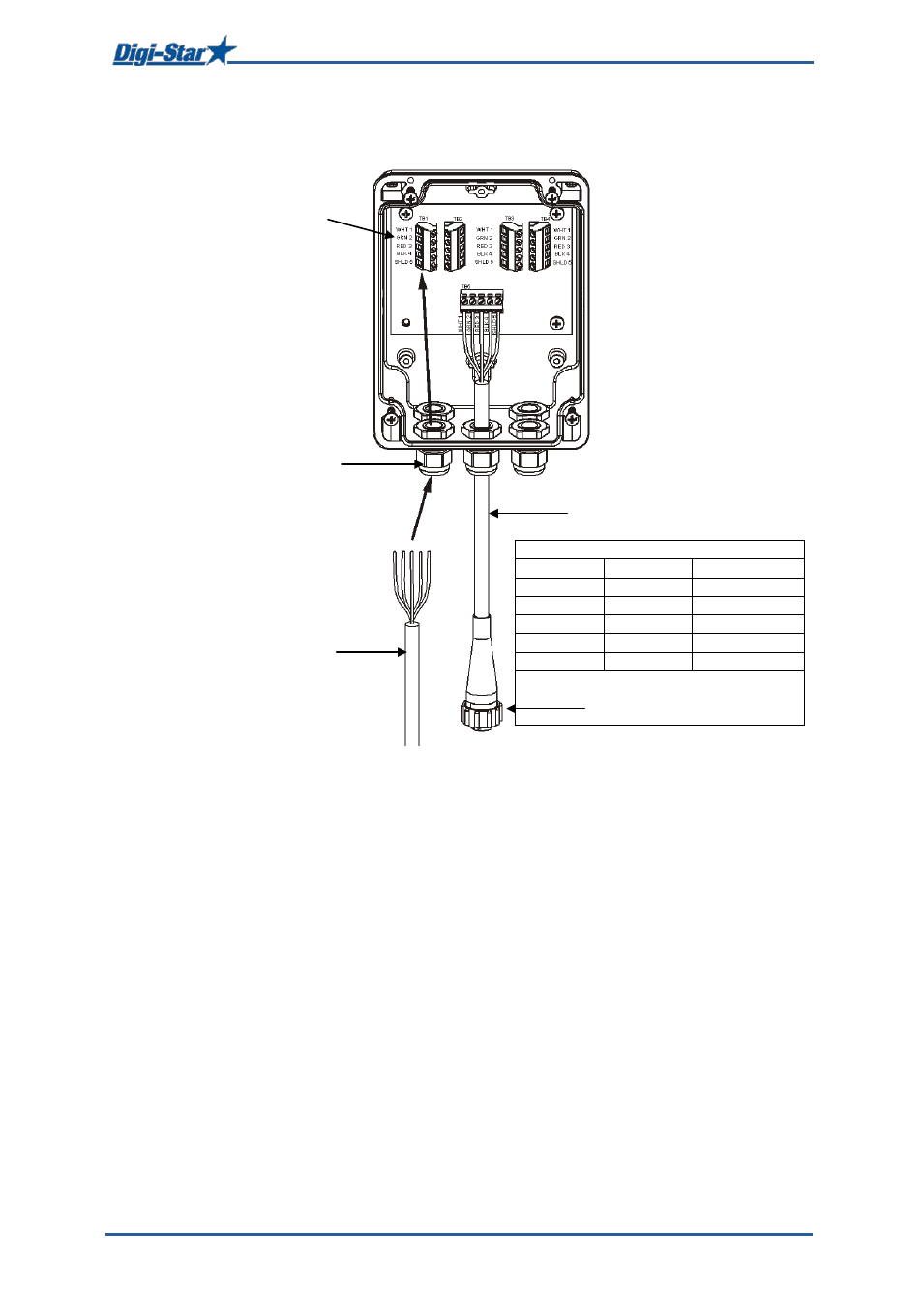

Abb. 3: J-Box Anschlüsse
Aderfarben AMP-Steckverbinder
Pin
Farbe Beschreibung
1 Rot Spannung +
2 Grün Signal -
3 Weiß Signal +
4 Schwarz Masse -
4 Transparent Abschirmung
An der Unterseite des Wiegeindikators
anschließen; siehe Abb. 2
Adern der Wiegestabskabel
an Anschlussklemmen
anschließen
Muttern gut anziehen
Wiegestabskabel
J-Box Kabel
J-Box mit 4 Anschlüssen für
Wiegestäbe
